Solidworks如何快速畫鈑金折彎件？用鈑金法蘭，非常方便，下面與大家一起分享。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

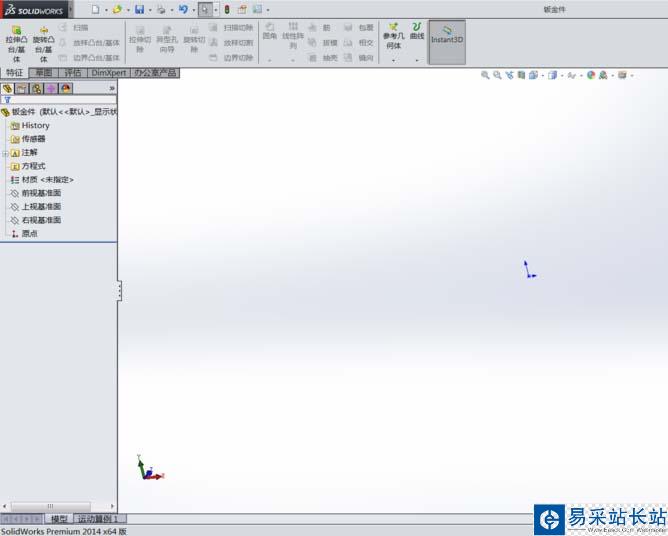

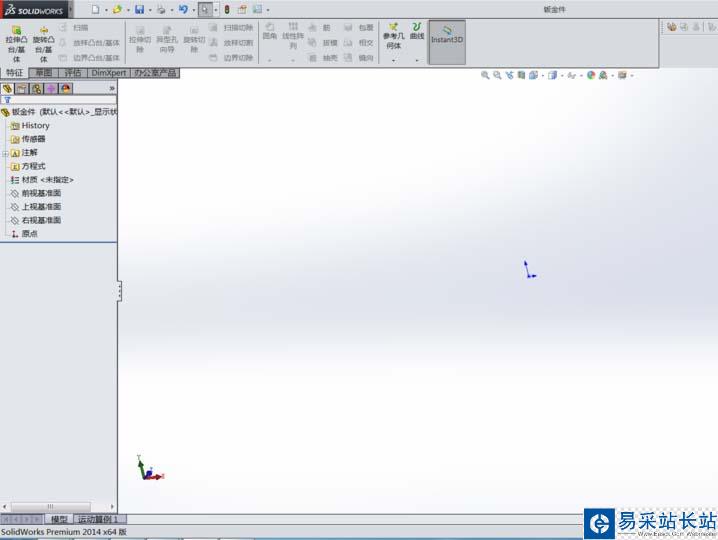

1、新建鈑金零件：運行Solidworks軟件，文件--新建--零件--確定，保存為鈑金件。

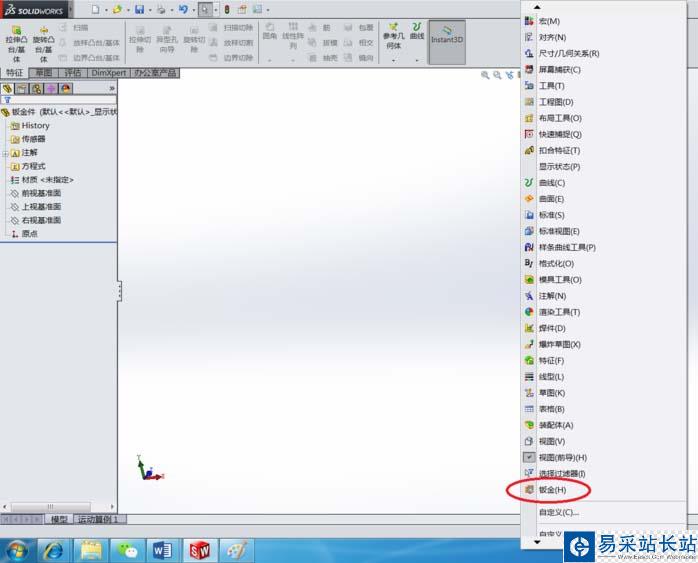

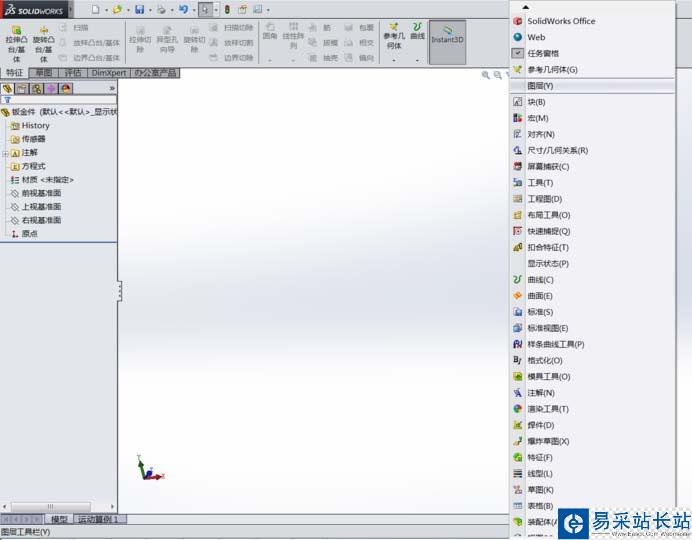

2、調出鈑金命令欄：將鼠標光標定位在工具欄并右鍵單擊，界面會自動跳出工具選擇。單擊向下按鈕，找到鈑金，左鍵單擊鈑金，界面自動跳出鈑金工具欄。

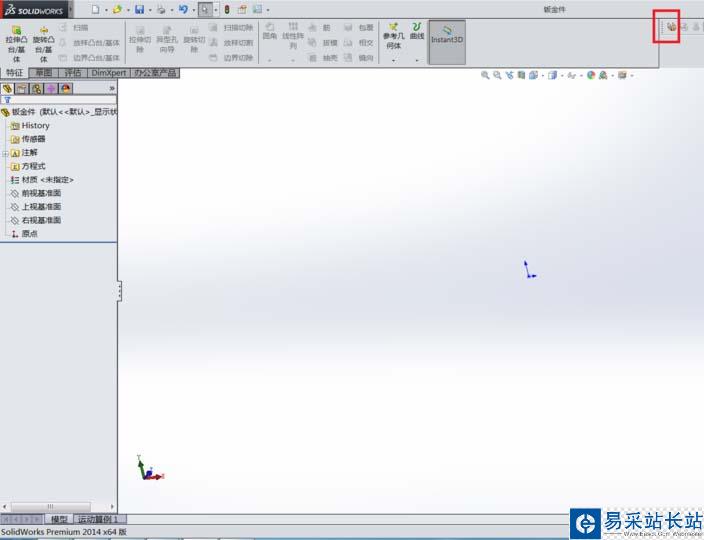

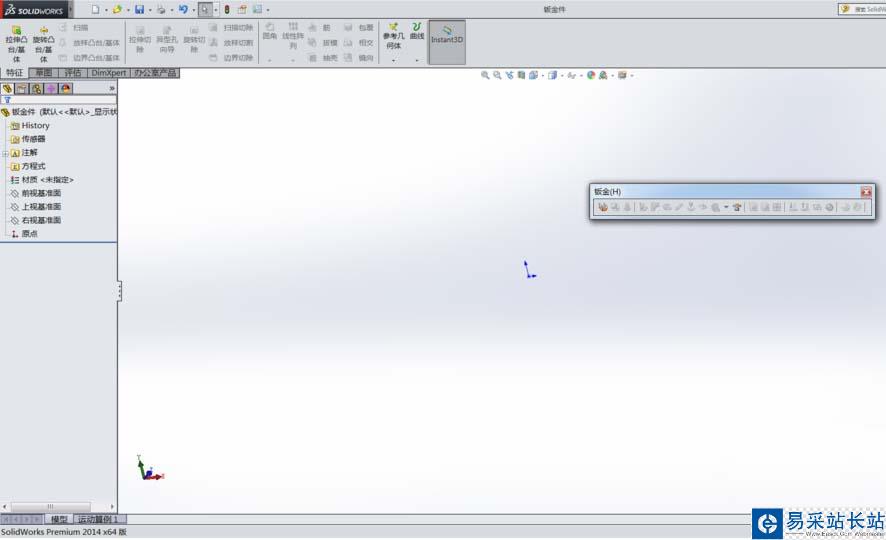

3、布局工具欄：鼠標左鍵單擊跳出的鈑金工具欄不放，并拖動鼠標使工具欄放置在合適位置時放開左鍵即可。

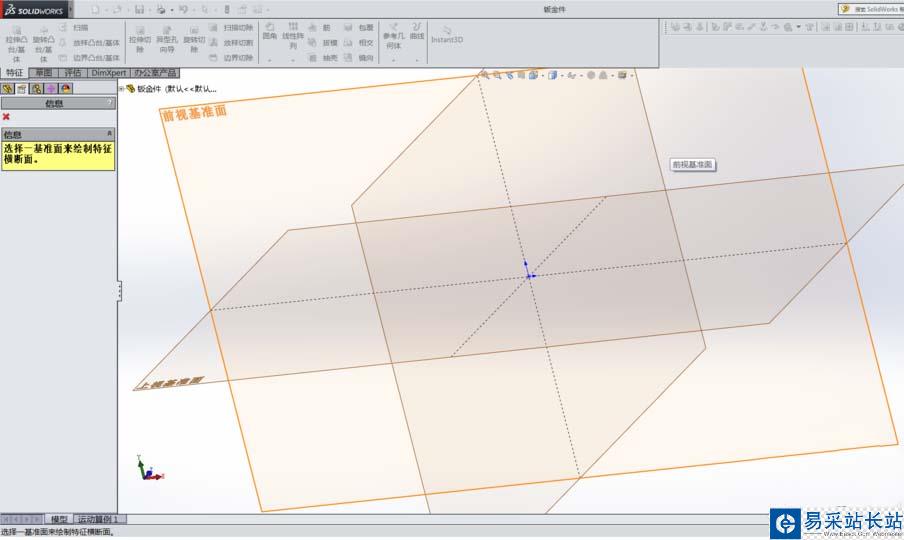

4、選擇鈑金繪制基準面：單擊鈑金--前視基準面，即進入草圖繪制界面。

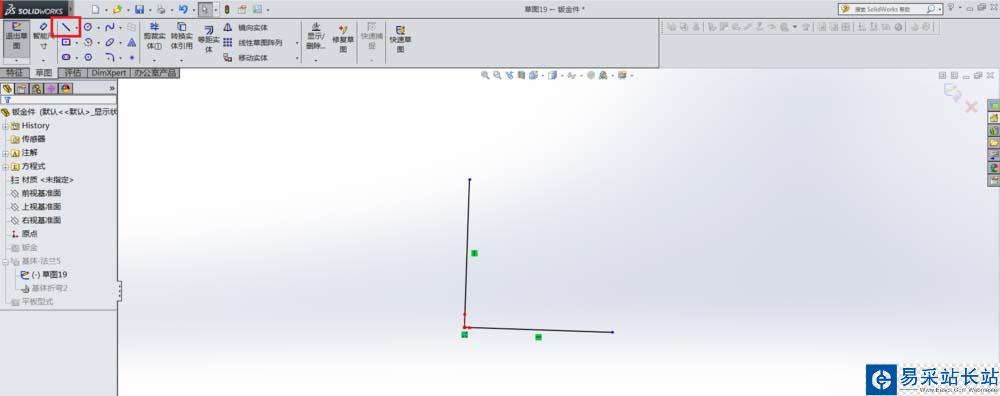

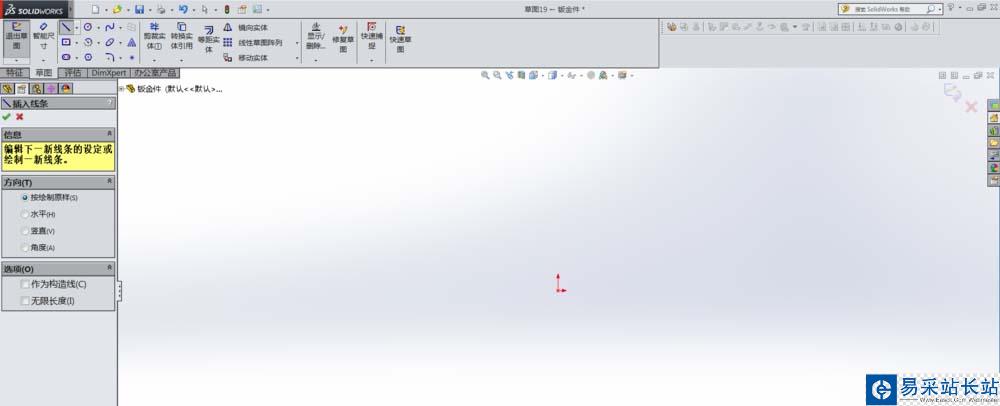

5、草圖繪制：單擊直線命令，在草圖界面繪制草圖。

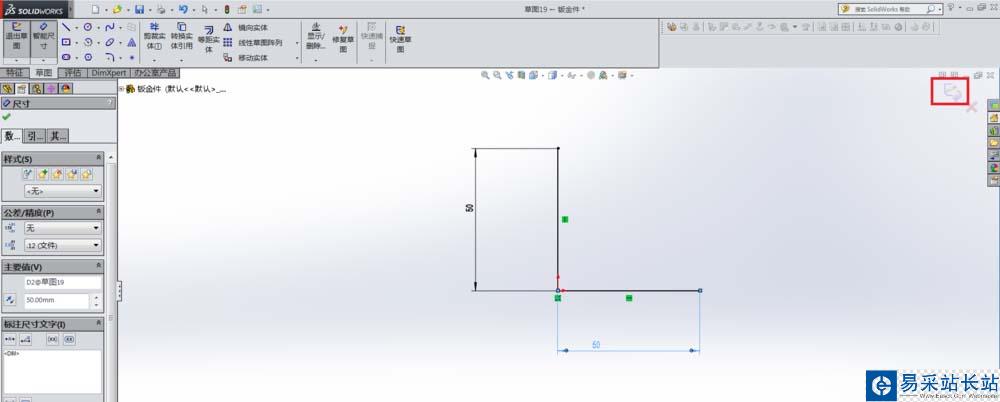

6、草圖尺寸定義：單擊智能尺寸，編輯直線長度。（光標定位在需要編輯尺寸的直線上，單擊拖動鼠標，更改長度后單擊“√”）

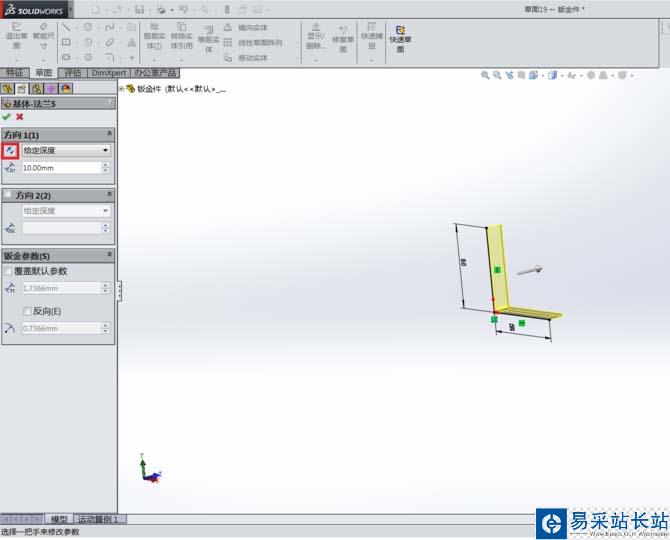

7、定義法蘭：草圖尺寸定義好后，左側界面自動跳轉到法蘭定義，可編輯法蘭方向和深度（及高）。單擊紅色方向標即可更改方向。

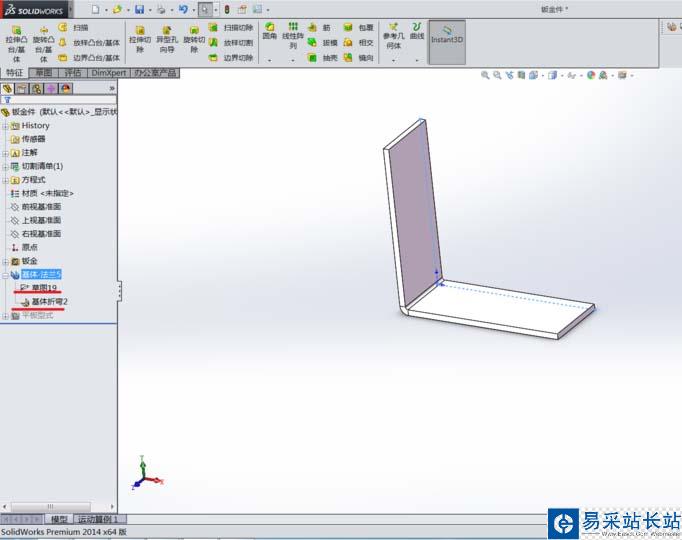

8、完成鈑金件或不滿意再次更改部分尺寸：按照以上步驟即可繪制好鈑金件的3維，如部分尺寸要求變化，不用重新重復以上步驟，只需展開基體-法蘭，單擊草圖或基體折彎即可進行長度和折彎部分的尺寸修改。

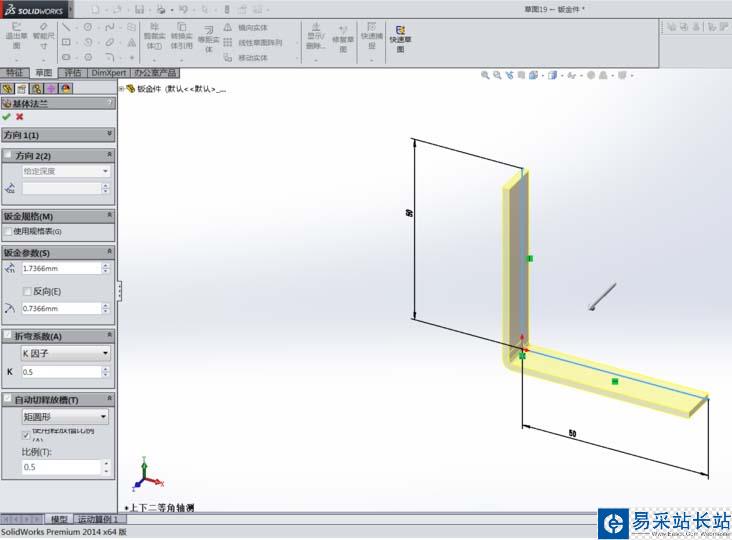

9、更改深度和方向：若想更改深度和方向，單擊基體-法蘭，選擇編輯即可進入修改。
