在SolidWorks軟件中如何畫出電線呢？下面我們一起來看一下。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、打開SolidWorks軟件

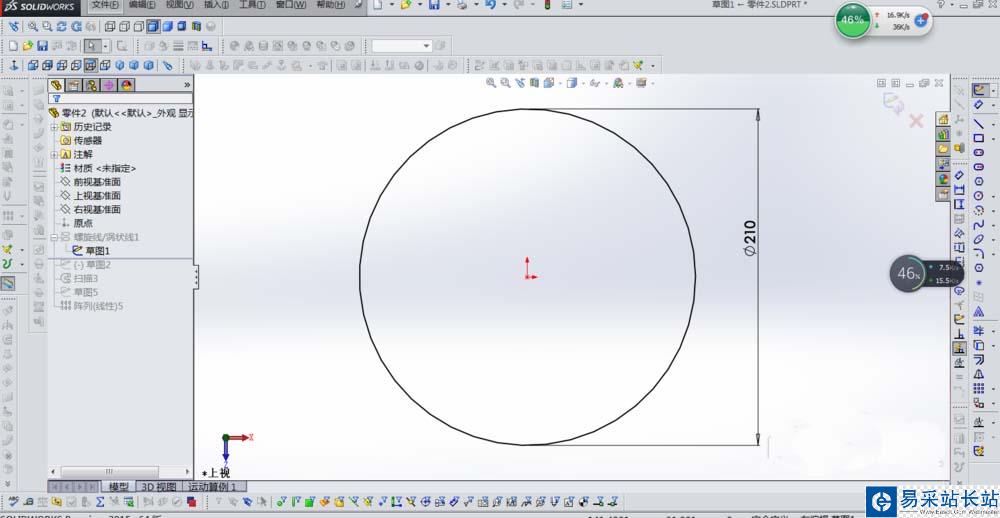

2、選擇上視基準面，畫出以下草圖

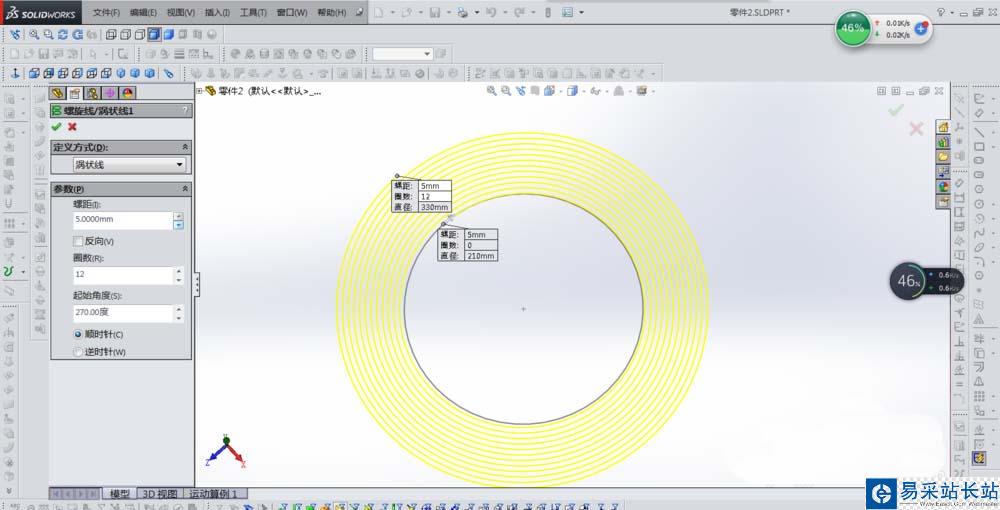

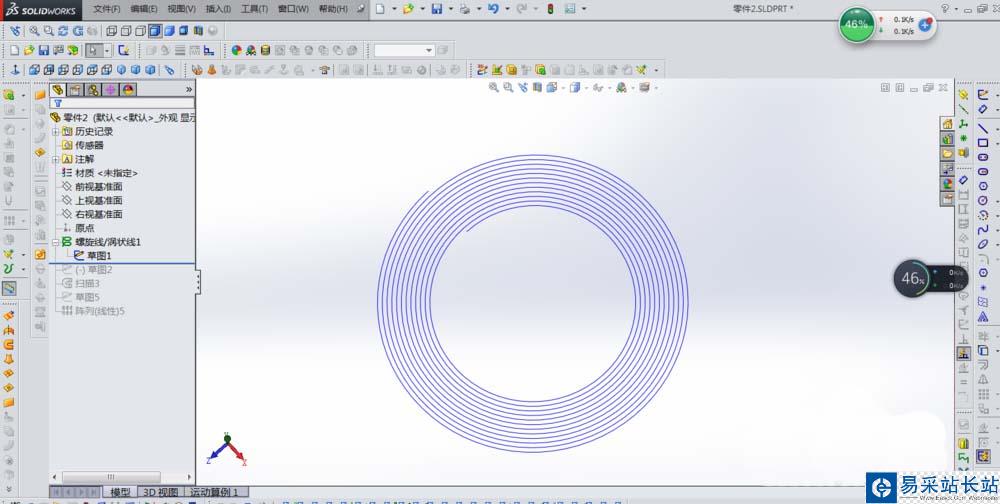

3、建立螺旋曲線，點擊“插入”、“曲線”、“螺旋線”，如下圖，選擇“渦狀線”，并選擇合適的參數，完成后確定

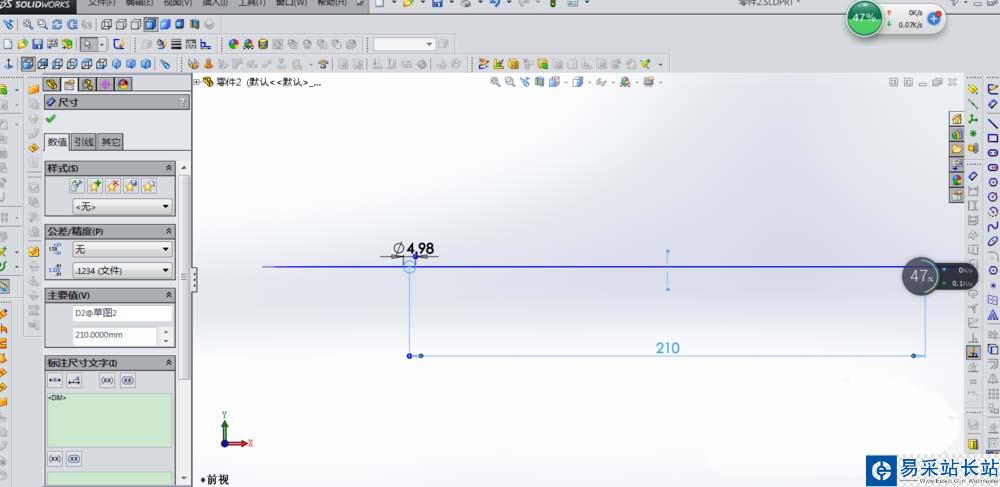

4、選擇前視基準面，畫出以下適當的草圖

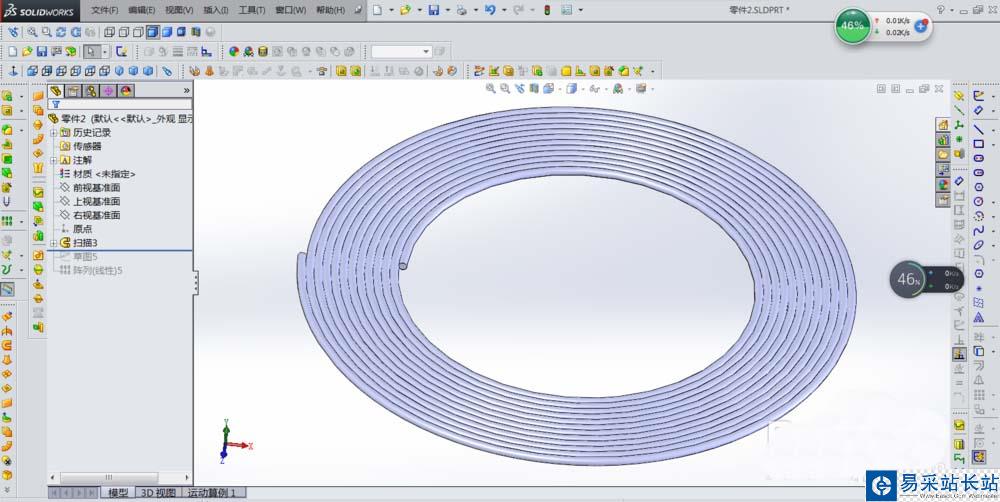

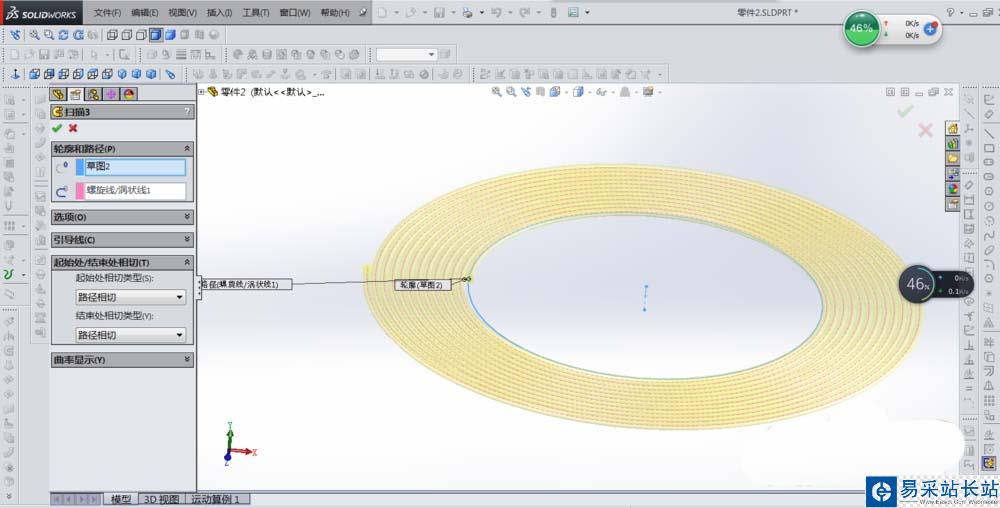

5、選擇“掃描”，分別選擇剛才所做的兩個草圖，如下圖

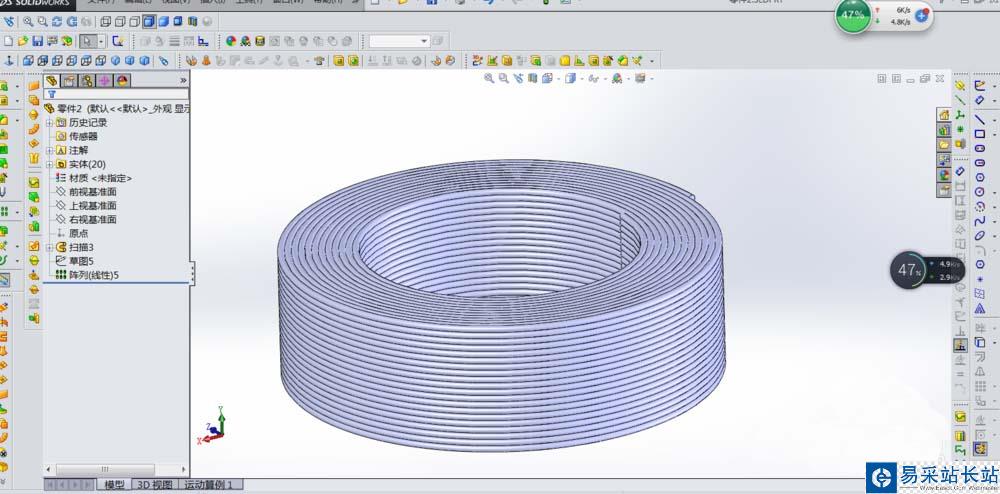

6、將上一步做好的掃描做陣列處理，即可得到我們需要的電線零件，如下圖
