solidworks的草圖在默認情況下，只有全部變成黑色的時候才是完全定義的。完全定義的草圖中各對象不可以被拖動，方便以后參數化修改。solidworks圓周陣列對象以后草圖出現欠定義該如何處理呢？今天給大家介紹一種方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大小：12.7GB更新時間：2017-02-27

1、在solidworks里畫一個草圖，給草圖各元素固定尺寸以后，草圖被完全定義變成黑色了。

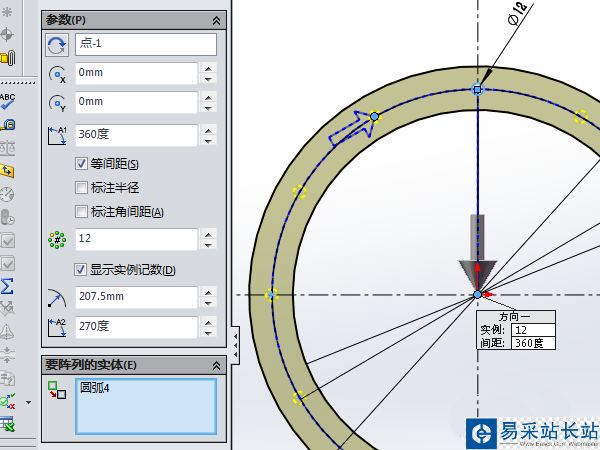

2、對小圓進行圓周陣列。

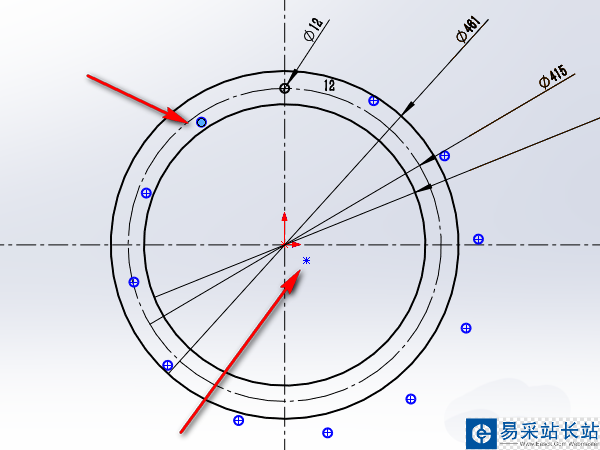

3、陣列完后發現草圖中的其它小圓變成了藍色，說明草圖變成未完全定義了。

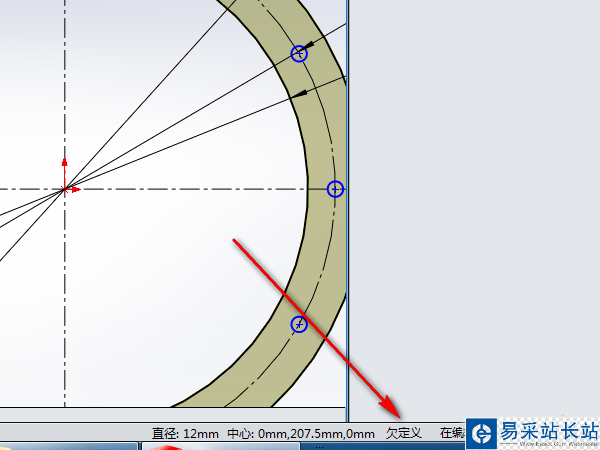

4、查看右下角狀態欄，顯示未完全定義。

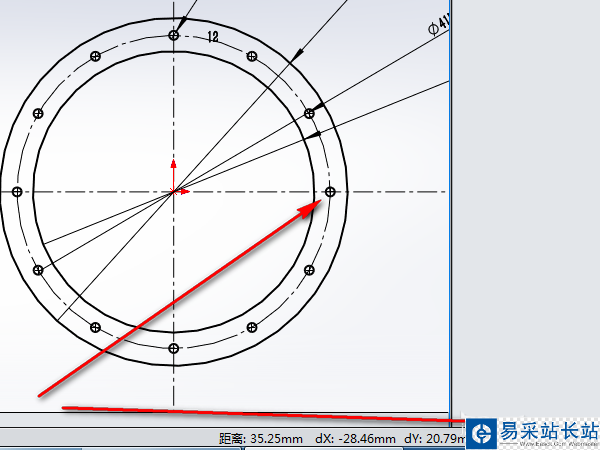

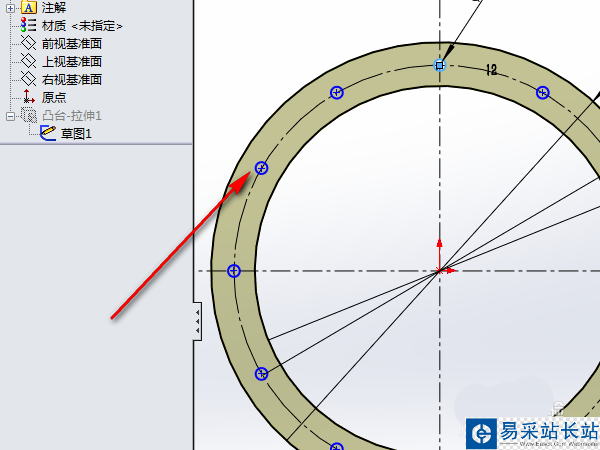

5、選取其中一個整列圓的圓心，對其進行拖動，發現可以移動，并且發現陣列中心移動了。

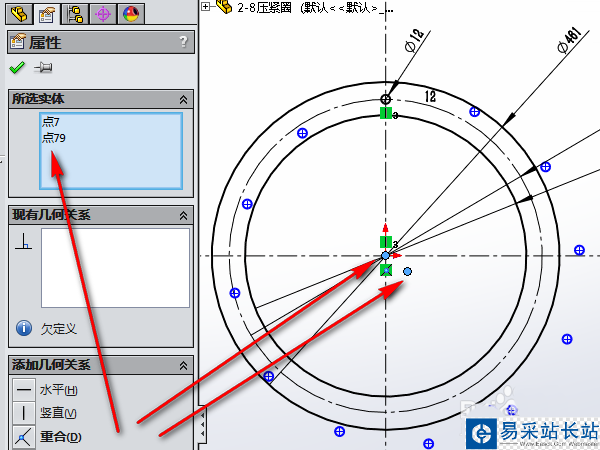

6、選取移動的陣列中心和目標陣列中心，添加“重合”約束條件。

7、就可以發現整列圓全部變成了黑色，草圖被完全定義了。
