solidworks軟件創建自己想要的成形工具，對于鈑金成型有著不可或缺的作用。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

1、打開solidworks2012軟件

2、solidworks本身也有自帶的成形工具特征，根據需要的尺寸大小可以進行修改使用的。

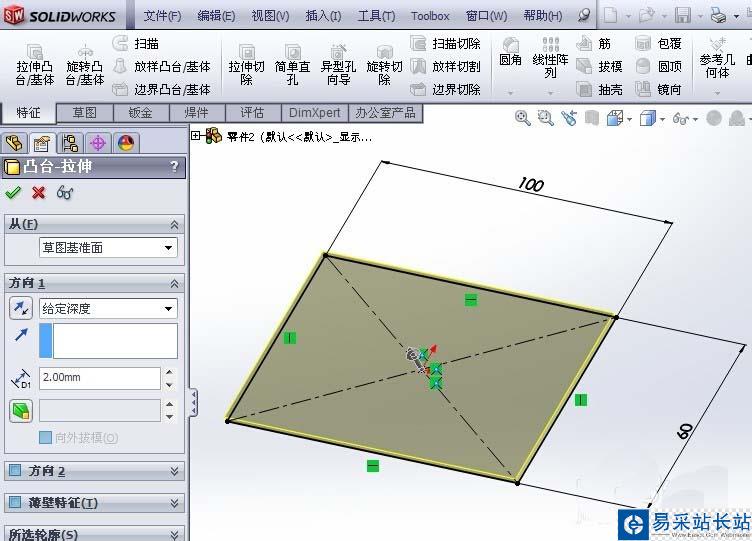

3、創建自己的成形工具特征，我們在“特征模塊“，前視基準面拉伸一個100x60xt2.0的長方體

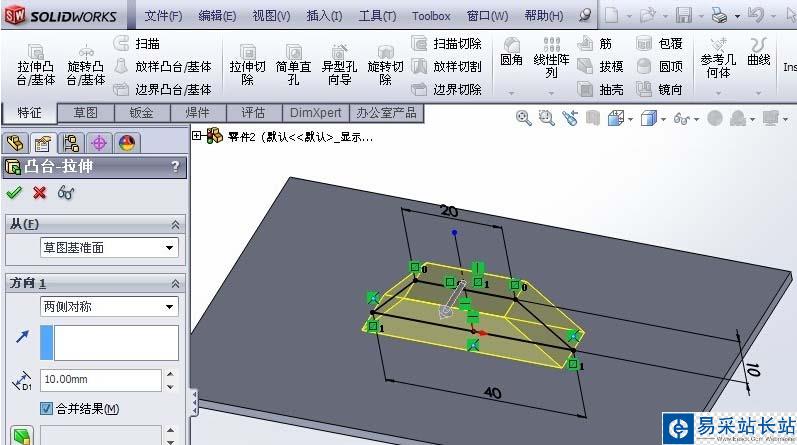

4、上視基準面對稱拉伸一個橋型特征，然后確定。

5、在鈑金模塊找到成形工具這個功能命令，進行點擊

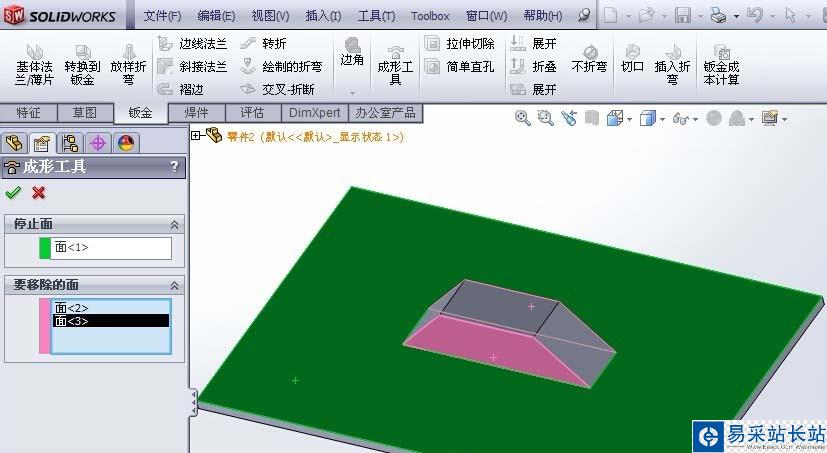

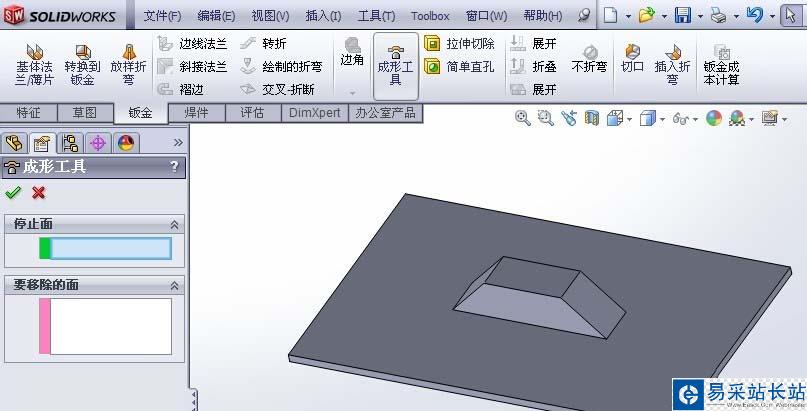

6、綠色的面為停止面，粉紅色的面為刪除面（成型的時候看不到這個面），成型后的零件圖

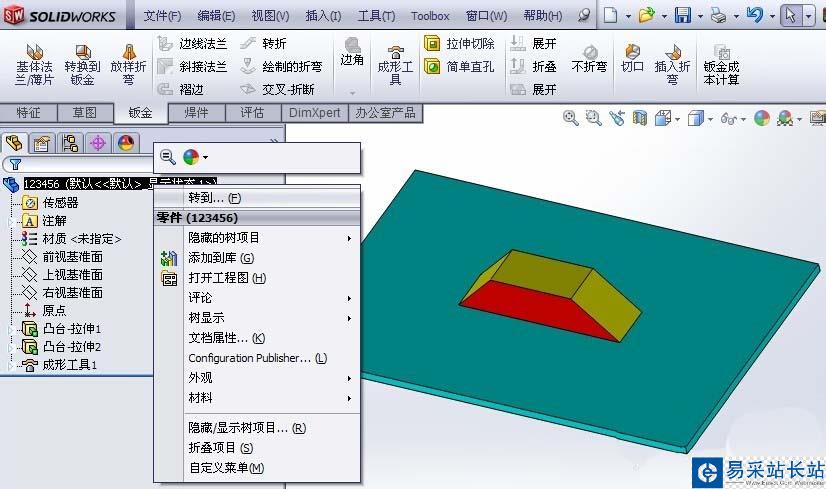

7、保存零件，然后在設計樹上方的零件名上右擊”添加到庫“

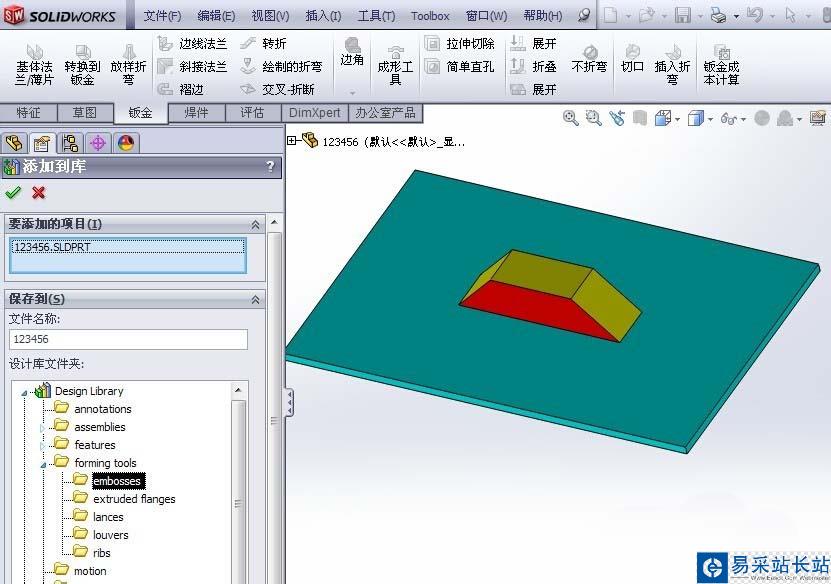

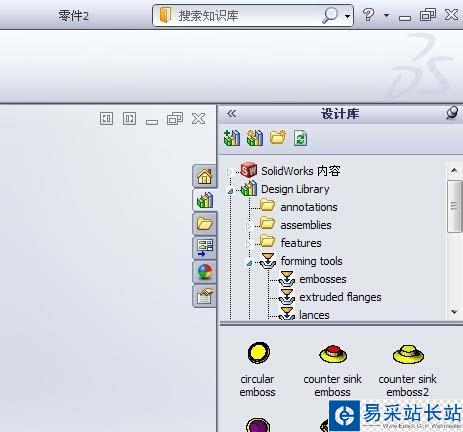

8、找到”Design Library“—forming tools— embosses ，保存在這里。確認。

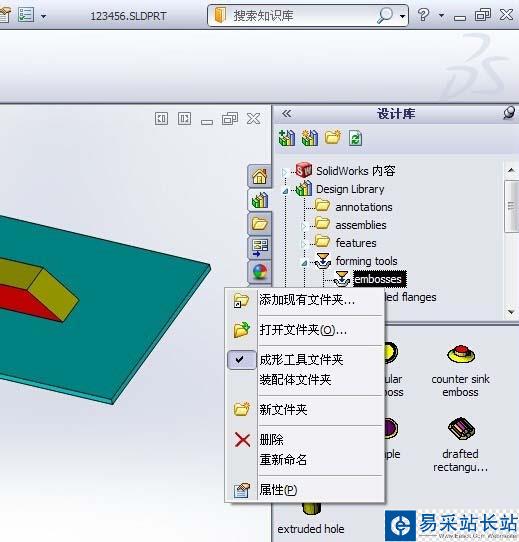

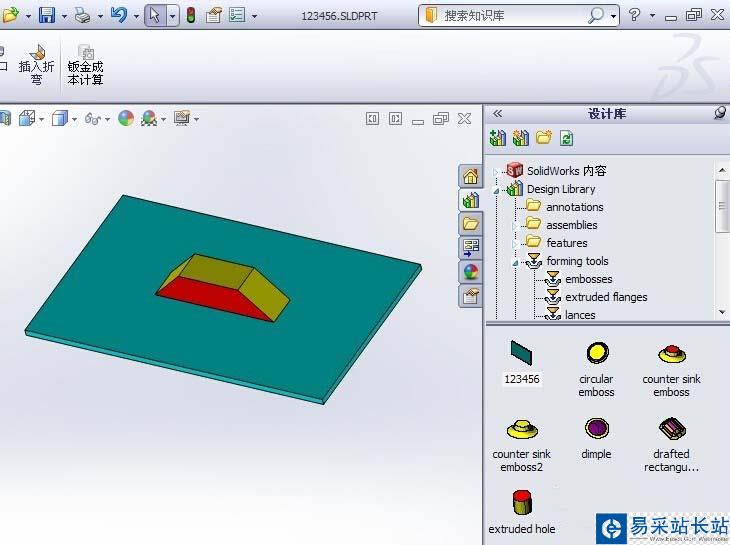

9、在右方設計庫里就可以看到這個成形工具。保證這個”embosses文件夾“處于”成形工具文件夾“，右擊可以勾選。

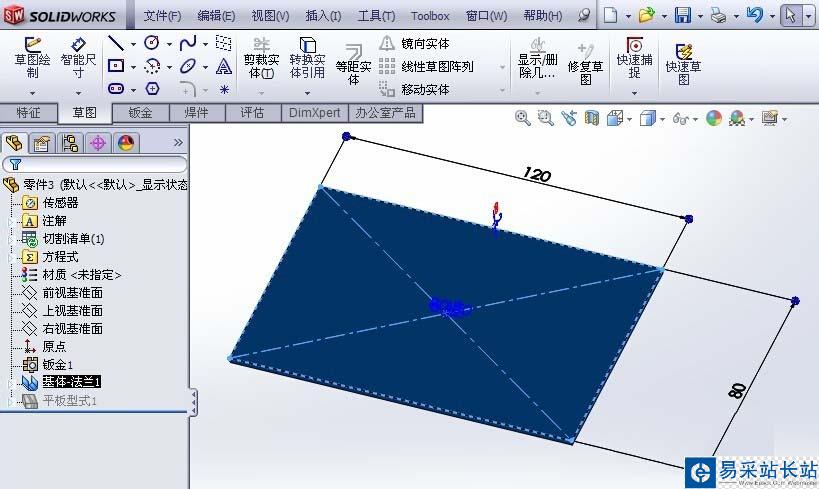

10、創建一個鈑金件，120x80x2

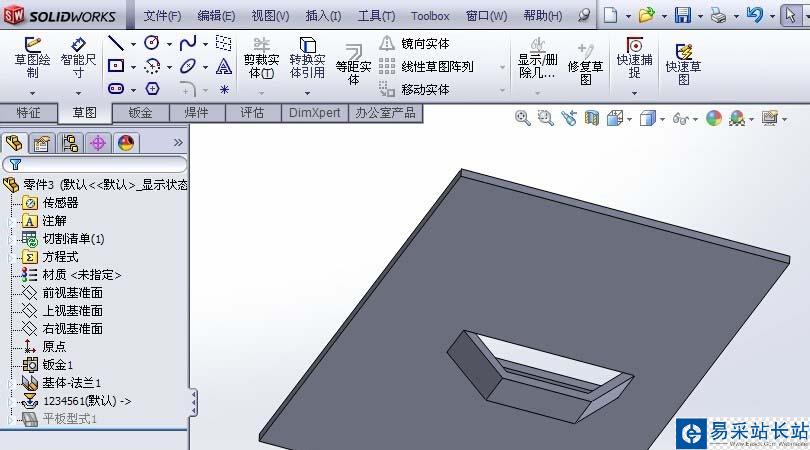

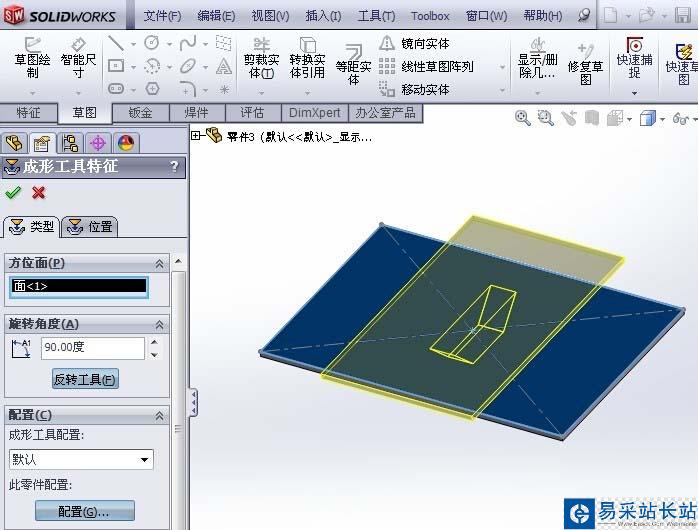

11、將剛剛創建的”命名為123456”成形工具直接拖進鈑金件上，點擊確認，后序進行尺寸位置標注。

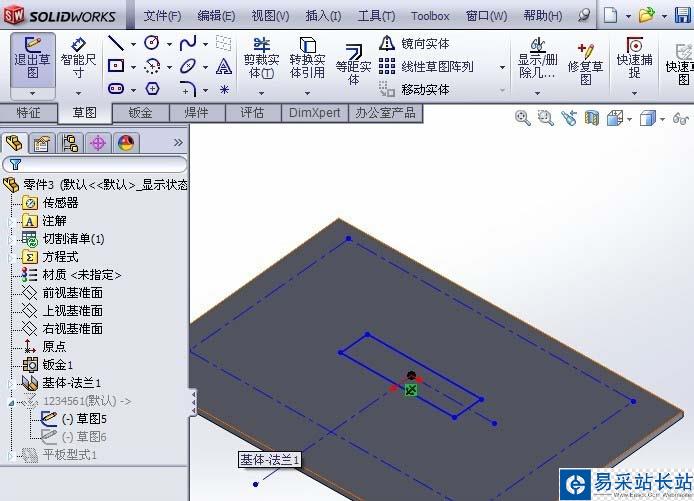

12、在草圖里進行定位尺寸標注就可以了
