SolidWorks 2013制作工程圖的時候，剖面視圖是對個別地方看不清楚，或者表示不出尺寸的時候，利用剖視圖來解決標識尺寸。今天來給大家介紹下剖面視圖如何繪制。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、打開工程圖，在頂部找到“插入”；

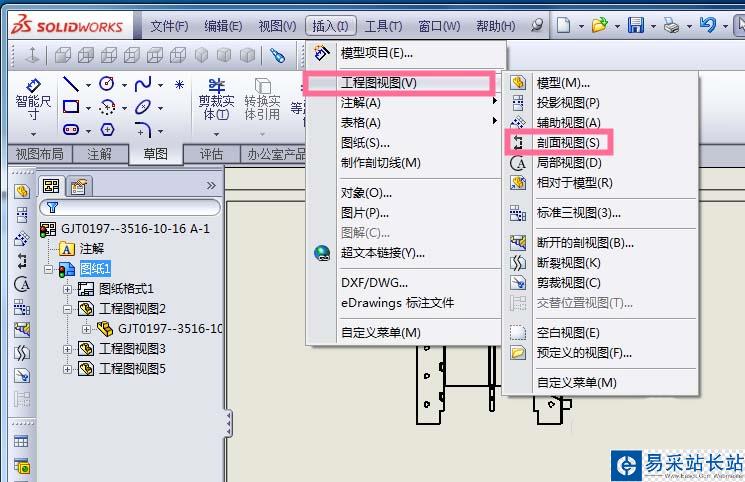

2、點擊“插入”，找到“工程圖視圖”，找到“剖面視圖”；

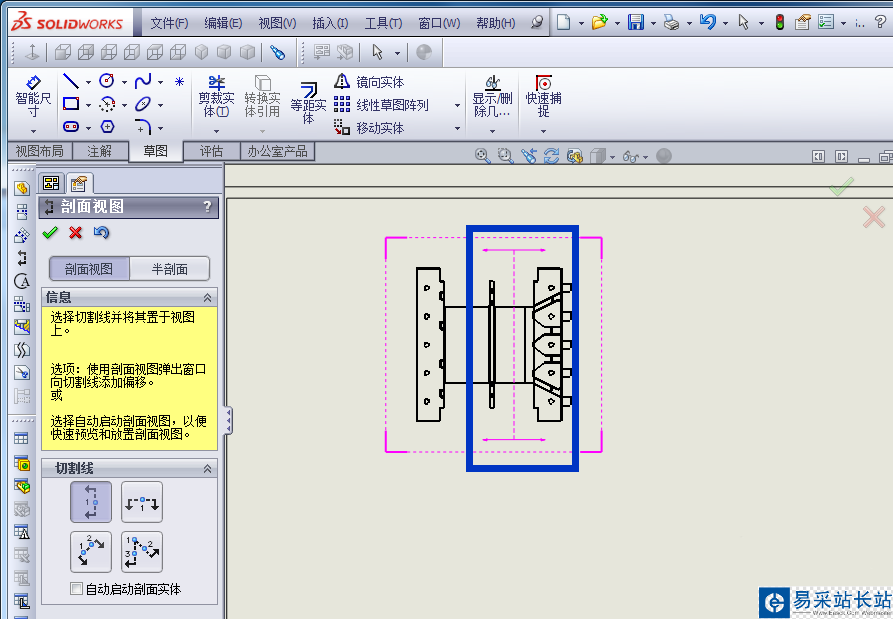

3、點擊“剖面視圖”，自動識別到需要編輯的圖紙，看到粉紅色的雙向箭頭，可以左右移動，

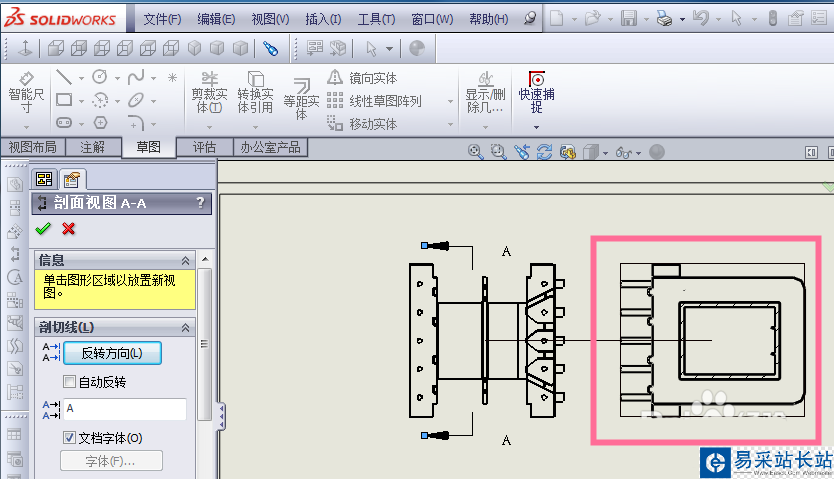

4、將鼠標移動到需要的位置，點擊鼠標，然后彈出對話框，點綠色鉤確定；

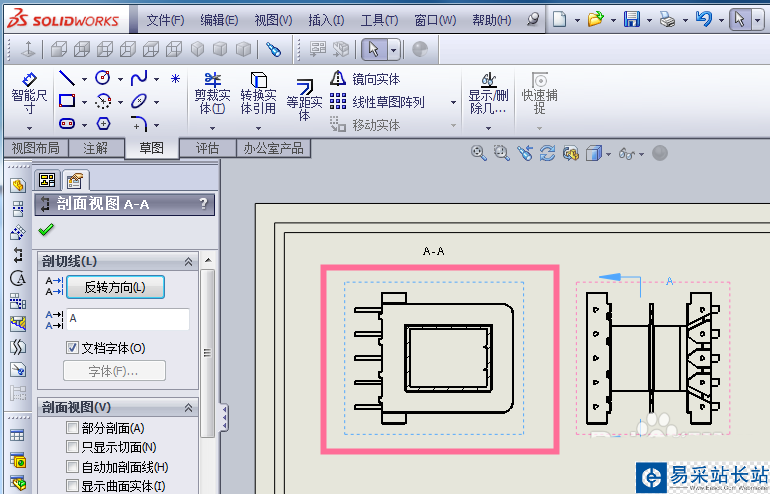

5、確定后，剖面視圖彈出，也是可以左右上下移動的。

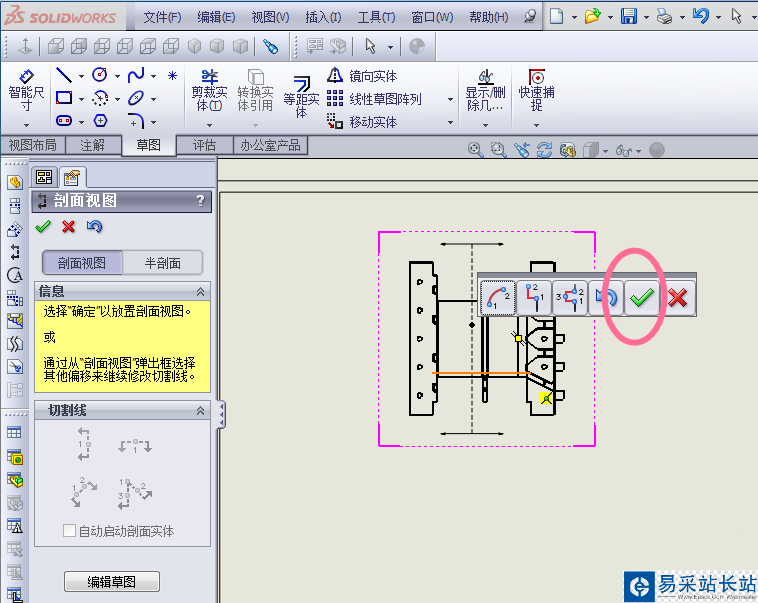

6、移動到自己想要的位置，確定。

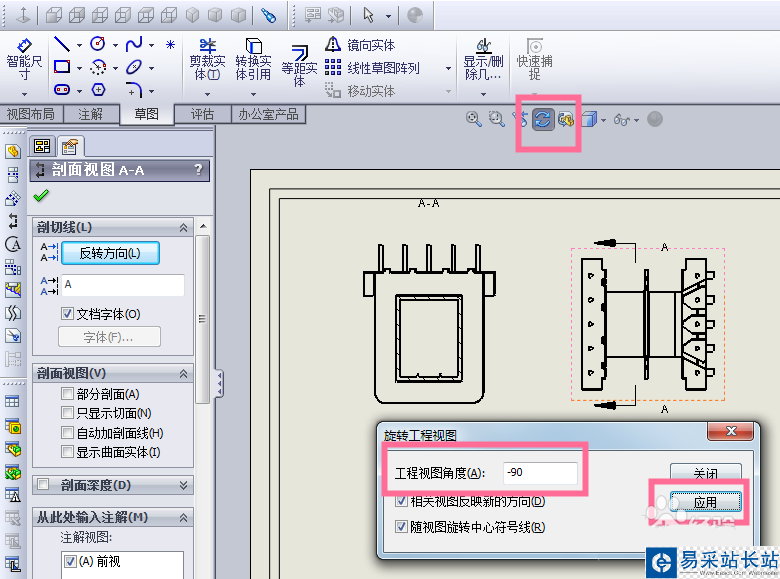

7、可以將剖面視圖改變方向，點擊上面的旋轉，輸入角度-90，點擊應用。剖視圖方向改變。
