本文將教你如何構建自己的solidworks鈑金成型工具！

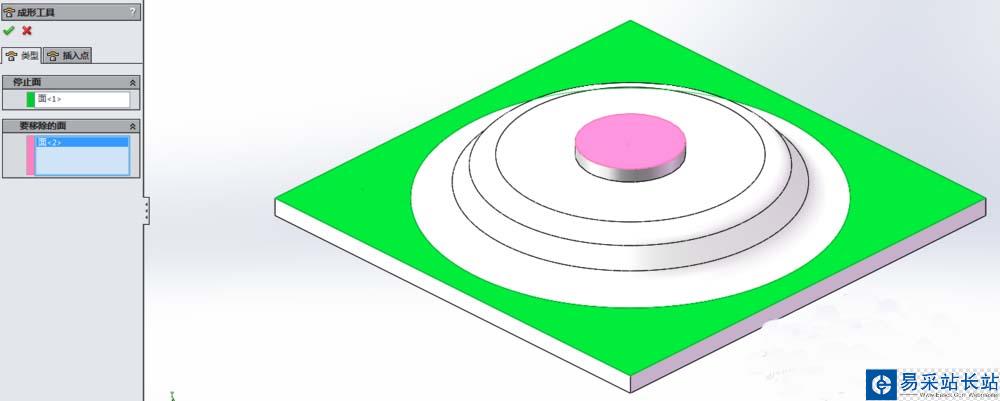

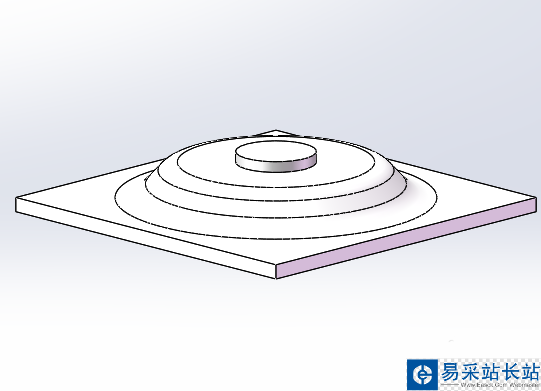

1、本文以鈑金加工過程中常用到的凸臺為例，首先讓我們看一下最終要實現的效果。
2、繪制自己的“成型工具”（相當于鈑金加工過程中的模具），具體的繪制方法此處不作詳細說明（主要就是利用“特征”工具）。

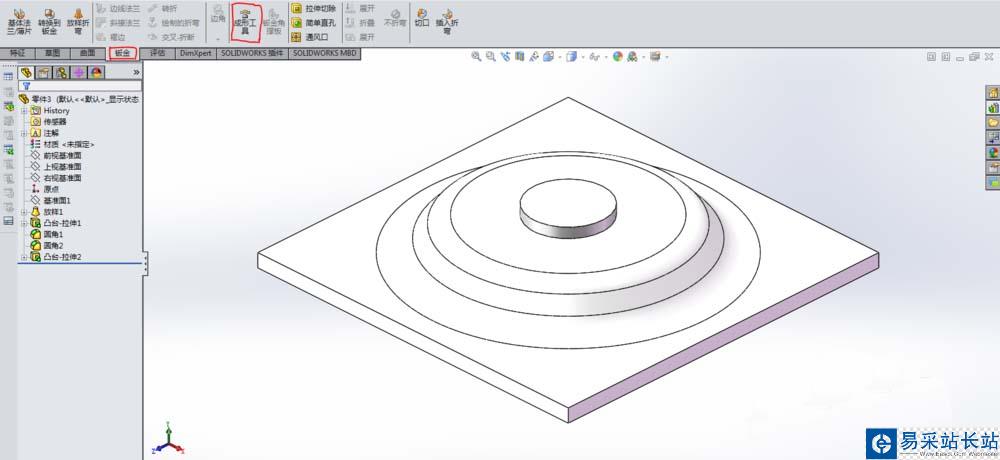

3、這一步開始很重要?。?！開始配置成型工具，選擇“鈑金”選項卡中的“成型工具”（見附圖）

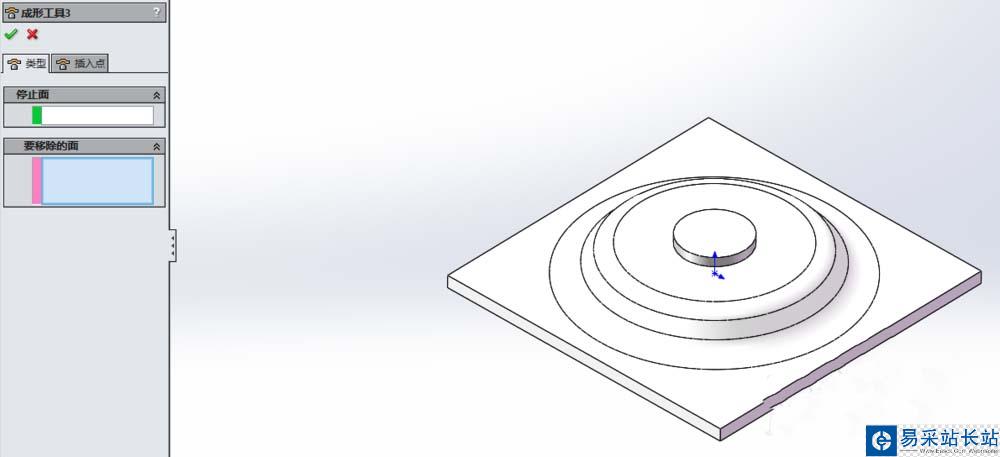

4、完成上一步驟，會看到附圖界面，其中綠色面為“停止面”、紅色面為“移除面”（如所需凸臺無孔，則可以不設移除面）。

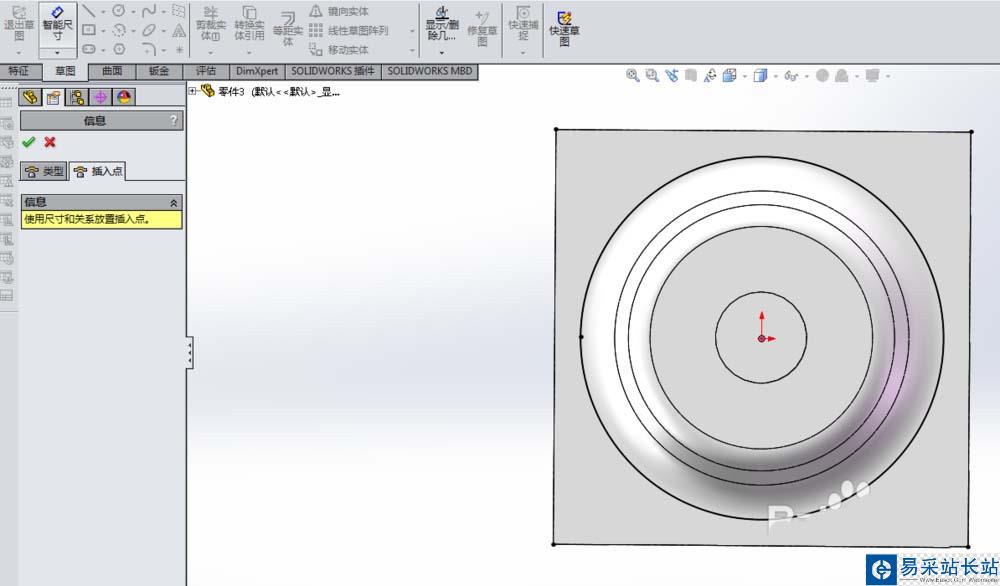

5、設置插入點，此處設置成型工具的定位點，方便后續成型工具調用時定位。（本例設置成凸臺底面的中心點）。設置完成后點擊“確定”。到此，完成成型工具的構建。

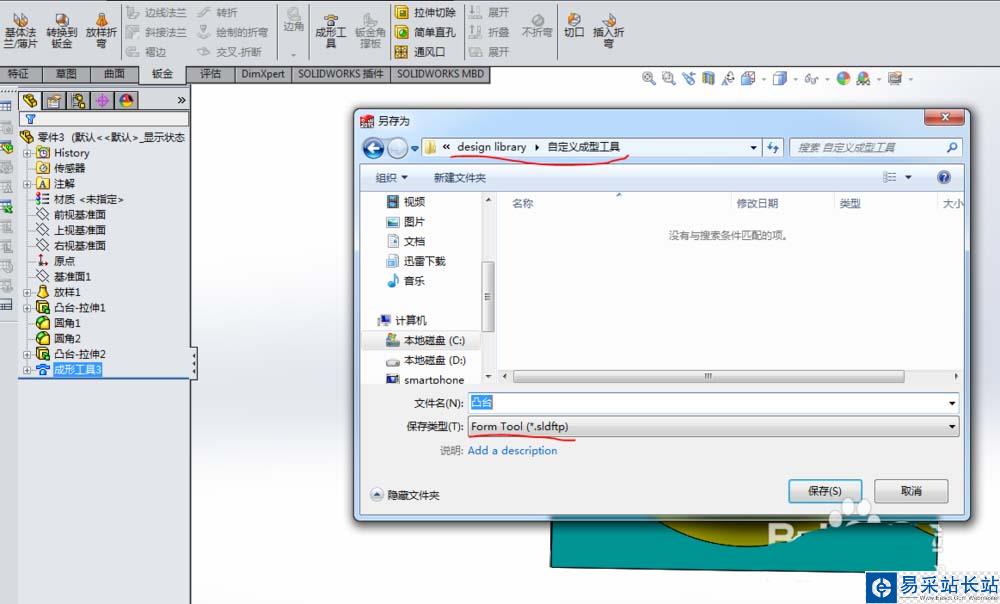

6、為了以后鈑金設計過程中調用成型工具，需要將上一步構建的成型工具另存到設計庫中。點擊文件另存為——保存類型選擇Form Tool（*.sldftp）（此處保存目錄自動跳轉到design library）——新建“自定義成型工具”文件夾——設置文件名保存。至此可以在設計庫中調用自定義的成型工具了。
