機械零件的鑄造和加工離不開提現零件尺寸的二維工程圖。下面利用零件“鉸制孔螺栓”給大家介紹SolidWorks怎么畫工程圖：

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、點擊空白頁【新建】圖框右邊下拉箭頭，選擇【從零件/裝配圖制作工程圖】

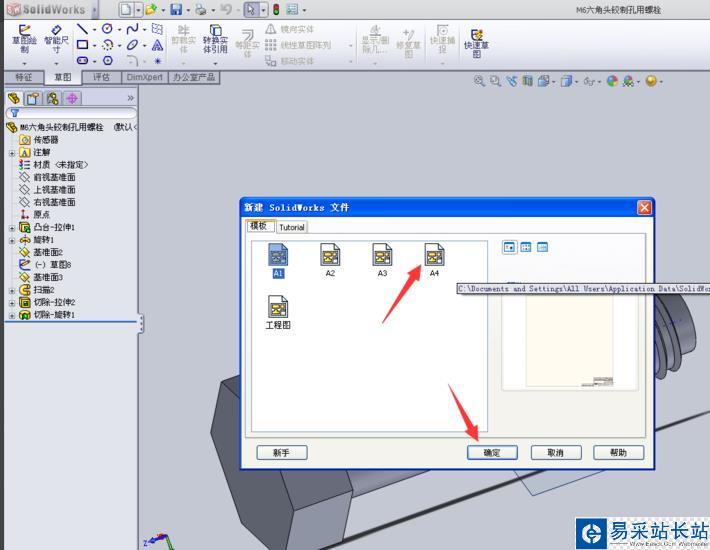

2、選擇【A4】工程圖，點擊【確定】，進入工程圖編輯

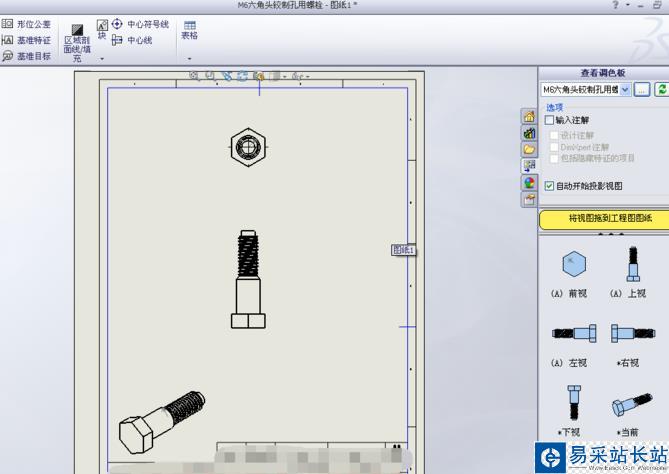

3、可以看到右側【將視圖拖到工程圖圖紙】，將其中【上視】、【后視】和【等軸測】三個視圖移到圖紙上，發現相對圖紙來說，視圖占比太小，不美觀

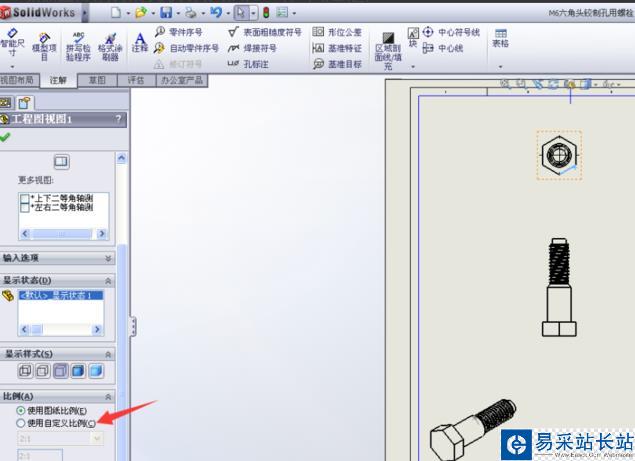

4、點擊圖紙中【后視】圖，在左邊參數設定框中，找到【比例】/【使用自定義比例】

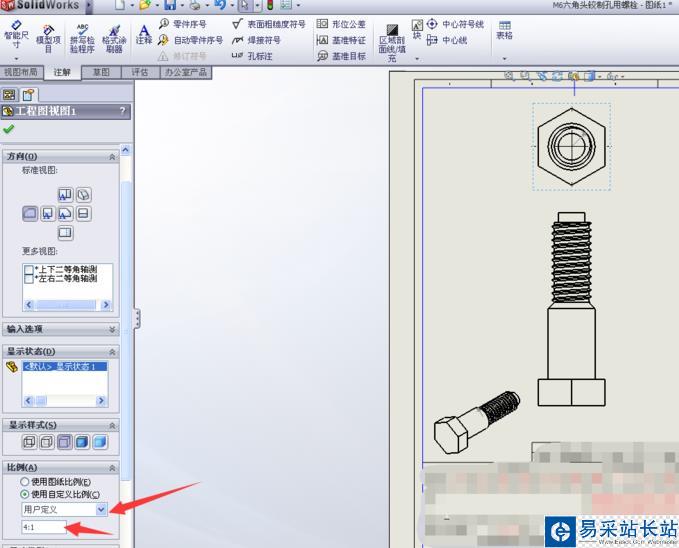

5、選擇【用戶定義】，設定【4:1】的比例，視圖變大，圖紙整體美觀多了

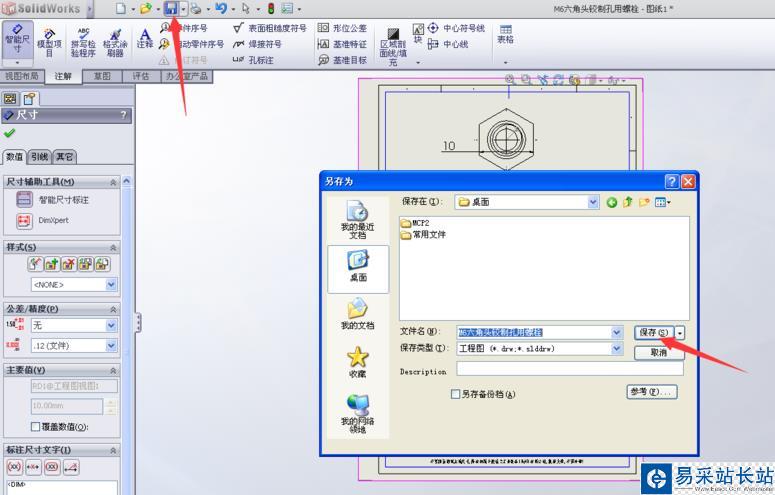

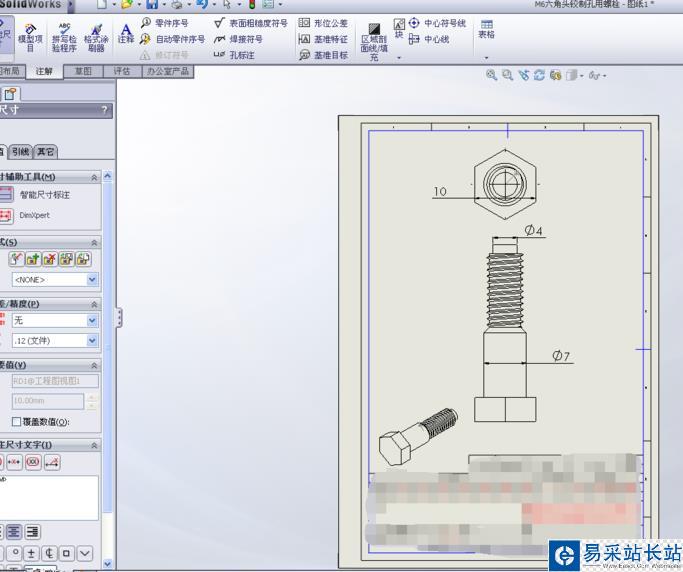

6、選擇【智能尺寸】，將圖中一些重要尺寸標出，完成之后保存圖紙。
