每個公司的產品都分類別的，對同類產品的建模需要用到設計表來完成，就像螺栓，螺母等標準件一樣，只需要制作一個Excel表格，就可以對模型進行控制，大大縮短重復建木的時間

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、在solidworks2010里面新建一個模型，我以JSI標準復動型氣缸為例，簡單介紹一下設計表的制作.

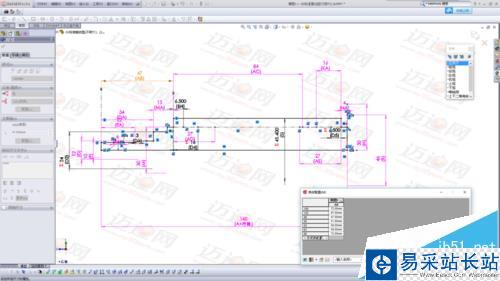

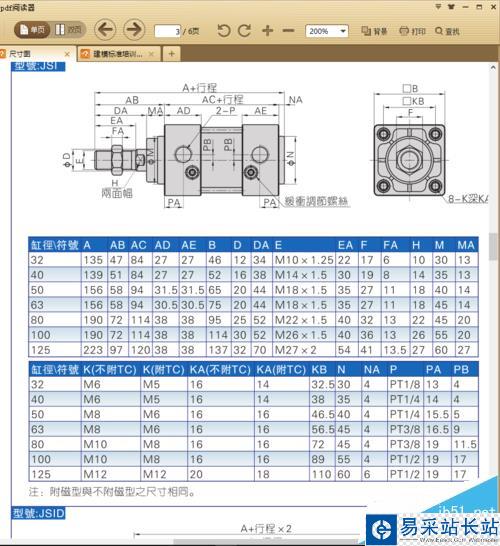

2、首先要對草圖進行一下設置，根據產品的數據表，修改草圖尺寸的名稱，方便表格數據的填寫。

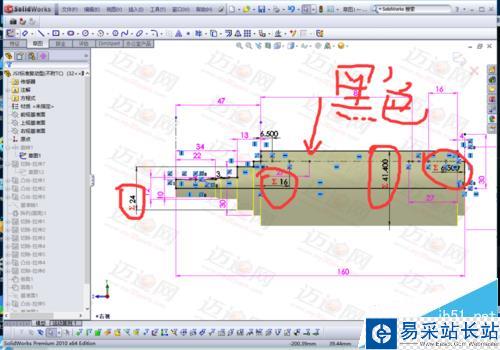

3、對于設計標上面沒有表示的尺寸，可以理由方程式的方式進行約束，使圖形完全約束，輪廓線默認變為黑色。

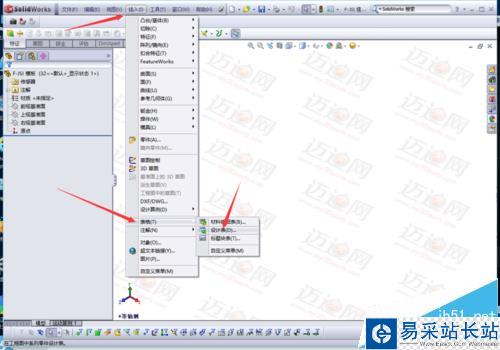

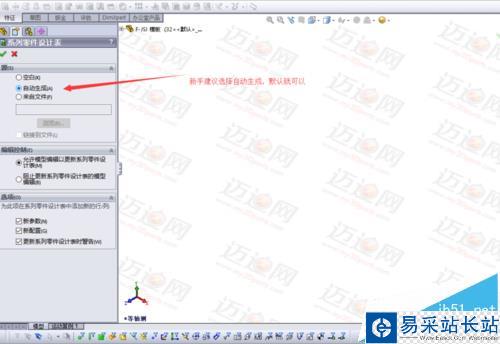

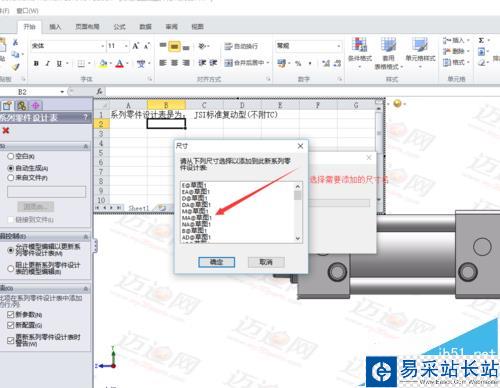

4、建模完成后，就可以添加設計表了。插入-表格-設計表。選擇需要添加的尺寸名稱。

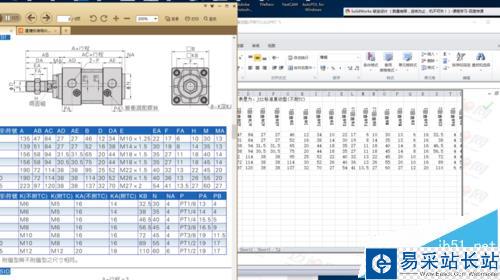

5、彈出Excel表格。接下來就是根據產品的設計表來填寫表格

6、表格設計完成后點擊空表出就會彈出生成模型的名稱，點擊確定，生成設計組。

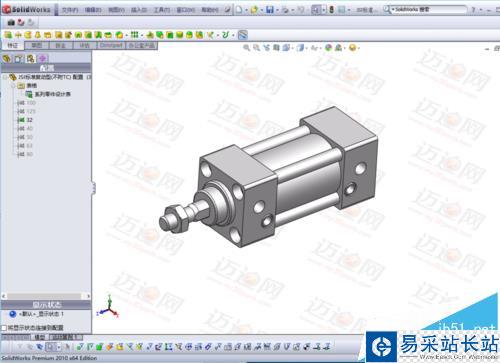

7、點擊不同的零件名，就可以生成相應的模型了。這里只是簡單介紹一下，不懂得可以和我聯系。

注意事項：表格填寫一定要正確。
