主要介紹怎樣用solidworks軟件做螺釘旋轉的動畫效果，可以利用標準件庫插入裝配，也可以自己畫螺栓和螺母進行裝配

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

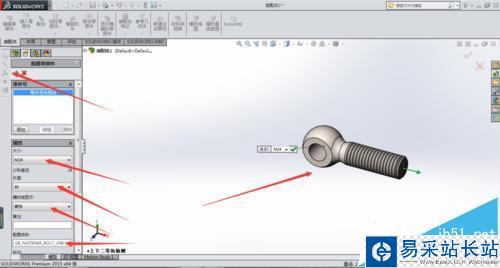

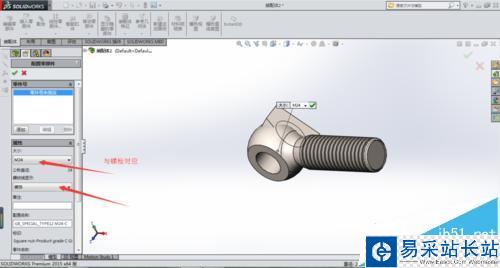

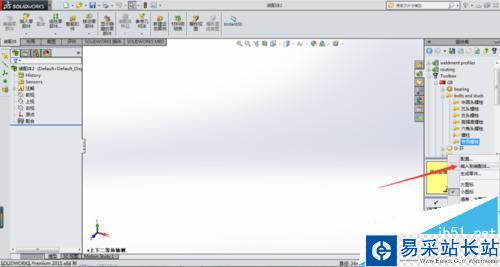

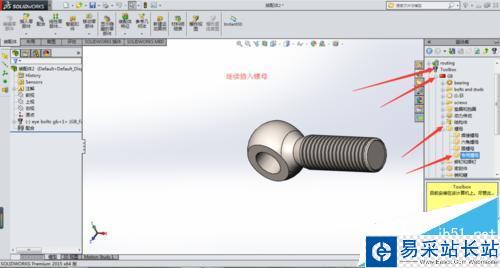

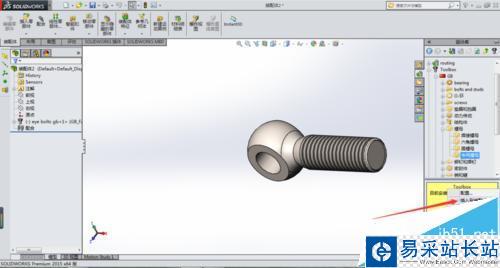

1、先新建一個裝配文件，利用標準件庫插入一個螺栓，完成后再插入對應的螺母。

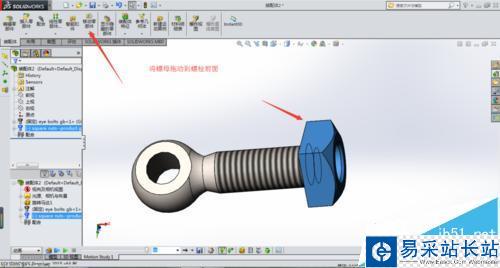

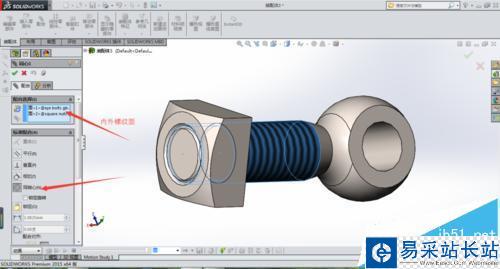

2、先移動螺母到螺栓的前面，方便約束配合，首先配合螺母孔中心與螺栓圓柱中心同軸，再在高級配合里面選取螺旋配合，分別選取內外螺紋面。如圖所示

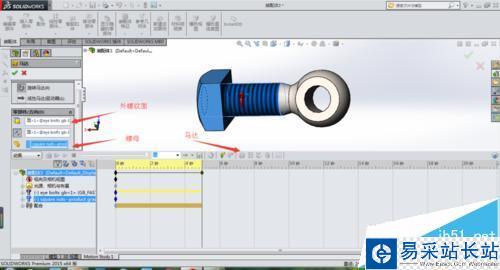

3、添加旋轉馬達，選取馬達位置和要移動的零件。

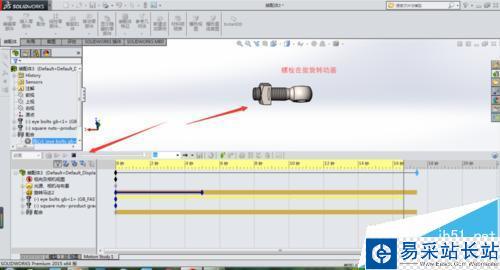

4、完成后進行計算，生成螺釘與螺母配合旋轉的動畫效果，可保存視頻動畫。

注意事項：

如果對標準件庫的使用有疑問可以查閱相關資料或私信，因為前面發布了一篇標準件引用的經驗一直審核，可能哪里和經驗里的要求出現了沖突。
