solidworks的命令與其它三維軟件相比，很多人覺得更適合中國人的思維，個人用UG比較多，反而覺得UG更方便一些。solidworks在命令方面分得很細，這里講一下拉伸命令的一些使用技巧。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

1、隨意畫一個實體圓柱，再畫一個需拉伸的草圖線。

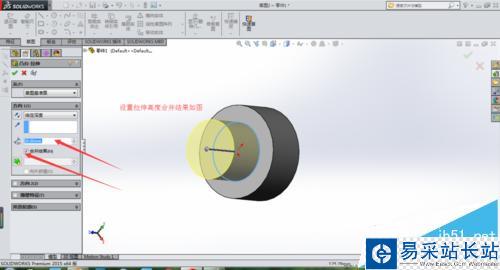

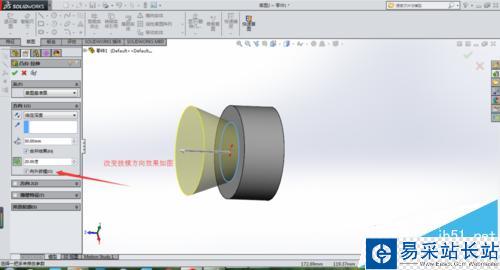

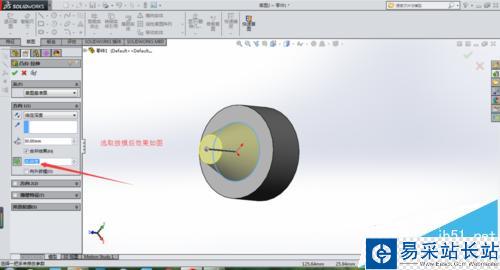

2、選擇拉伸凸臺，直接指定拉伸長度即可拉出草圖形狀的實體，還可選擇拔模角度拉伸成錐體特征，改變拔模的方向可以生成反方向的錐體。

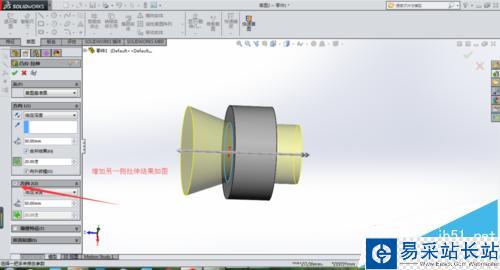

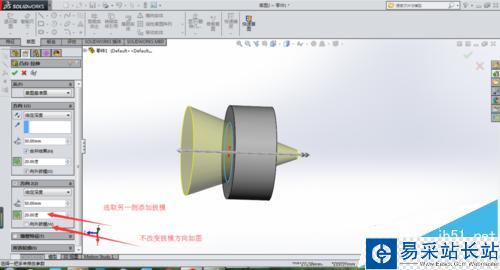

3、選擇方向2可以生成另一端的特征，同樣可以拉伸成草圖形狀或者拉伸成錐體，方向1和方向2的特征可以相同，也可以不同。

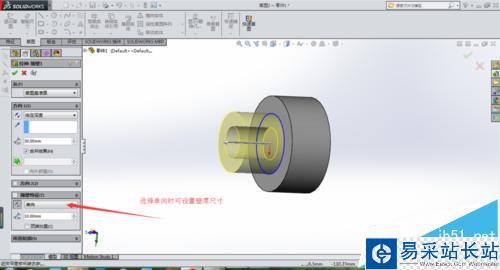

4、選擇薄壁特征可以生成套類特征，可以選擇單向、雙向、兩側對稱三種薄壁方式。選擇頂端加蓋會產生一個封閉的空心體。選擇單向時可直接設置壁厚尺寸。如圖所示

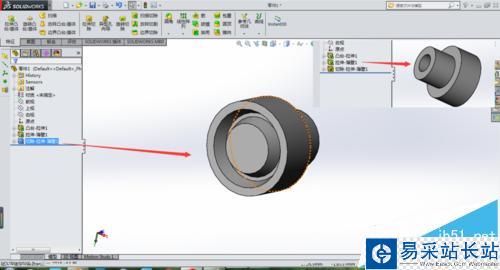

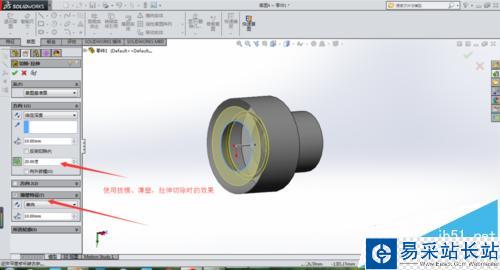

5、采用拉伸切除命令，可以對原來實體進行切除，同樣可選擇拔模、薄壁特征，即可生成不同的特征體

注意事項：拉伸功能是實體建模中使用最多的，我們要了解各個選項的功能，這樣能掌握更多的設計技巧。
