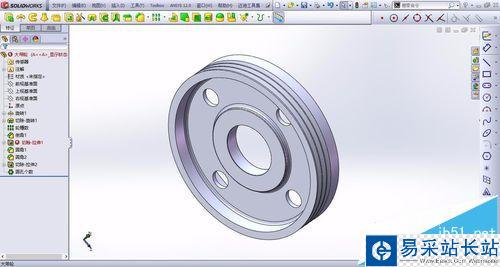

該經驗為大家分享一篇如何用solidworks怎么繪制皮帶輪的教程

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大小：4.64GB更新時間：2013-07-29

軟件名稱：GearTrax for SolidWorks(齒輪設計插件) 2015 免費漢化版軟件大?。?.79MB更新時間：2016-03-10

一、建模

1、首先，雙擊或者右鍵打開solidworks2012軟件，其他版本的都可使用。新建一個零件，點擊確定。該皮帶輪在建模環境中建造。

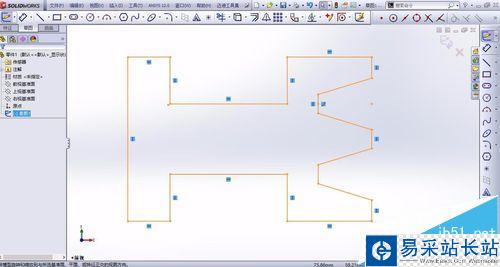

2、點擊草圖，繪制草圖，由于我們使用旋轉的命令，則在草圖中先繪制一條中心線（即構造線），然后再該中心線的一側繪制草圖，如下圖所示。

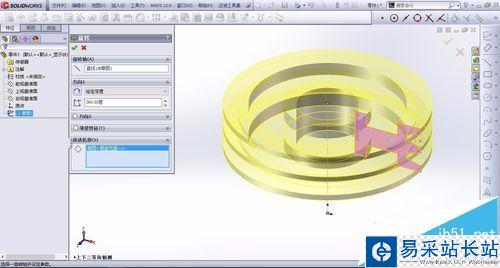

3、然后點擊旋轉命令，旋轉時注意了，中心線為旋轉軸線，所選輪廓為局部范圍，旋轉的角度則為360°點擊打勾確定。

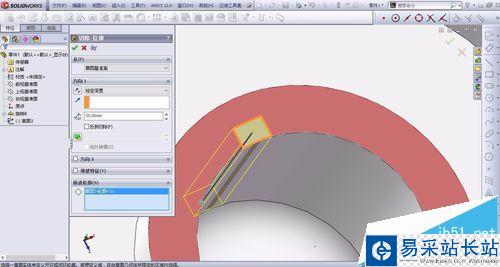

4、點擊拉伸切除，在上表面繪制鍵槽，給定深度可以是貫穿整個，也可以設置大于該厚度即可，點擊打勾確定。

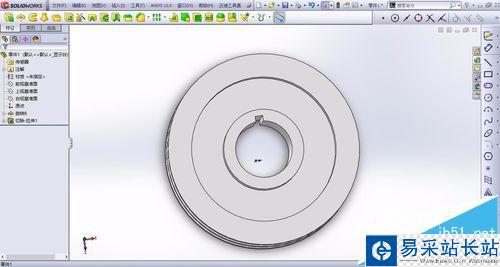

5、最后我們對其倒圓角，對內側的一處倒圓角。

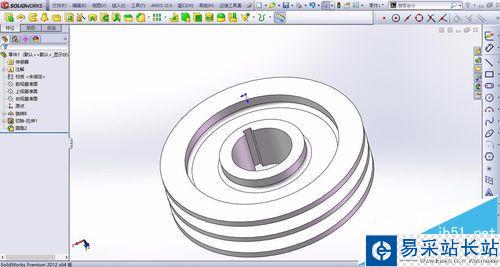

二、工具箱

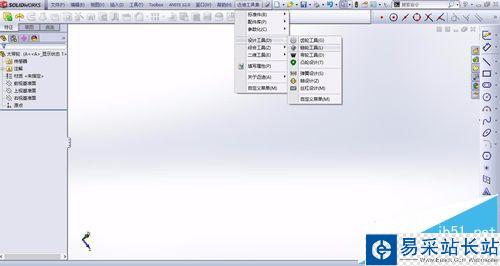

1、可自行下載一個工具箱插件，里面包含很多標準件的設計，依次點擊工具箱--設設計庫，帶輪。

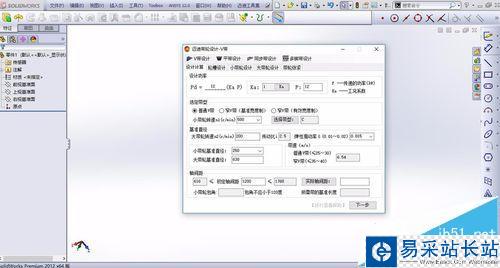

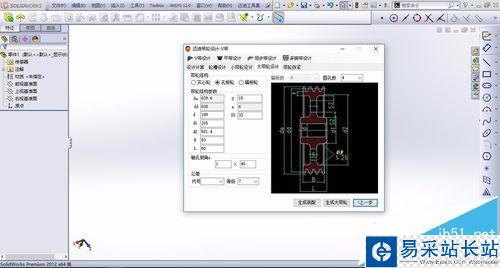

2、如果建立V帶，則在V帶里面輸入相關的參數，點擊下一步來輸入相關的參數，最后點擊完成，即可完成對V帶的建立。
