solidWorks教程鈑金零件設計經驗分享：

1、鈑金零件的特點

鈑金零件是以金屬板為原料，通過折、彎、沖、壓等工藝實現的一類零件，其最大的特點是零件的壁厚均勻。鈑金零件一般可分為三類： 平板類：指一般的平面沖裁件 ，對于學習有困難的不知道怎么做的可以加扣：五七八接著再來零二四后面跟著一四四連在一起即可，同時得到大神的幫助外加獲取免費資料。

彎曲類：由彎曲或彎曲加簡單成形構成的零件。

成形類：由拉伸等成形方法加工而成的規則曲面類或自由曲面類零件，對于此類鈑金零件的展開，SolidWorks需要借助有關插件來完成。 這些零件都是由平板毛坯經沖切、折彎或沖壓等方式而加工出來的，它們與一般機加工方式加工出來的零件存在著很大差別。

2、鈑金工具

SolidWorks 提供了很多鈑金零件中特有的鈑金特征工具，包括基體法蘭、邊線法蘭等，利用這些工具，用戶可以很方便地完成鈑金零件設計，得到鈑金零件的應用狀態和展開狀態。

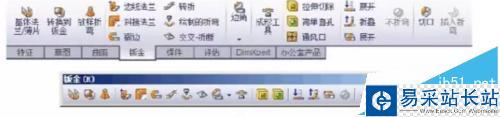

SolidWorks提供了建立鈑金零件的特有工具，這些工具位于【插入】|【鈑金】菜單和【鈑金】工具欄中.

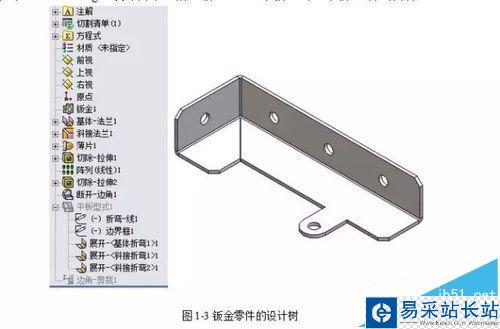

3、鈑金零件的設計樹

鈑金零件和普通SolidWorks 零件的不同之處就是鈑金零件內部具有鈑金零件的標識，具有鈑金零件的特性，Feature Manager設計樹中包括“鈑金1”、“平板型式”等鈑金的獨有特征。

l “切割清單”：切割清單文件夾類似于普通零件的“實體”文件夾。由于SolidWorks 鈑金零件中支持多實體鈑金，以實現多個鈑金部分之間焊接工藝的特點，因此切割清單也可用于工程圖中的焊件清單表。

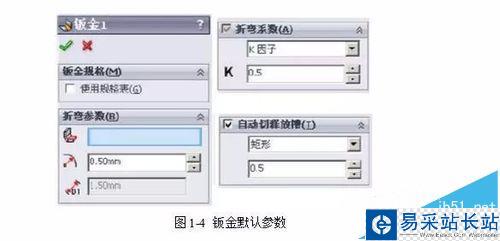

l “鈑金”：鈑金特征中包含了默認的折彎參數，如折彎半徑、折彎系數、折彎扣除或釋放槽類型。

4、鈑金零件中的相關概念

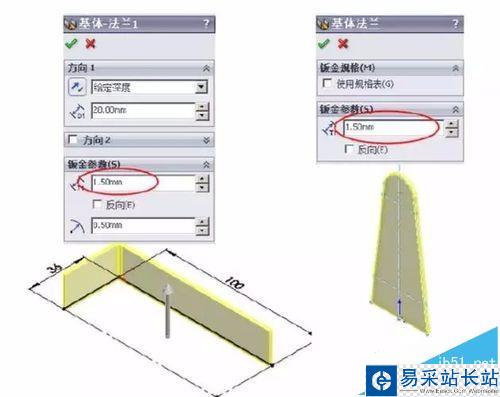

鈑金零件厚度 。鈑金零件是一種壁厚均勻的薄壁零件，對于同一個鈑金實體而言壁厚是相同的。使用鈑金工具建立特征時，如使用開環草圖建立基體法蘭，鈑金零件的厚度相當于壁厚；如使用閉環草圖建立基體法蘭，則鈑金零件的厚度相當于于拉伸特征深度.

5、折彎半徑

板件折彎時，為了避免外表面產生裂紋，需要制定鈑金折彎時的折彎半徑，折彎半徑是指折彎內角的半徑，SolidWorks 中鈑金實體的默認折彎半徑在建立基體法蘭時，或者通過編輯“鈑金”特征來指定。
