這里教你如何在solidworks曲面模型上刻字，記住：這里刻字的面是曲面，

1、現在需要在圓柱面上刻下“蘋果有限公司”幾個字，模型如圖所示

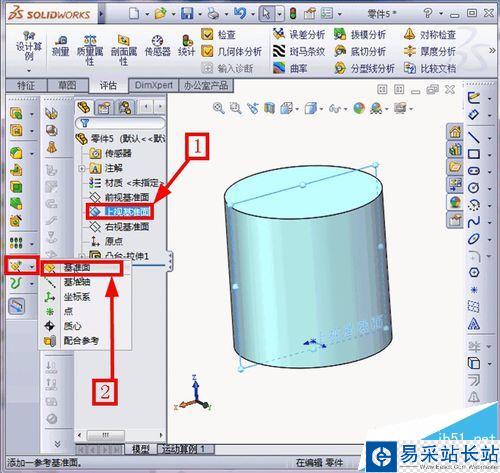

2、先選擇一個面，在創建一個基準面，如圖

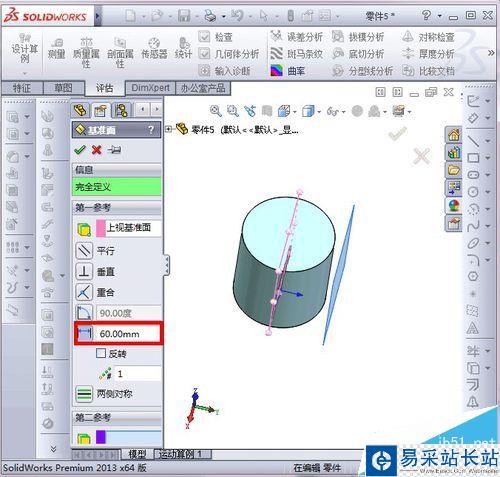

3、輸入距離為60mm，確定，如圖

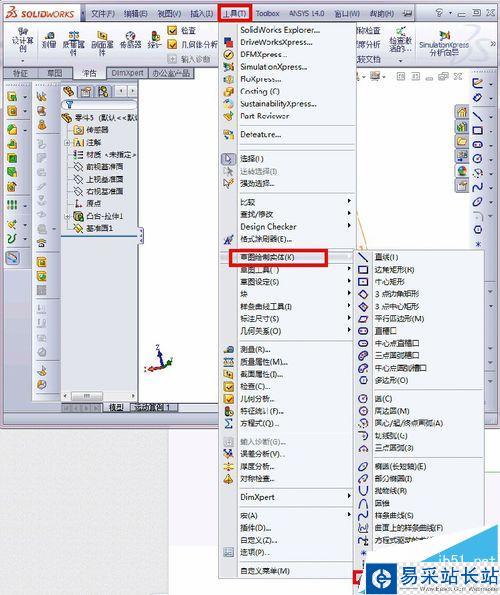

4、選擇剛建立的基準面，再選擇“工具”“草圖繪制實體”“文本”，如圖

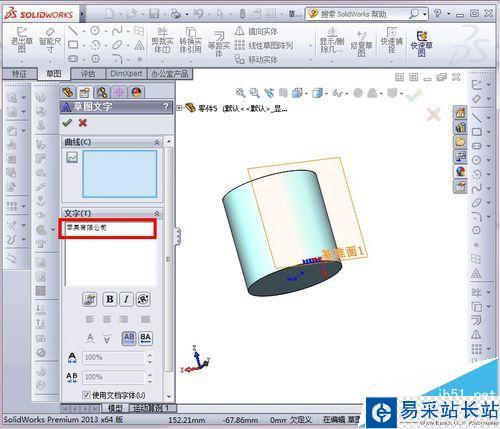

5、輸入“蘋果有限公司”，如圖

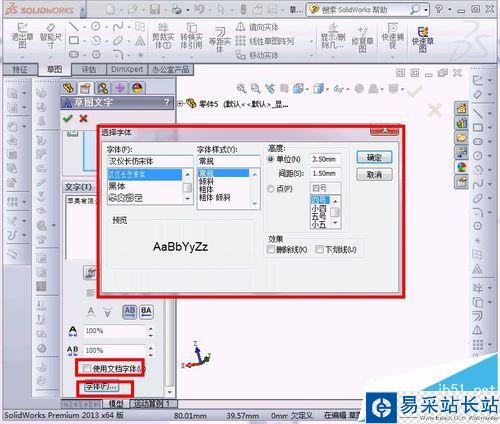

6、去掉“使用文檔字體”中的勾，點擊“字體”，彈出對話框，如圖

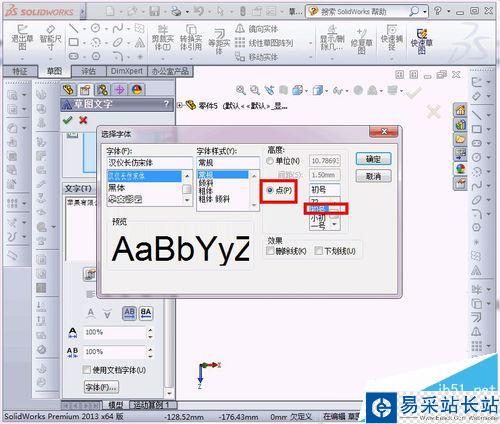

7、選擇“點”，選擇“初號”字體，如圖

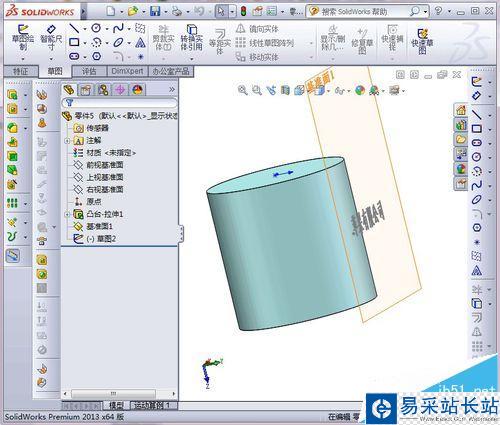

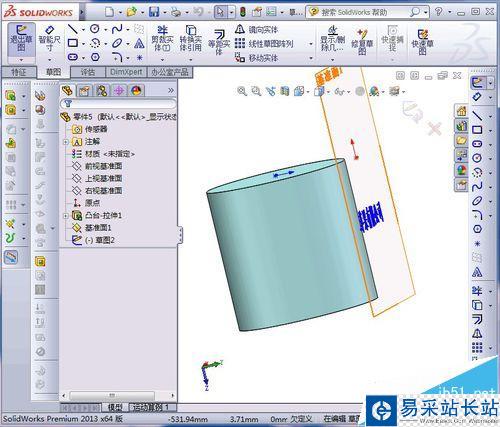

8、確定之后，打鉤之后。如圖

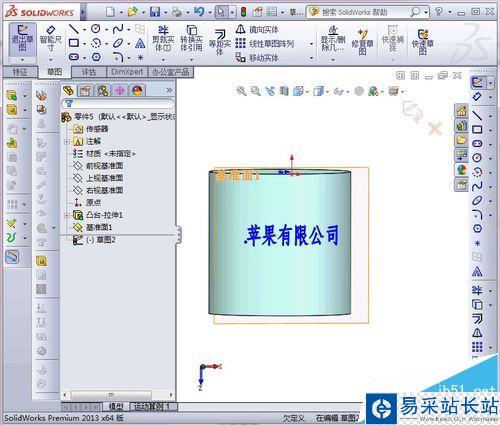

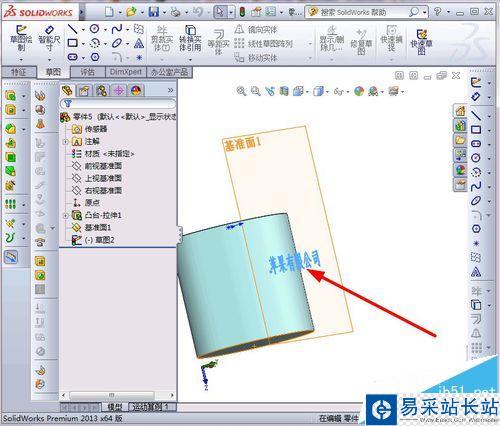

9、點擊繪制草圖完成，如圖

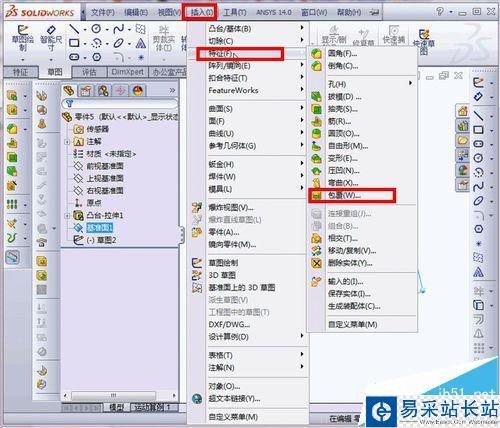

10、先選擇“蘋果有限公司”，再選擇“插入”工具欄，選擇“特征”-“包覆”按鈕，如圖所示

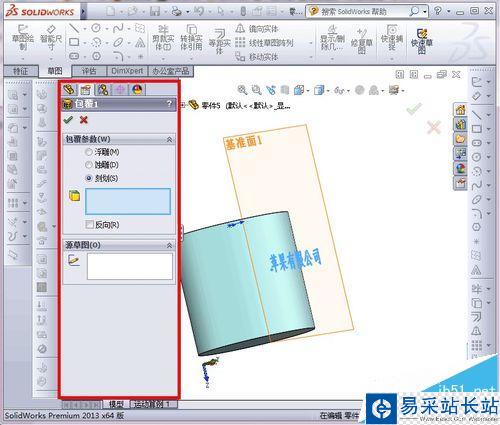

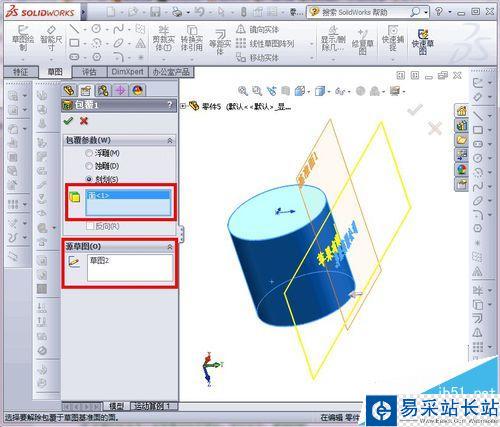

11、彈出如下對話框，源草圖選擇“蘋果有限公司”，選擇要刻畫的面，如圖所示

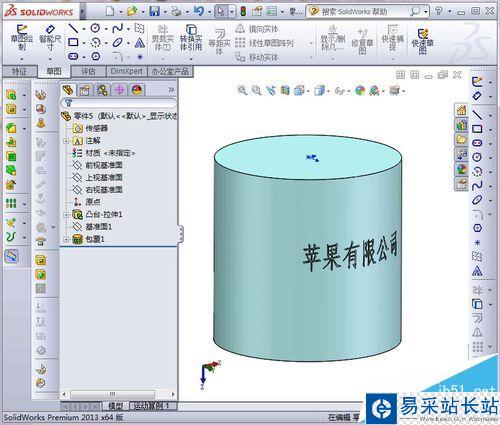

12、點擊打鉤確定，隱藏基準面1，刻畫的字就成功了，恭喜。
