給大家詳細介紹下Solidworks三維圖轉化為工程圖時如何一鍵導入模型尺寸

首先，讓我們看一張制作好的工程圖。

根據這個簡單的圖紙，我們能看到它是由Solidworks的拉伸和旋轉切除構成的，我們在繪制三維圖時，首先的要養成一個思維“為了方便我們出工程圖，三維圖中的草圖一定要完全定義，不要缺尺寸，而且標注不要太亂”。

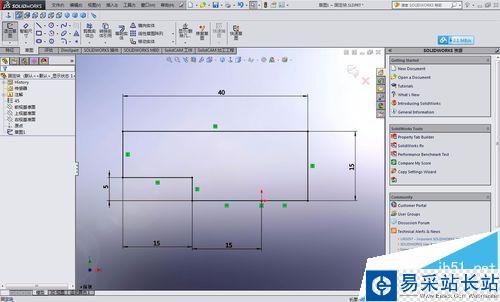

1、我們要在它的前世基準面上繪制如圖所示的草圖，線條和點完全變黑即完全定義。

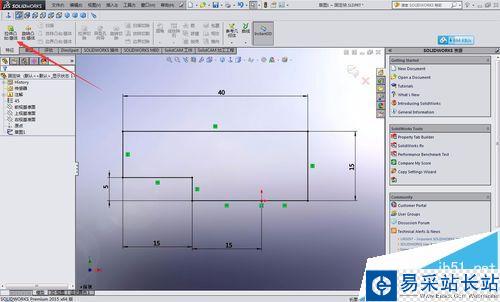

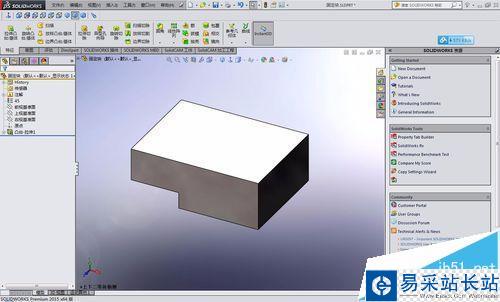

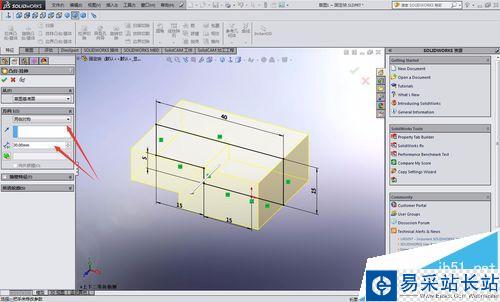

2、我們在特征欄里面選擇拉伸命令，選擇兩側對稱，距離30mm,打勾。

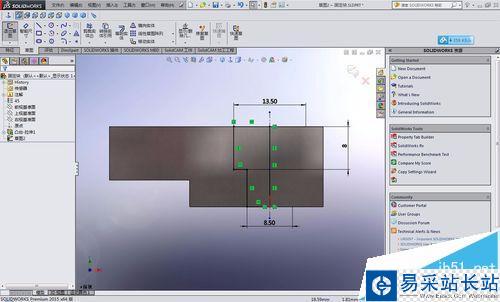

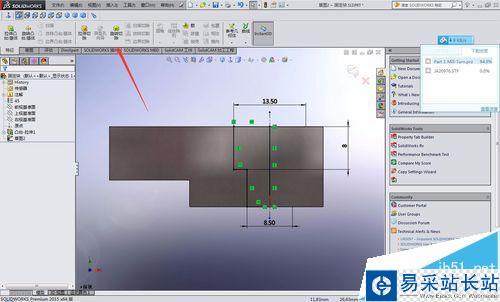

3、我們仍然選擇前視基準面繪制草圖，如圖，標注時，我們工程圖標注階梯孔為直徑，那么我們就不要標半徑。

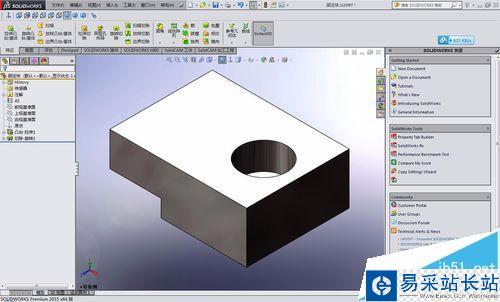

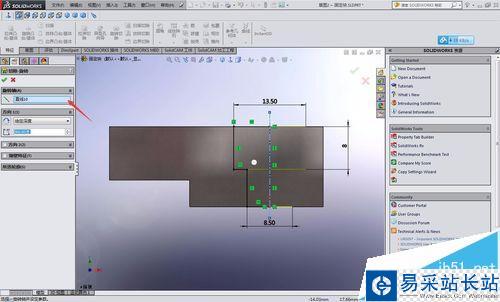

4、我們在特征欄里面選擇旋轉切除命令，旋轉軸一定要是我們畫的中心線，打勾。

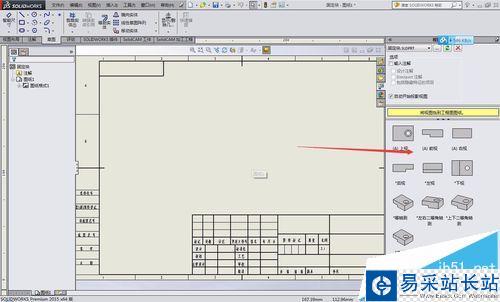

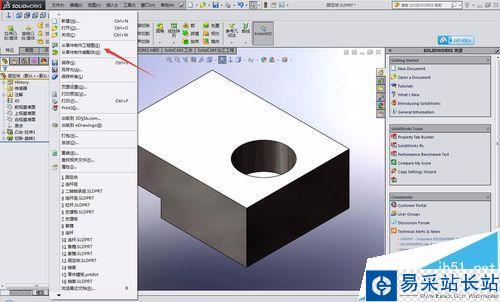

5、現在，三維圖建模完成，我們要保存一下，然后，選擇從零件圖制作工程圖，我們選擇一個模版，由于圖比較小，選擇A4，確定。

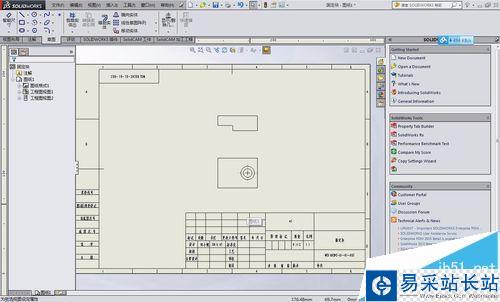

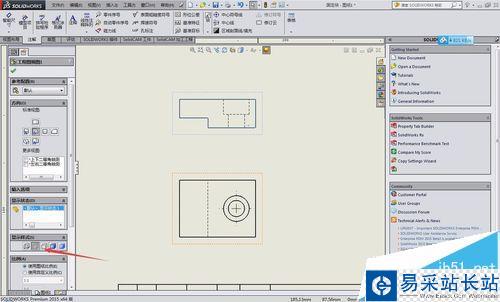

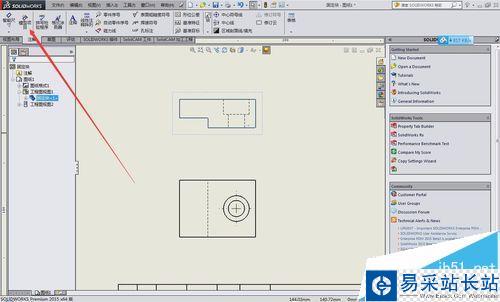

6、我們拖拽出視圖，放在合適的位置，如果比例不合適，大家手動改一下比例，我的改為1：1了，我們可以單擊主視圖，改為隱藏線可見，這樣就能看到里面的部分了。

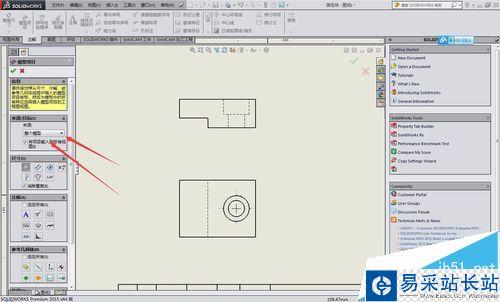

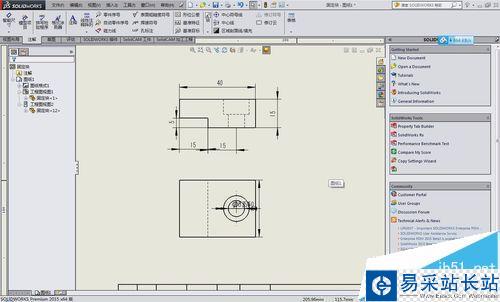

7、我們依次單擊注解——模型項目，如圖所示，選擇整個模型，將項目輸入到所有視圖，打勾。

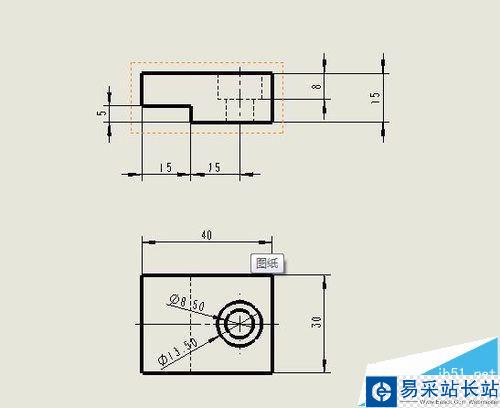

8、尺寸看起來有些亂，不太規范，調整下，然后由于主視圖階梯孔為隱藏線，尺寸沒有導出來，如果是剖視圖就可以出來的，當然了，這么簡單的圖虛線已經足夠用了，我們利用智能尺寸手動添加，效果如圖。
