solidworks出現“錯誤：遺失彎管”如下圖所示的錯誤時，可以按照下面方法解決。

1、打開插件，按圖把所需的插件點選打“√”；

2、以一個管和法蘭為例來配彎頭；

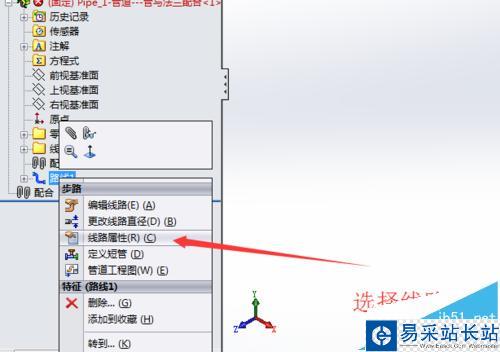

3、選擇線路屬性；

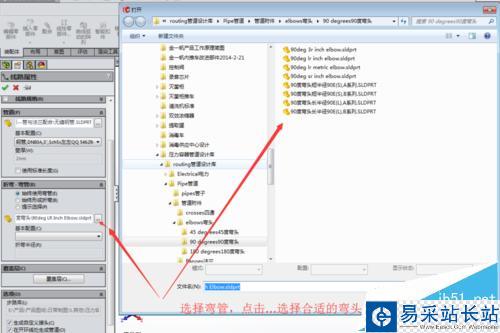

4、選擇彎管，點擊“...”選擇合適的彎頭；

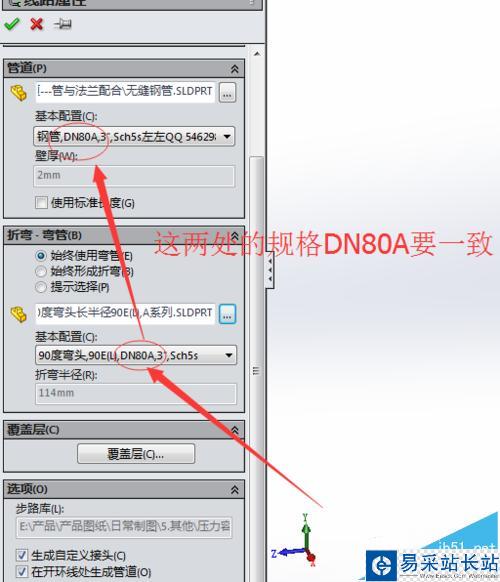

5、兩處的規格要一致；

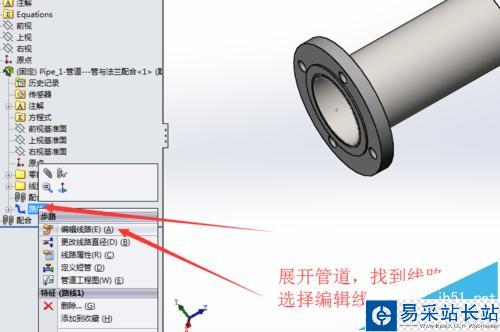

6、展開管道，找到線路，右鍵選擇編輯線路；

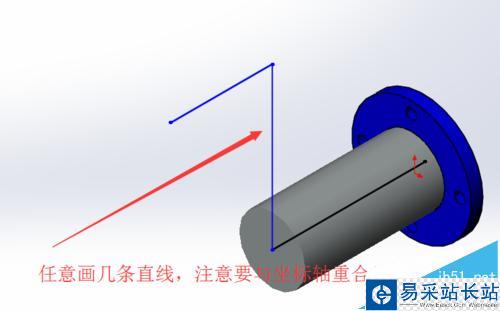

7、任意畫幾條直線，注意要與坐標軸重合；

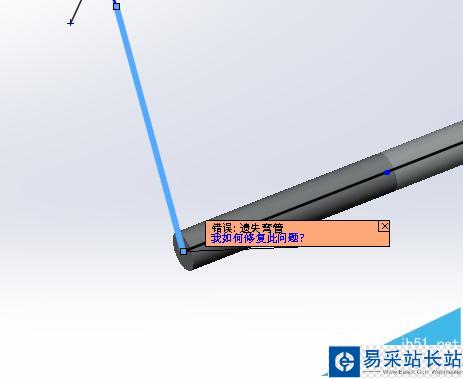

8、這時出現題目所示錯誤“錯誤，遺失彎管”；

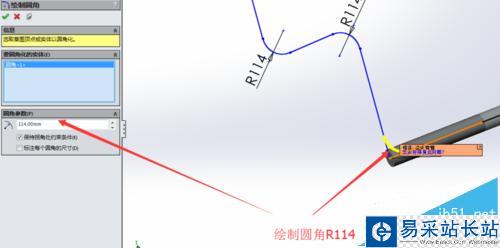

9、編制繪制圓角R114;

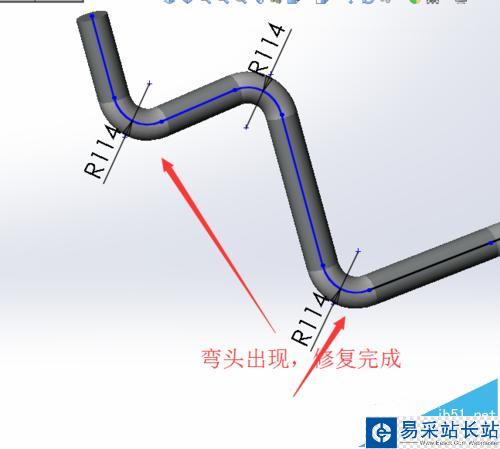

10、彎頭出現，修復完成；

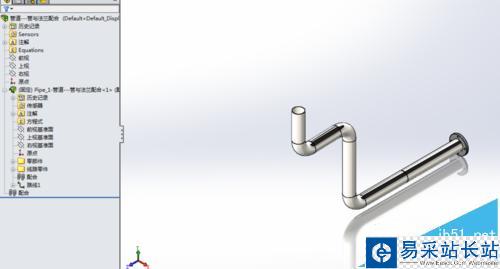

11、修復接管如圖所示，一切就搞定了。

注意事項：軟件版本一定要符合要求，要自己制作一些常用的配管零件庫。
