星形彈簧需要用到交叉曲線命令來完成，建模思想值得學習并舉一反三的繪制其他模型。交叉曲線命令可在以下類型的交叉處生成草圖曲線：

1)基準面與曲面之間；

2)基準面與模型面之間；

3)基準面與零件之間；

4)兩個交叉曲面之間；

5)曲面與零件之間；

使用命令時，選擇要生成曲線的兩個交叉面，之后將不需要的模型隱藏即可。

一、畫五角星曲面

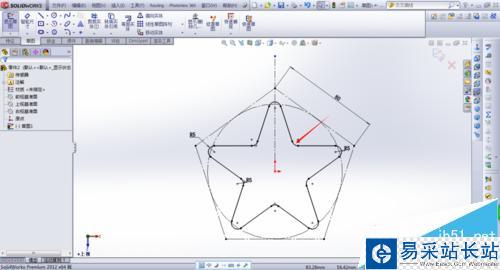

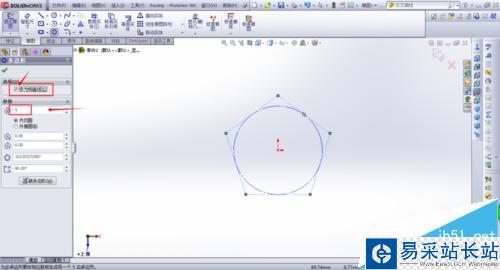

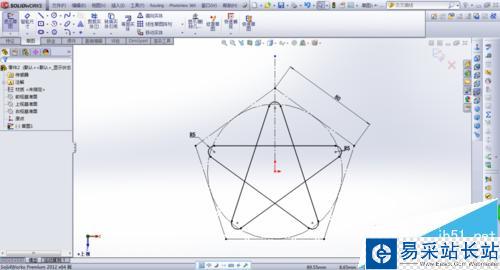

1、打開solidworks軟件，在【上視基準面】繪制如圖所示草圖。

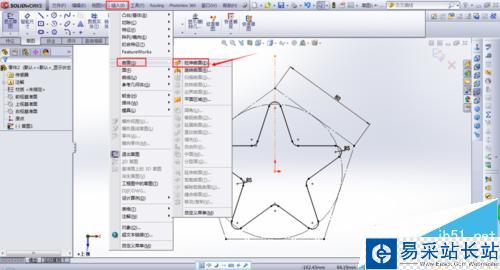

2、在上述草圖環境下，點擊【插入】→【曲面】→【拉伸曲面】命令，拉伸高度100，點擊確定即完成五角星曲面繪制。

二、繪制螺旋曲面

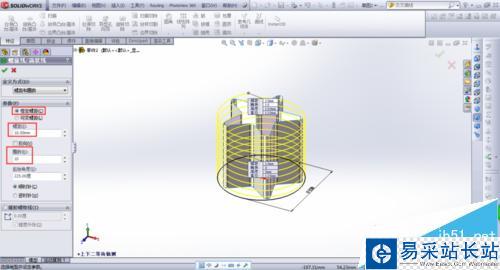

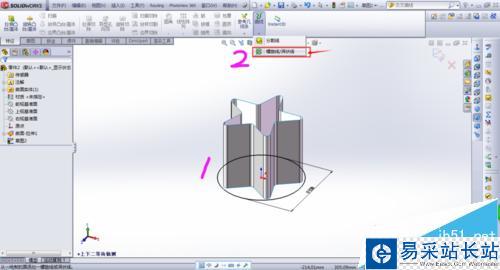

1、在【上視基準面】新建如圖所示圓形，接著點擊【特征】→【曲線】→【螺旋線/渦狀線】，在左邊的【螺旋線/渦狀線】填入圖示的數值，退出草圖完成螺線的繪制。

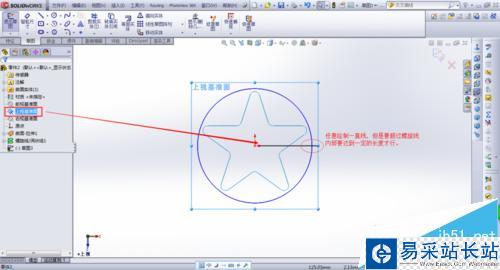

2、在【上視基準面】新建如圖所示的直線。（注紅字說明）。完成后退出草圖。

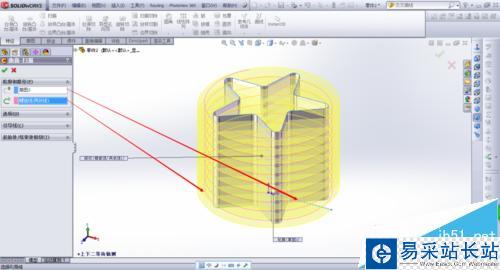

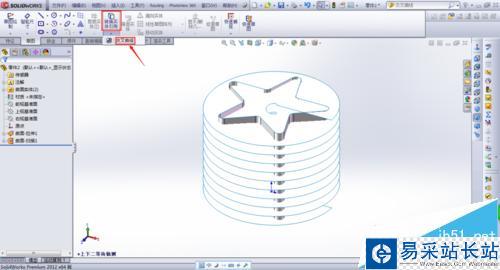

3、點擊【插入】→【曲面】→【掃描曲面】命令，在出現左邊列表上依次選擇圖示的草圖。點擊確定，退出命令即完成螺旋曲面的繪制。

三、交叉曲線命令的應用

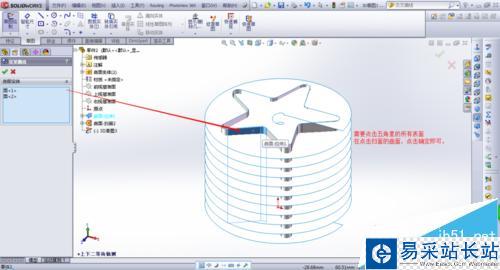

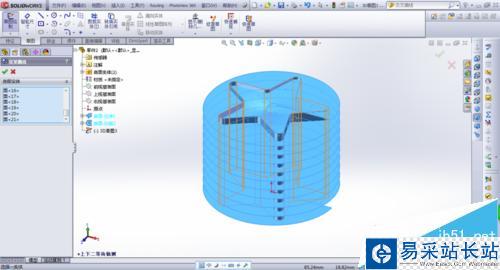

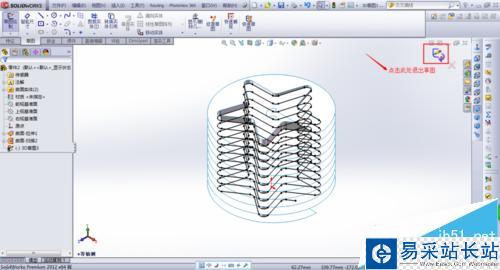

1、點擊【草圖】→【轉換實體引用】→【交叉曲線】，在左邊出現的【交叉曲線】列表內按下圖的紅色注釋所述的：依次選擇五角星的所有外曲面，最后在將螺旋曲面選擇上，再點擊最右邊的對號，退出命令。繪制結果如圖所示。

2、右鍵分別點擊左邊的特征樹上的【曲面-拉伸1】和【曲面-掃描2】，點擊【眼鏡】圖標，將【五角星曲面】和【螺旋曲面】通過如圖所示的操作進行隱藏。既完成星形彈簧路徑的創建。
