本文用最簡潔的方式講述solidworks2016鈑金成形工具的制作，以及常見的制作不成功的原因分析。

鈑金成型工具在鈑金零件中用做鈑金的折彎、伸展。Sol idWorks提供了一些成型工具，包括:embosses(凸包)、extruded flanges(沖孔)、louvers(百葉窗)、ribs(壓筋)和lances (切口)等，用戶也可以自己設計成型工具。本節將講述成型工具的應用

1、打開solidworks2016軟件

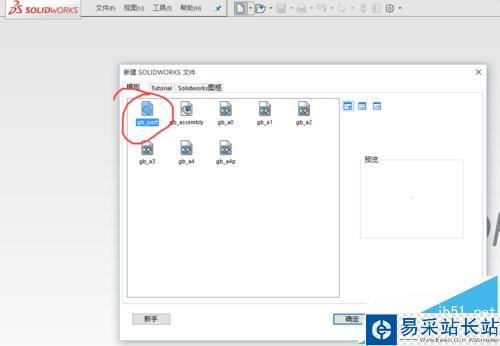

2、新建一個3D文件

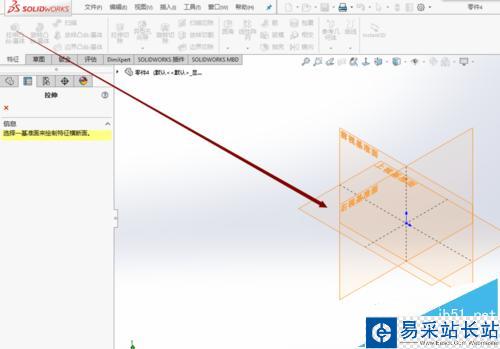

3、點插入——凸臺/基體——拉伸工具，隨便選一個基準面作為草圖平面

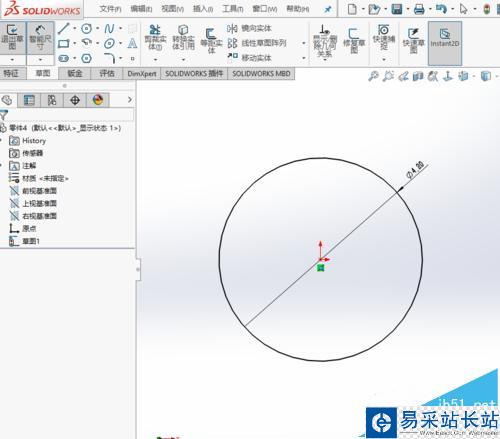

4、畫一個你要成形的輪廓圖，這里以成形圓孔為例，所以畫一個圓臺

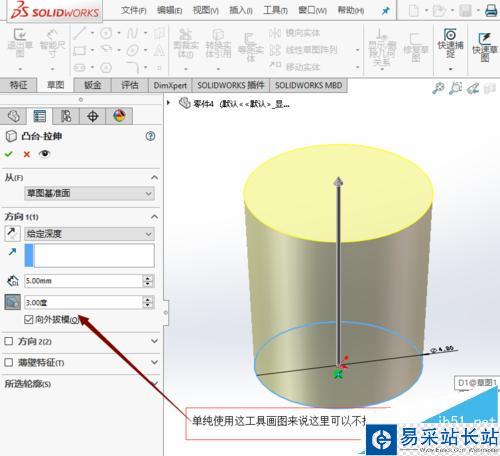

5、拉伸出來，可以左側設置拔模（單純應用這個工具來說可以不拔模）

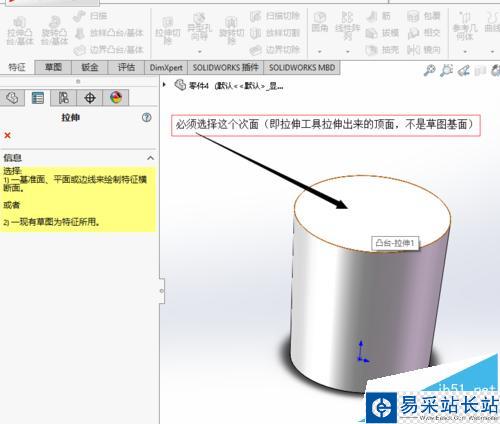

6、成形需要倒一個圓角，這里需要畫一個平臺出來便于倒圓角，此步驟拉伸必須選擇次面（即拉伸工具拉伸出來的頂面，不是前面畫的那圓臺的草圖基面）

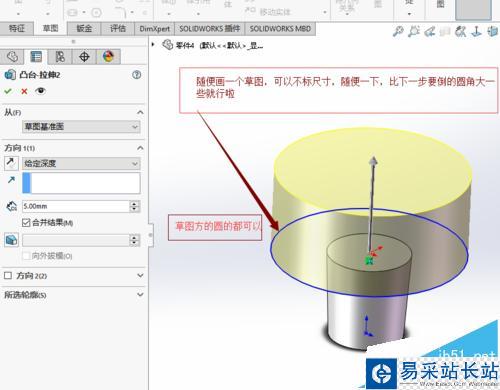

7、隨便畫一個輪廓（可方可圓隨你便），比你要倒的圓角大就可以了，也可以不標尺寸，拉伸出一個平臺就可以了

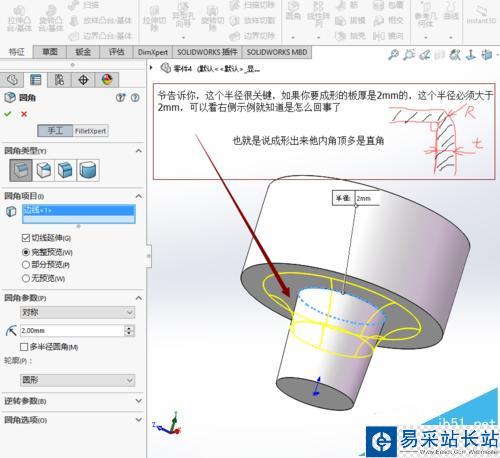

8、倒圓角，這個步驟很關鍵，圓角的半徑必須大于你要成形的板材厚度，否則無法成形

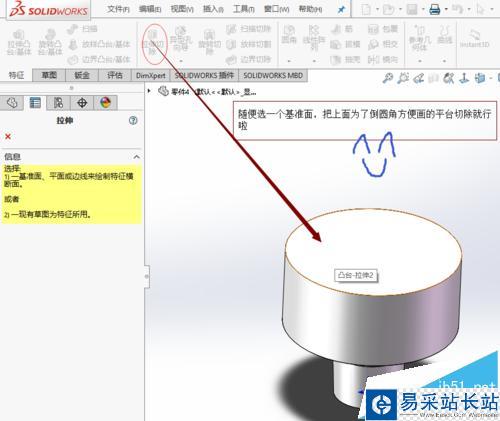

9、圓角倒出來之后，把上面那個平臺切除，選擇拉伸切除工具，把圖中平臺切掉

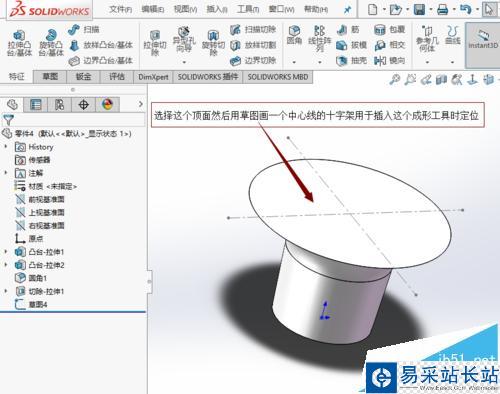

10、然后在此面畫一個中心線的十字線用于插入此成形工具時定位（也可以說是軟件識別吧）

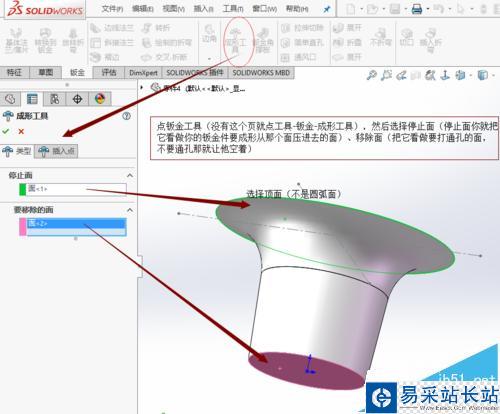

11、在點擊插入——鈑金——成形工具，選擇停止面（即板材開始成形壓進去的直到這個面才停止）、移除面（即壓出通孔的面，如果希望是個盲孔此項留空）

12、保存，選擇成形工具路徑C:/ProgramData/SOLIDWORKS/SOLIDWORKS 2016/design library/forming tools/embosses（win7，win10默認是此路徑），保存在其他地方軟件不識別（除非右鍵點所在文件夾選擇成形工具文件夾才可以）
