solidworks畫螺紋有兩種方法：一是裝飾螺紋線，在大型裝配體中為了制圖的方便以及運行的流暢一般選擇這種；二是通過用掃描切除命令來掃描螺旋線得到真實螺紋，在追求建模的真實性的時候選用。下面就來分別介紹一下作法。

一、真實螺紋

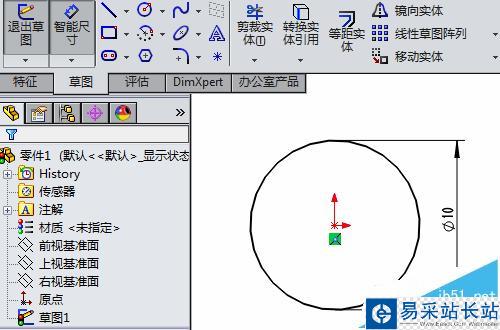

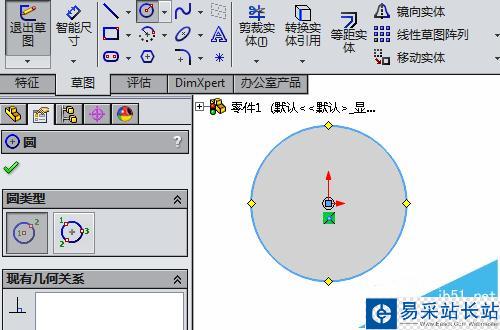

1、如果要畫真實螺紋需要先“插入”——“曲線”——“螺旋線”。然后選擇圓柱體的一個端面，按Ctrl+8使其正對屏幕，再草繪一個直徑10mm的圓與圓柱體端面圓重合，確定，就會出現螺旋線預覽并且左邊會出現參數設定。

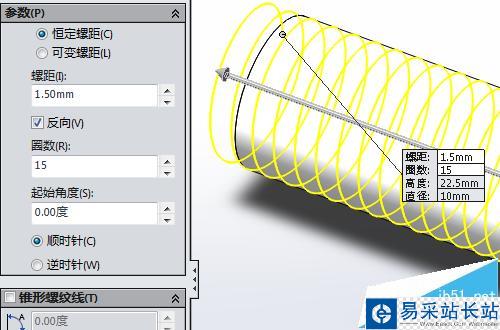

2、參數設定如圖所示，這里我設置螺距為1.5mm，反向打勾，圈數為15（也可以設置不超出圓柱體），起始角度設為0°（注意一下最好讓螺旋線的起始位置在某一個基面上，便于下面草繪切口截面），確定，得到螺旋線。

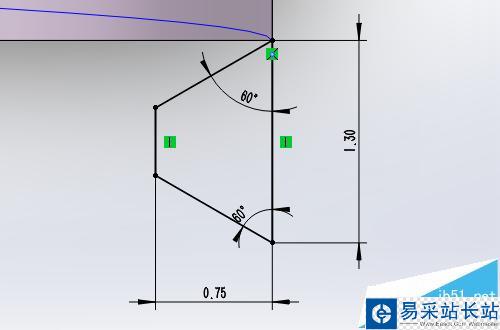

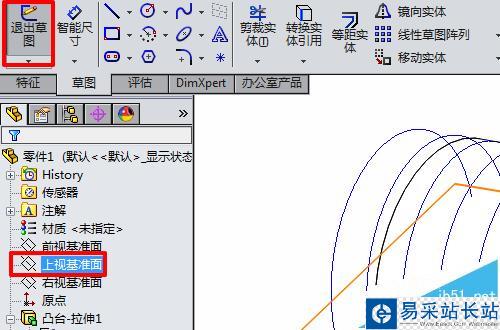

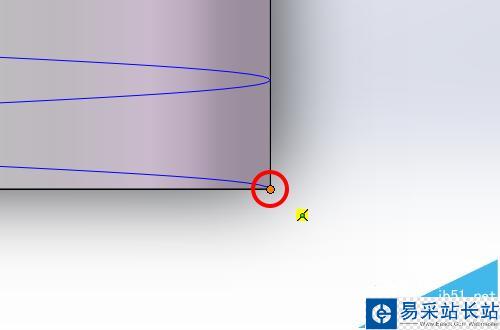

3、這里設置螺旋線的起始角度為0°后，起始位置是從“上視基準面”開始的，所以點“草圖繪制”（下圖顯示的是“退出草圖”是因為已經開始草繪了），選擇“上視基準面”，按Ctrl+8使其正對屏幕，繪制如下圖3所示的草圖（草圖的最上面一點與螺旋線的起始位置重合，鼠標移到螺旋線起始位置的時候會亮起一個小圓點，如下圖2所示）。

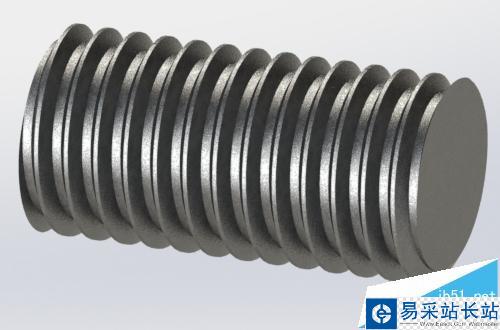

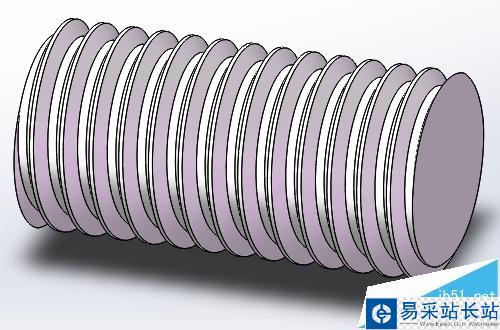

4、選擇“掃描切除”工具，選擇草繪的梯形為“輪廓”，選擇螺旋線為“路徑”來切出螺紋，效果如下圖。最后保存一下即可。

二、裝飾螺紋線

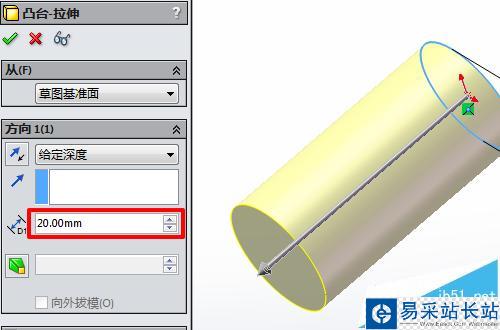

1、螺紋要么是切在圓柱的外表面，要么就切在孔的內表面。這里我以外螺紋來示例，內螺紋是一樣的方法。首先畫一個直徑10mm，長度20mm的圓柱體。

2、軟件上方菜單欄上點“插入”——“注解”——“裝飾螺紋線”，然后選中圓柱體一端的圓形邊線，即可生成裝飾螺紋線。設置一下左邊的牙根圓直徑為9mm，如下圖，確定，裝飾螺紋線就畫好了。
