solidworks2017中創建三維圖形很簡單，想要畫球面五角星，該怎么畫呢？下面我們就來看看詳細的教程。
1、打開solidworks2017，并建立一個新的零件。

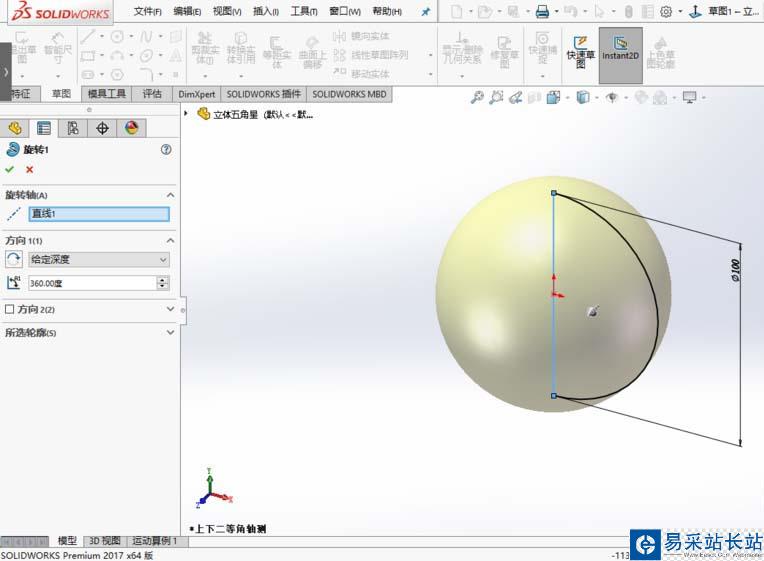

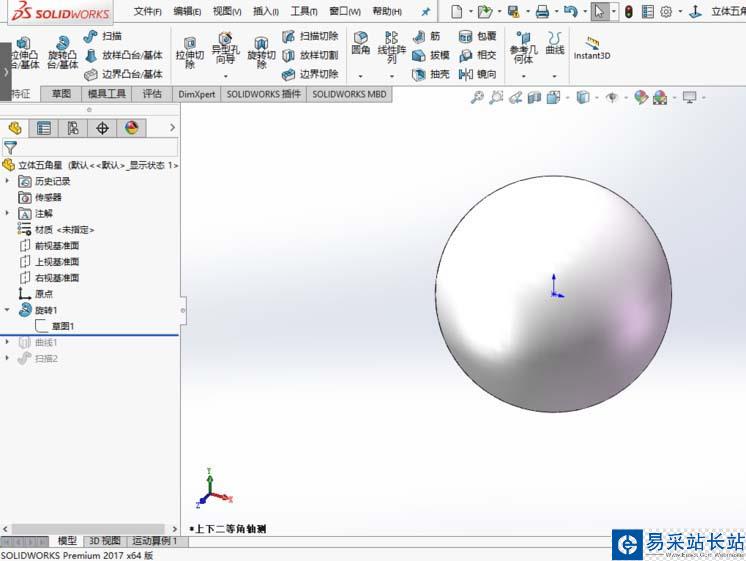

2、選定前視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖，并設定相關尺寸。采用旋轉凸臺特征命令，點擊確定。

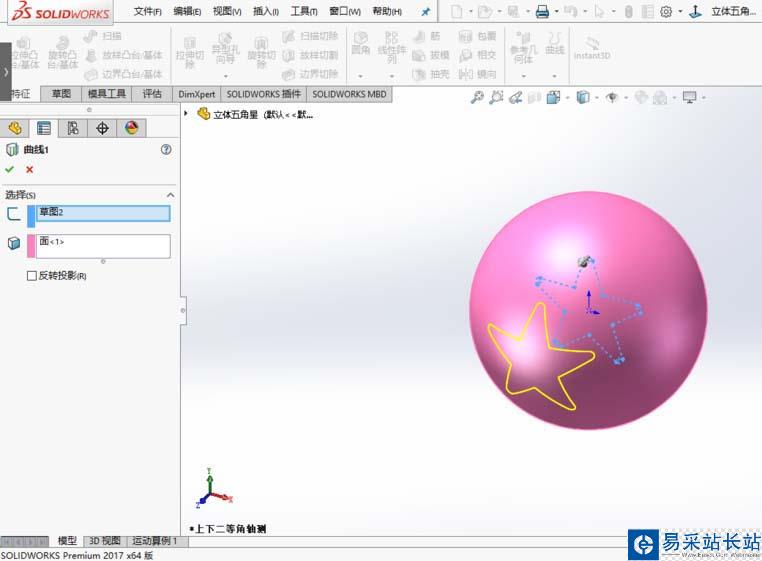

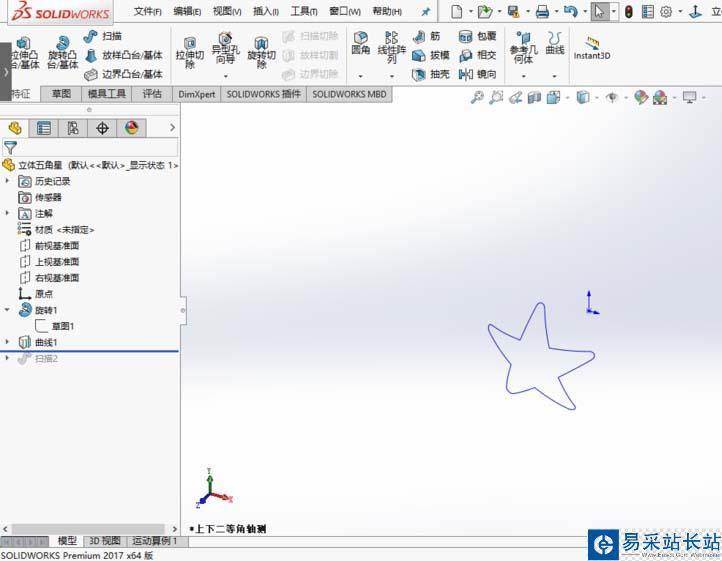

3、再次選定前視基準面，正視所選基準面，利用直線命令、圓弧命令進行繪草圖，并設定相關尺寸。采用投影曲線特征命令，點擊確定。

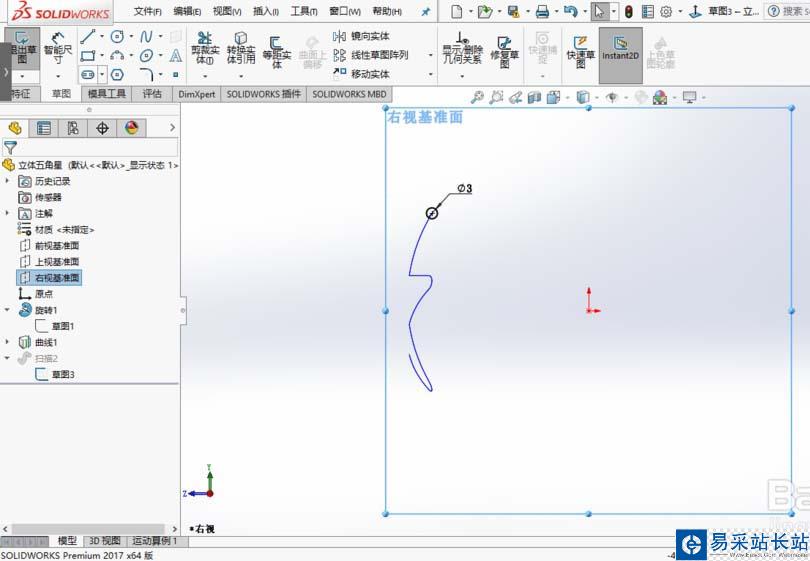

4、選定右視基準面，正視所選基準面，利用圓弧命令進行繪草圖，并設定相關尺寸。
5、采用掃描特征命令，確定好草圖輪廓和中心線，點擊確定。

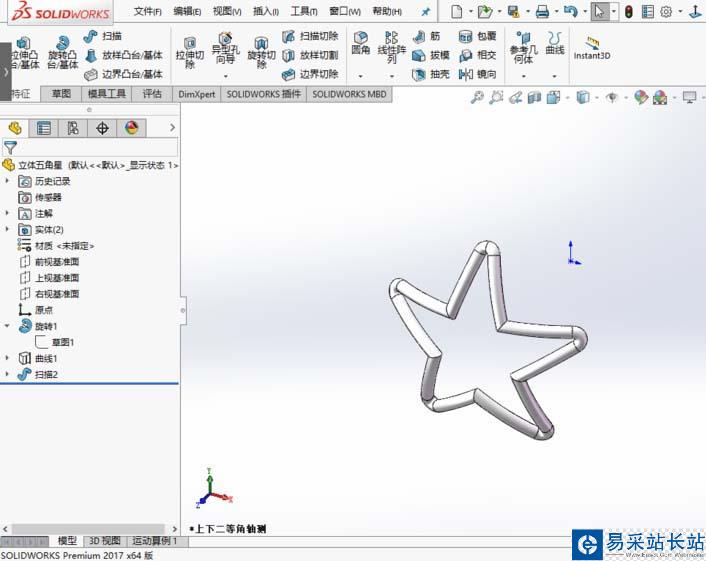

6、最后球形五角星就畫好了。
以上就是solidworks2017創建球面五角星的教程，希望大家喜歡，請繼續關注錯新站長站。
