SolidWorks2015在曲面方面有很大的改進，比如：曲面展平，下面介紹一下曲面展平用法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、打開SolidWorks2015

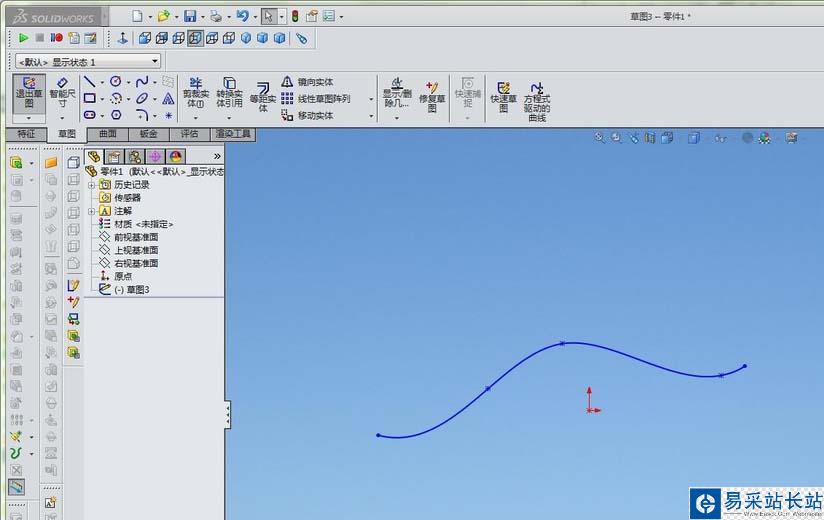

2、在任意基準面上繪制草圖，用樣條線勾一條曲線

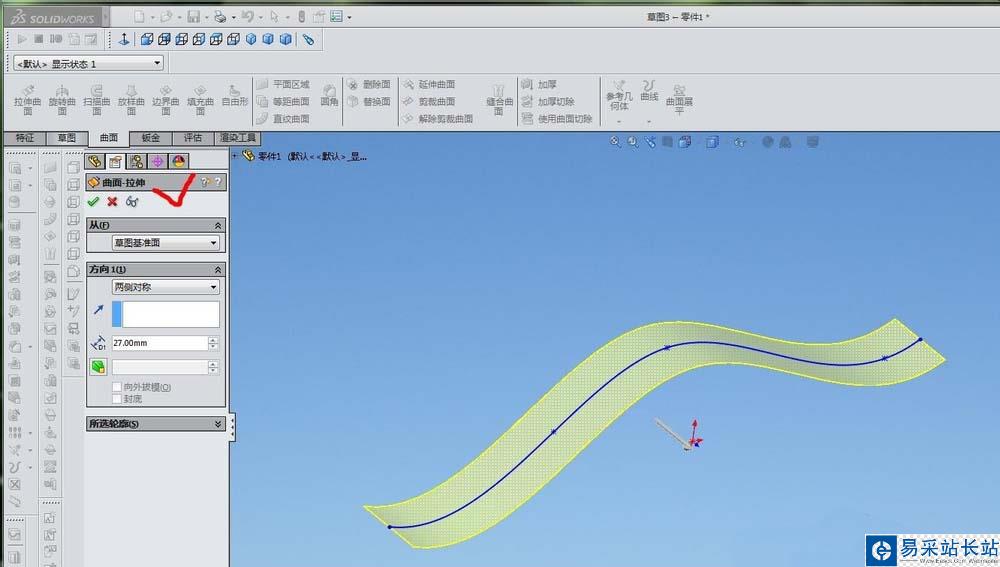

3、用拉伸曲面的方法，把上一步畫的曲線拉伸成曲面

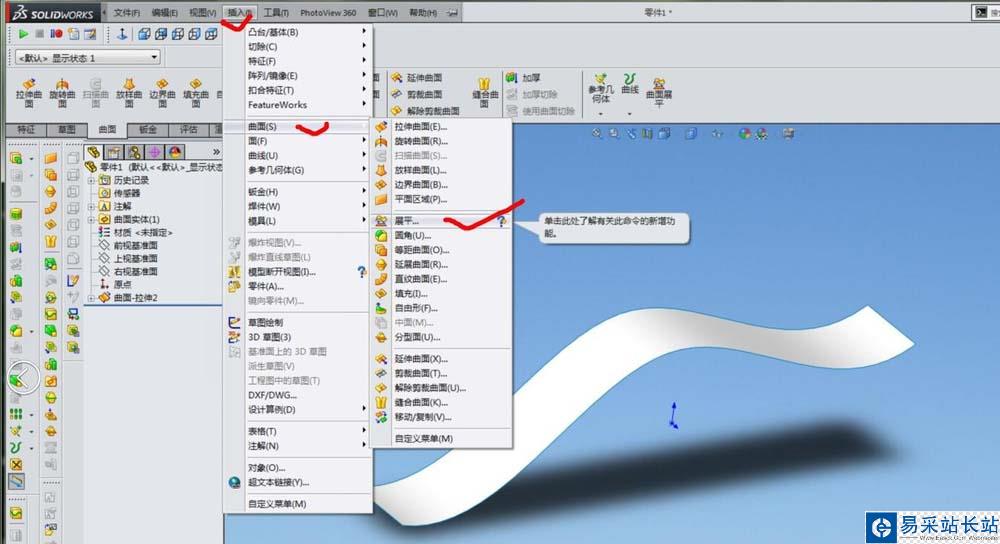

4、找到新增展平功能，具體見：插入—曲面—展平

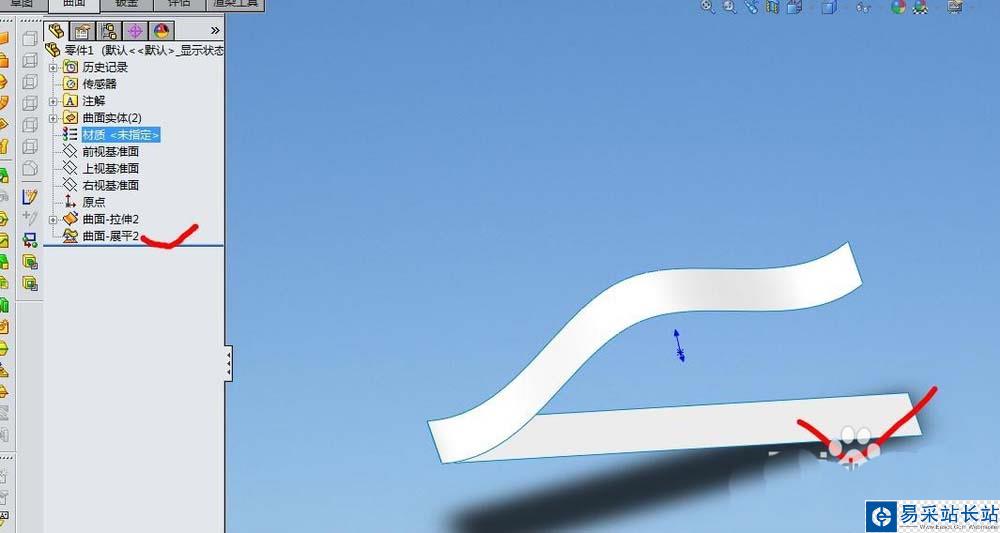

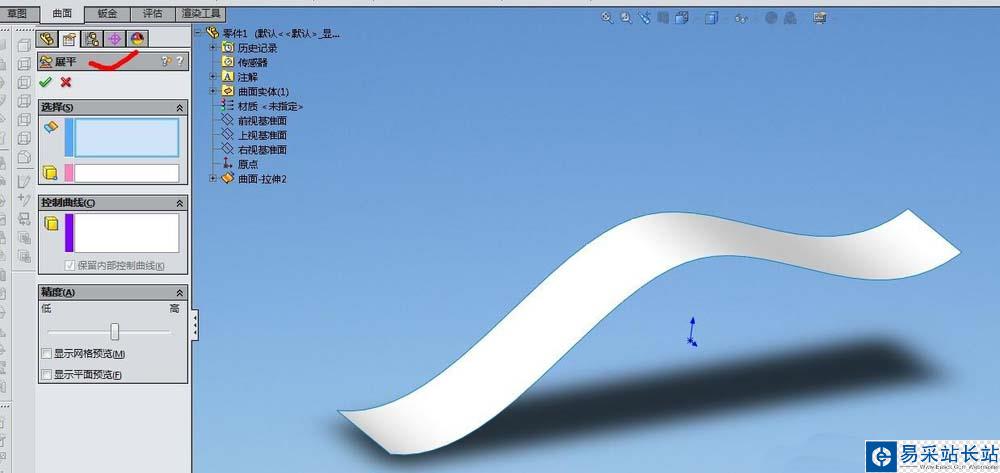

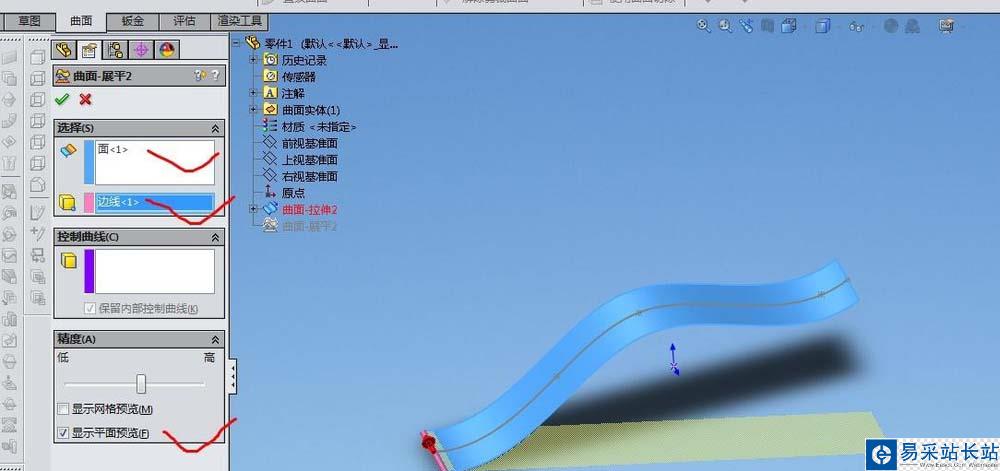

5、選擇需要展開的曲面及要從其展平的邊線上的頂點或點，預覽效果并打鉤

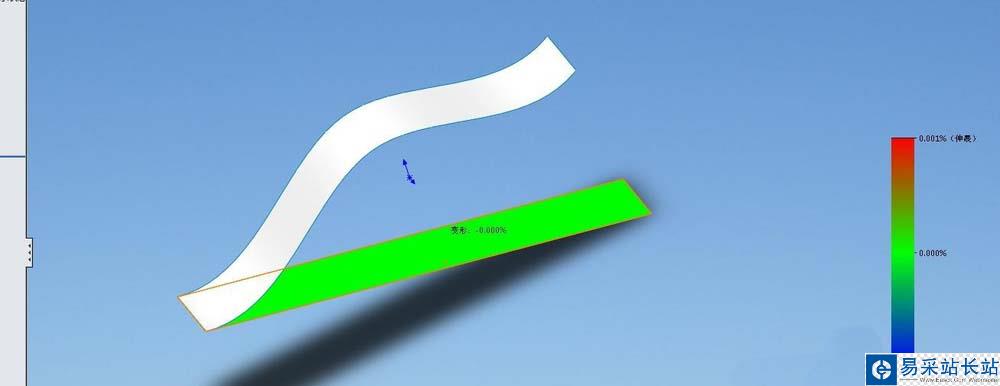

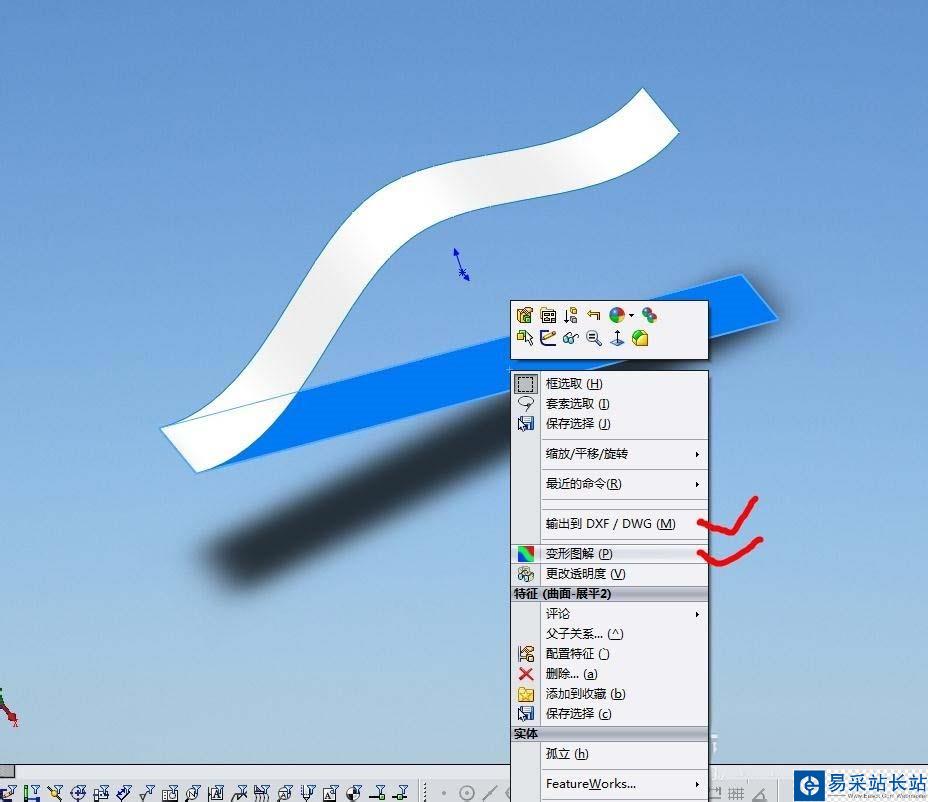

6、要查看展平曲面的變形圖解，右鍵單擊該展平曲面，然后單擊變形圖解（變形圖解顯示具有最高拉伸和壓縮級別的展平曲面區域)，還可以將鼠標放在曲面上，以查看任意給定點處的偏差率

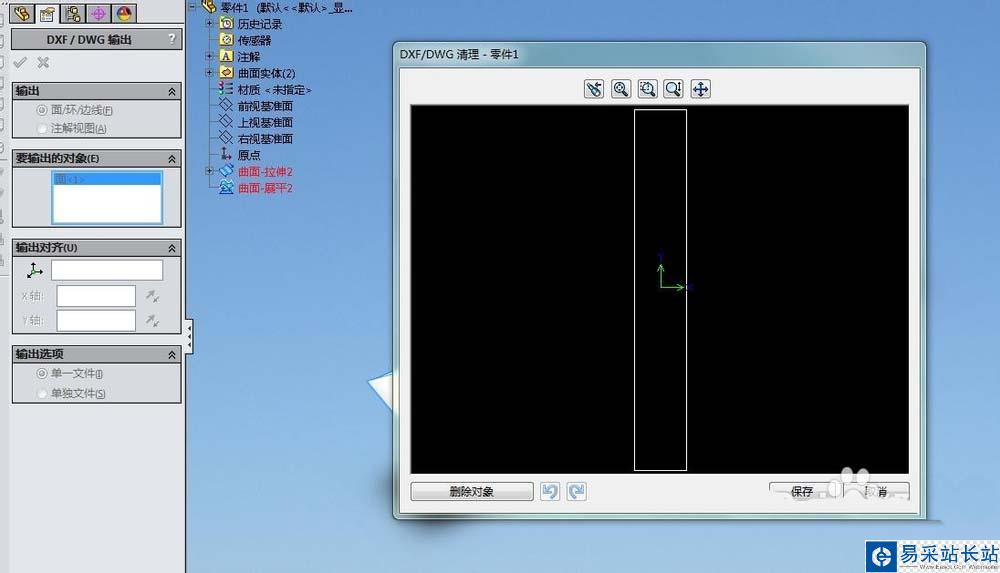

7、右鍵可以將展平曲面輸出到DXF/DWG
