當你在用Solidworks畫3維時，是否會經常碰到需要將某個零件打孔？是否會碰到需要在某個零件上打多個孔？對于初學者來說，關于打孔可能不是很熟悉。下面與大家分享一下幾種打孔的方法。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

一、異型孔向導

1、打開想要打孔的3維：打孔是去除材料，所以應該零件的基礎上才能進行。打開自己想要打開的3維或新建自己的3維為打孔做準備。此處以下面視圖為例，在立方塊上進行打孔。

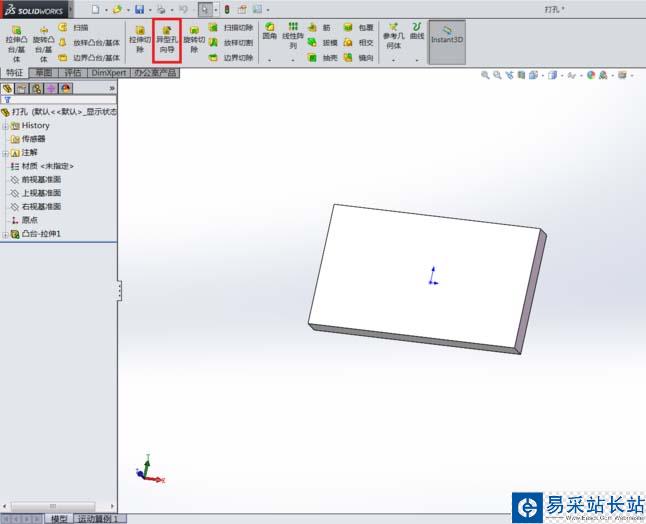

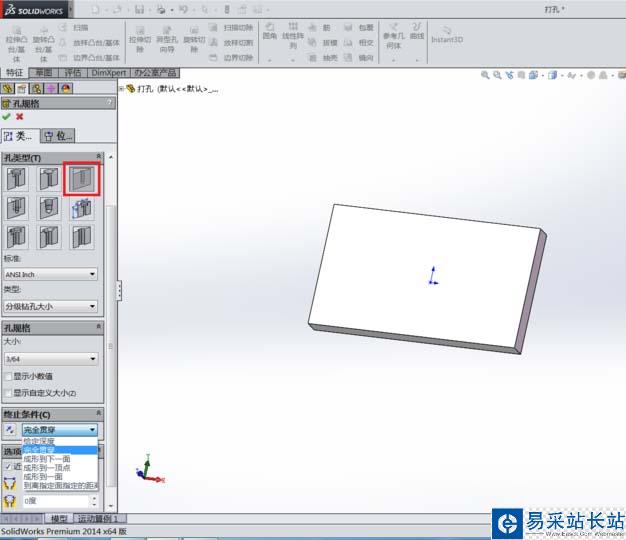

2、異型孔向導：鼠標單擊異型孔向導，界面會自動跳出孔規格選擇欄，根據自己需要選擇孔的類型；如沉頭孔、錐形螺紋孔等。此處選擇孔。

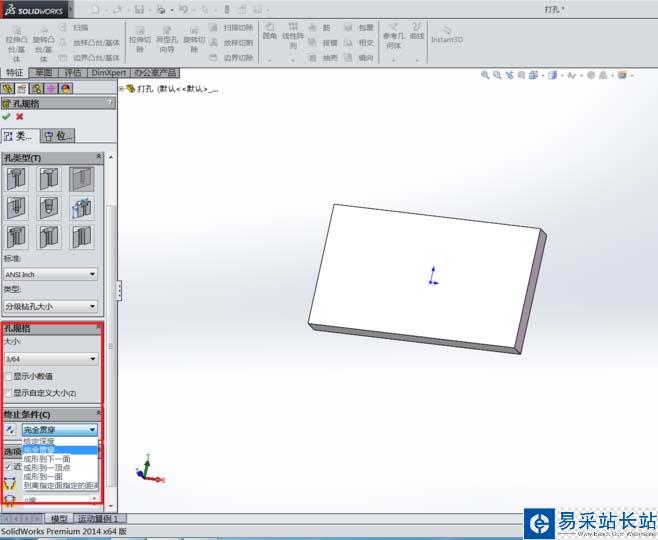

3、孔相關參數選擇：孔類型選擇后，即可對孔相關參數進行設置?？椎拇笮?、孔的深度等。

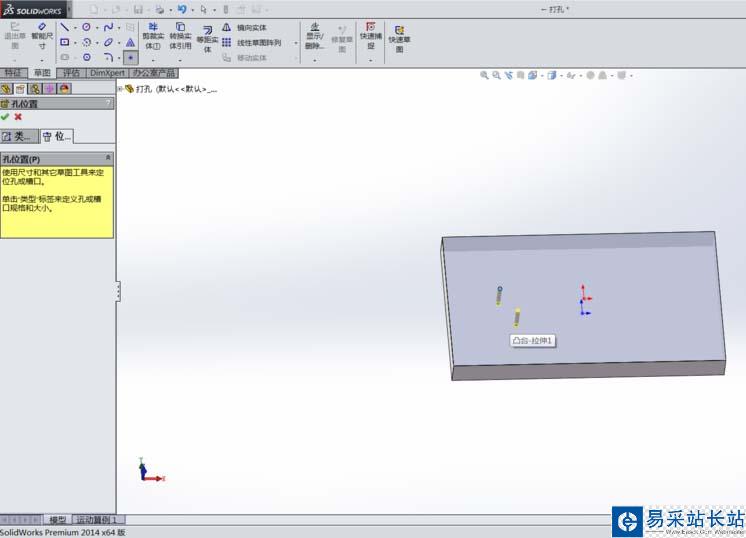

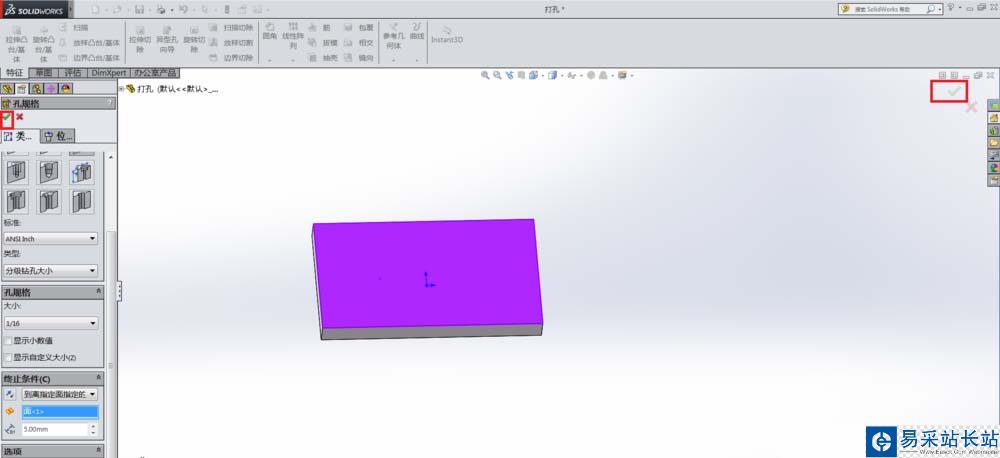

4、孔位置設置：孔相關參數全部設置好后即可單擊勾“√”進行退出，界面出現孔位置對話框后在零件上的某一面單擊放置即可。（面為需要打孔的那一面）

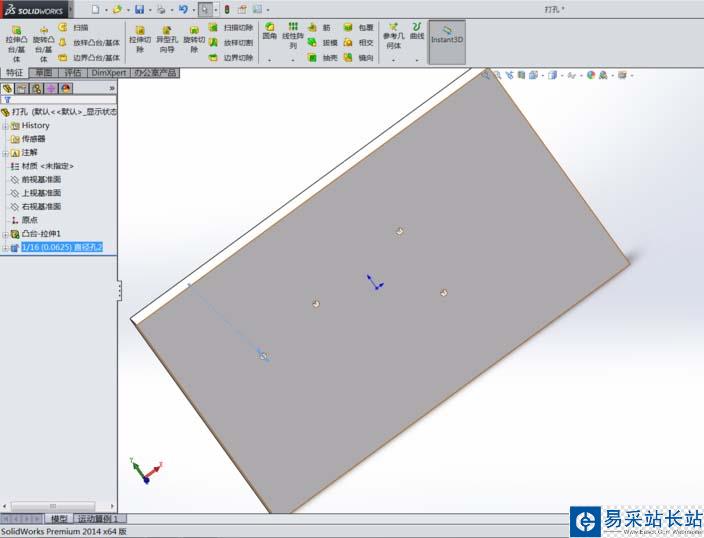

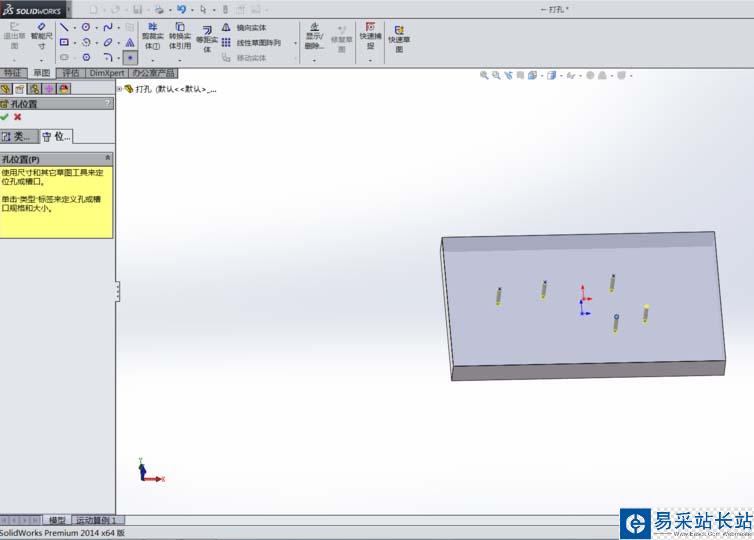

5、孔放置好后退出：孔的放置面設置好后，可移動鼠標，每單擊一次即可在面上放置一個孔，可放置多個。放置完成單擊“√”即可。
