今天我們整理了用SolidWorks正版軟件畫海豚的solidworks教程，呼吁保護珍稀動物。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

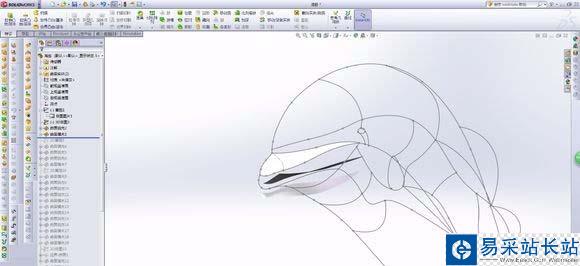

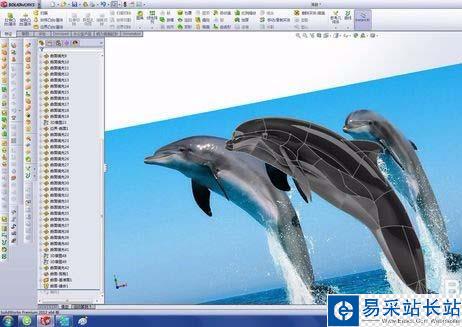

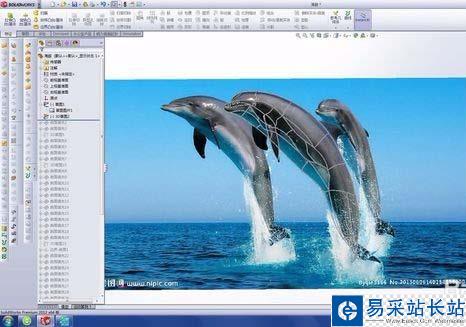

1、3D草圖。首先你得準備一張近似側面的海豚照片將其側解剖線用2D草圖的樣條曲線描出來，作為下面步驟的基線，根據這張圖新建3D草圖，根據圖中體積和陰影關系將海豚細分曲面，于是得到上面的草圖

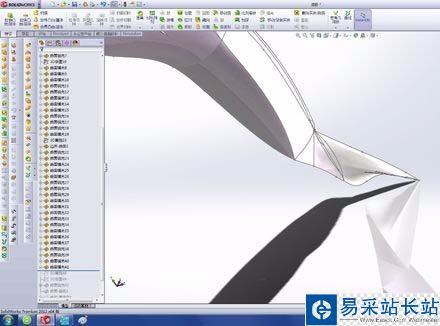

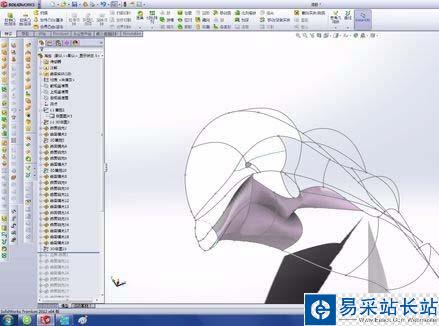

2、將圖片的草圖隱藏留下3D草圖和側解剖線的草圖。接下來就是一個面一個面用3D草圖投影邊線，用曲面填充/邊界曲面去填補，不用任何相切關系，面與面接觸就好了，像這樣的細長3角面有時候不能生成想要的曲面，有必要另畫草圖，如圖中虛線，分割好后，逐個生成

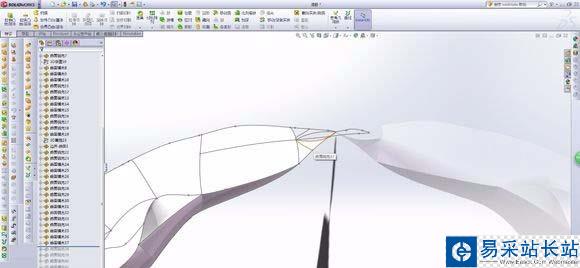

3、繼續曲面填充補曲面，海豚的腹部和背部是有肌肉的，如果這里不細分準確，哪邊突起哪邊凹下去，勢必會影響整個美觀，也就是像與不像的問題

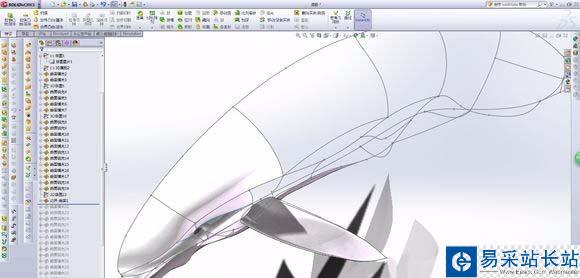

4、前鰭簡單的用一個閉合的樣條曲線（前圓后細扁）和另外兩條開環的曲線，用邊界曲面去生成光滑的曲面，這里要事先在第一個3D草圖里先規劃好

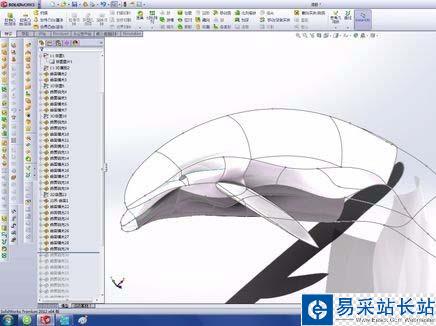

5、接下來補好腹部的曲面和尾部的面，由于海豚的尾部不是圓形的，而且腹部與尾部有明顯的分斷點，這里簡單的在原3D草圖里分割好就行了

6、把尾部補齊，和前鰭一樣，尾鰭也用同樣的方法處理

7、背鰭現將輪廓描出來，在下方畫一個向你人正視的方向微微鼓起的曲線，再畫一條中心引導線用于曲面填充，要不然直接填充，向內凹的那部分是做不出來的

8、將原來的側剖線和尾鰭一起生成平面區域，尾鰭和背部兩個曲面裁剪，縫合生成實體，海豚又沒有腳，就不需要對稱了，好在鏡像對海豚的整體沒什么太大的影響，將分好的面上色就行了

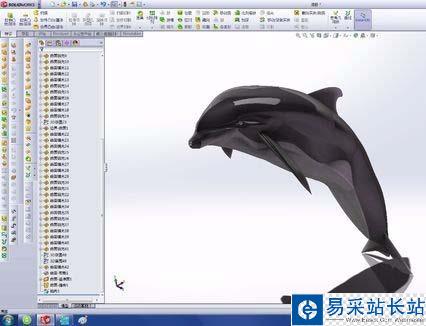

9、隱藏草圖，將顯示改為不顯示邊線，就完成了
