solidworks怎么在裝配體上顯示坐標系？下面我們就來看看坐標系的兩種顯示方法。

軟件名稱：SolidWorks 2017 SP0 官方中文免費版(附破解文件)軟件大?。?2.7GB更新時間：2017-02-27

方法一、只顯示裝配體坐標系

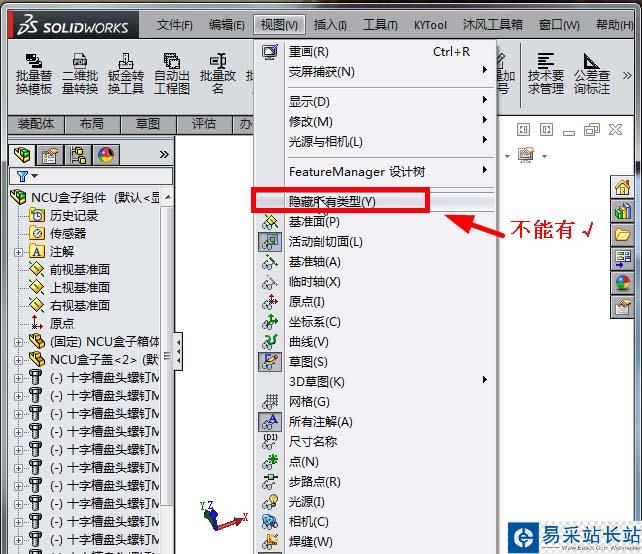

1、視圖中下拉菜單中的“隱藏所有類型”前面不能有√，

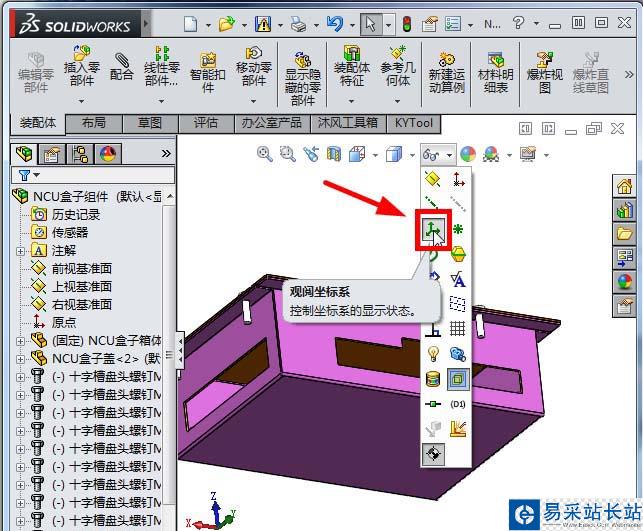

2、點擊“顯示/隱藏項目”，彈出下拉菜單，將觀閱坐標系選上，如圖所示

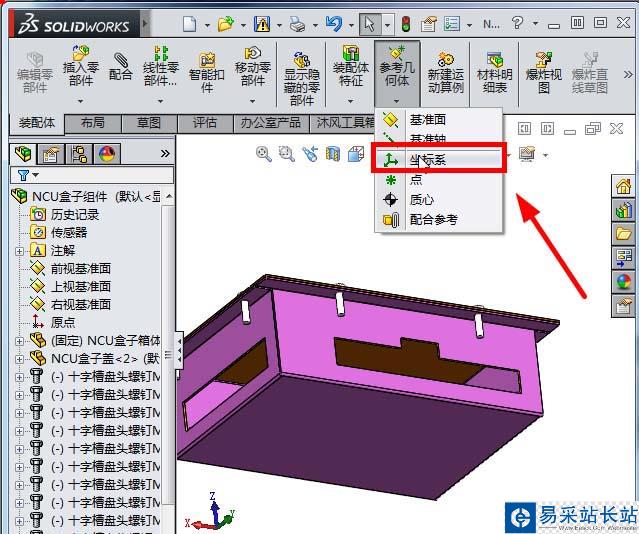

3、在參考幾何體中，打開坐標系

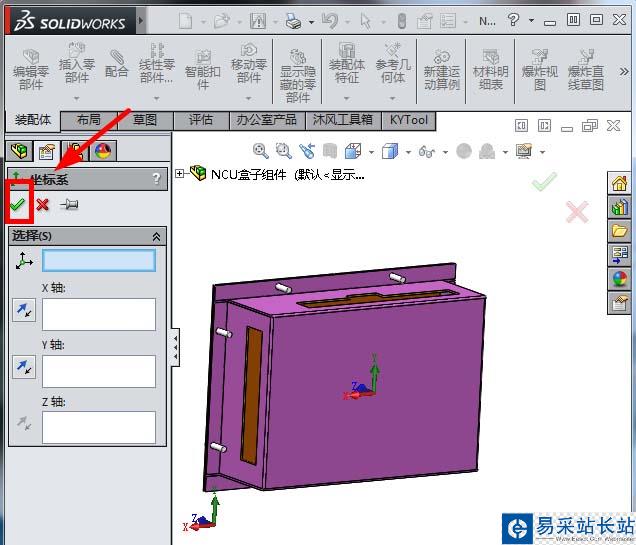

4、如果需要自己定義，就知己設置，如果不需要就打鉤確定，顯示的就是裝配體坐標系。

5、裝配體坐標系就顯示出來了。

方法二：顯示所有零件和裝配體坐標系

1、視圖中下拉菜單中的“隱藏所有類型”前面不能有√，

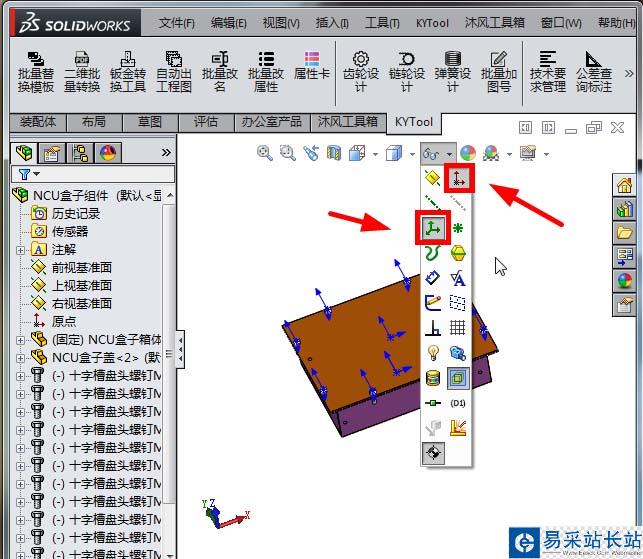

2、點擊“顯示/隱藏項目”，彈出下拉菜單，將原點和觀閱坐標系選上，如圖所示

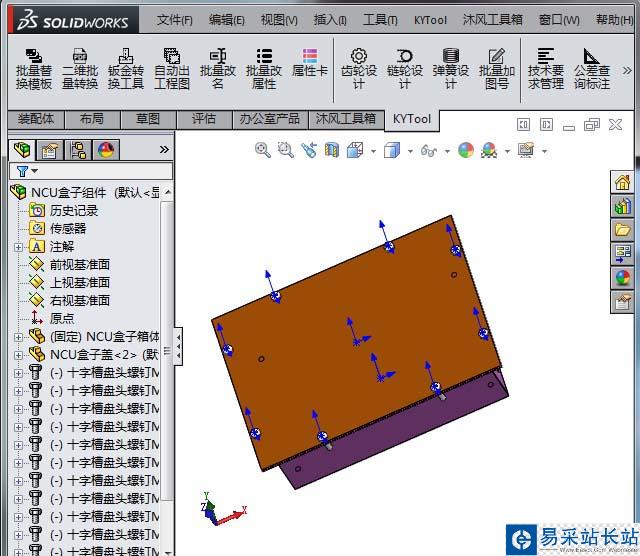

3、裝配體和零件體的坐標系就顯示出來了，如圖

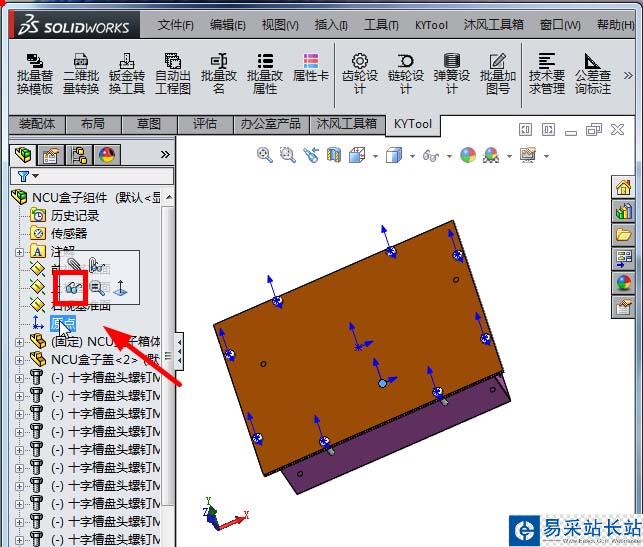

4、另外，裝配體太多零件，你想隱藏一些零件的坐標系，而只保留個別零件的坐標系，怎么操作呢，在設計樹下面找到原點，點擊隱藏即可

以上就是solidworks顯示坐標系的教程，希望能幫到大家，請繼續關注錯新站長站。
