solidworks中的工程圖紙和零件沒有關系，想要直接替換零件，該怎么替換呢？下面我們就來看看修改替換工程圖連接的零件的教程。

軟件名稱：SolidWorks 2009 SP0 32位/64位 免費中文安裝版(附安裝教程)軟件大?。?.67GB更新時間：2017-07-17

1、如圖所示，我們要將工程圖的零件關聯到圖中零件。

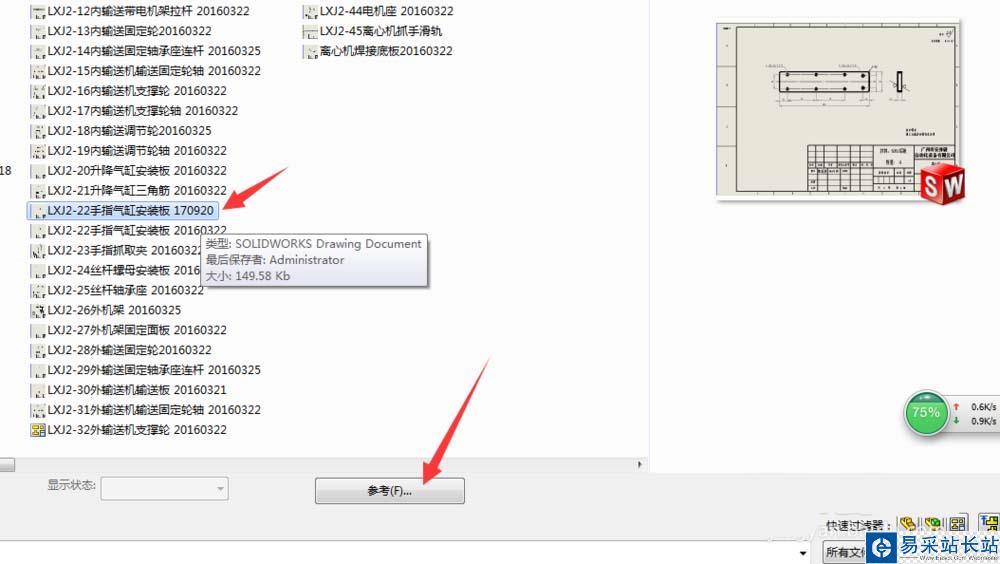

2、首先我們打開軟件，然后在打開界面中查看到要替換零件的工程圖，點中后擊參考。

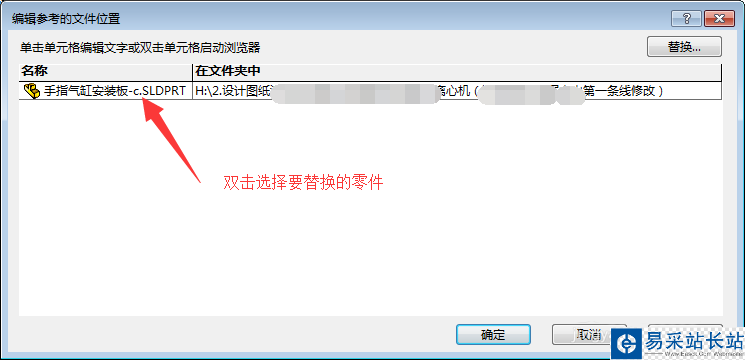

3、在彈出的窗口中，點擊名稱這一欄。

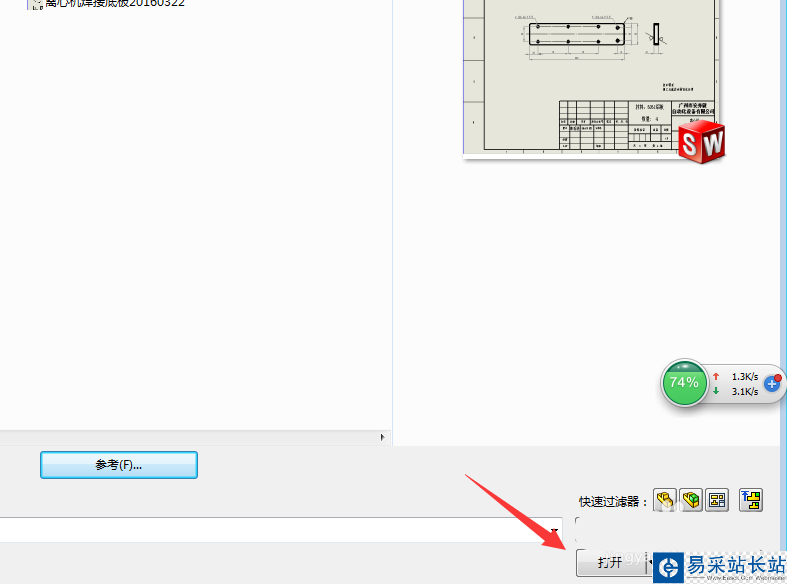

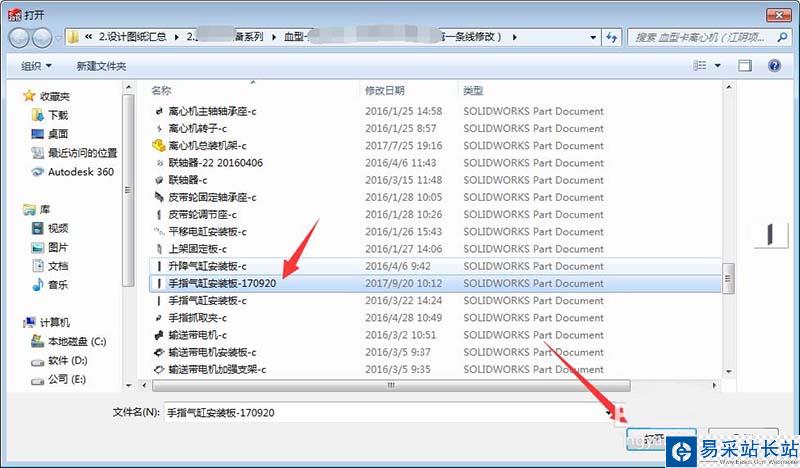

4、然后在接著彈出的窗口，選中要替換的零件，然后點擊打開。

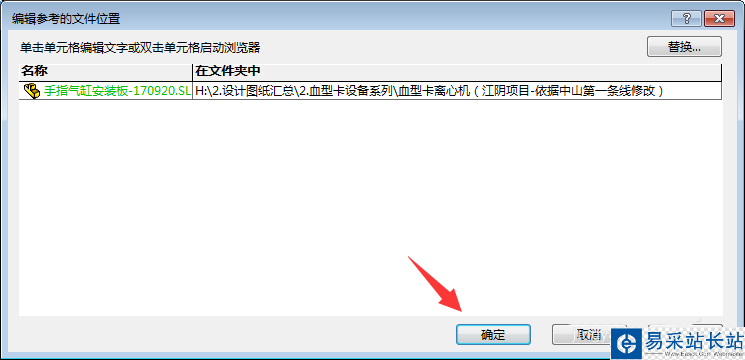

5、此時看到零件已顯示準備替換，點擊確定后即可確認完成。

6、替換后，打開工程圖查看是否已替換成功。

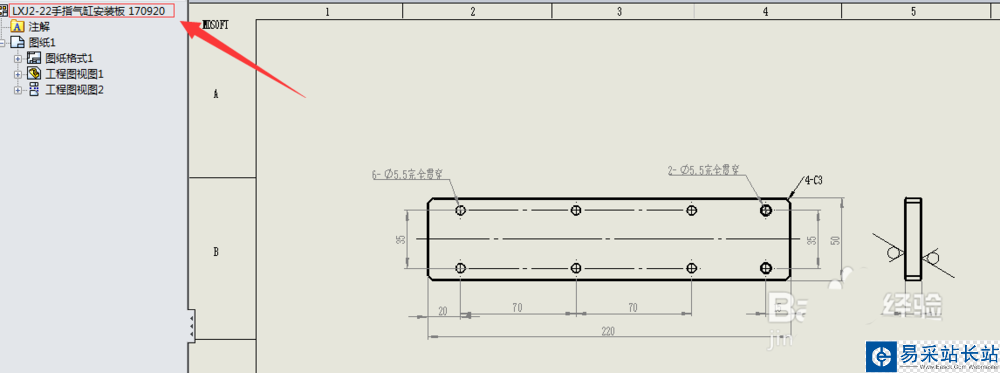

7、打開工程圖后，在左側即可顯示替換后的零件名稱。

以上就是solidworks替換零部件的方法，希望大家喜歡，請繼續關注錯新站長站。
