很多人覺得實體的創建要比曲面及鈑金簡單，所以這里介紹一下在solidworks中由實體轉換為鈑金的一些方法。

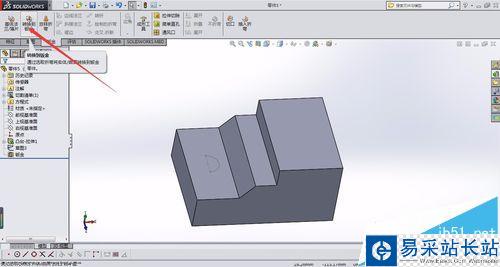

1、這里隨意畫一個臺階實體，并創建一個切口草圖，完成以后使用轉換鈑金命令。

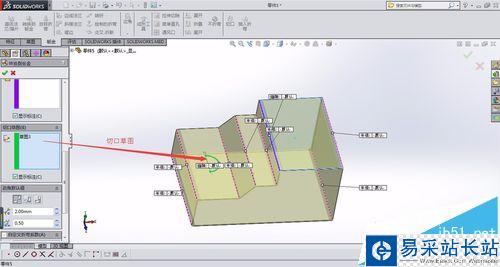

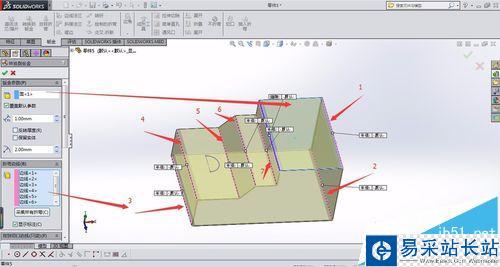

2、按步驟選擇固定面及折彎連線，同時再做一個切口

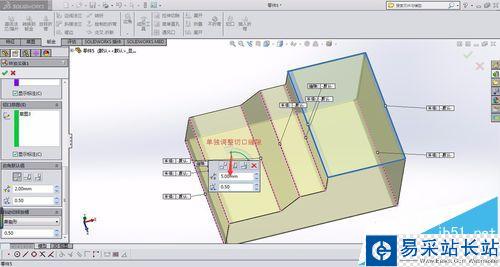

3、切口的寬度可以按單個縫隙調整，如圖所示

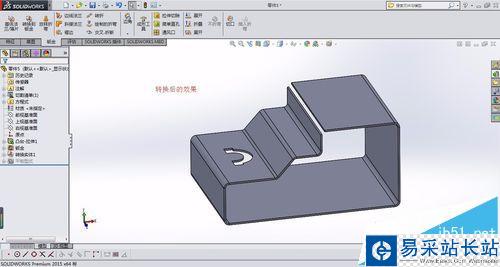

4、轉換完成以后效果如圖，注意開口位置不能選為折彎連線

5、順帶講一下鈑金的轉折命令，在需要轉折的板面位置做一條草圖直線，按圖所示選擇轉折深度

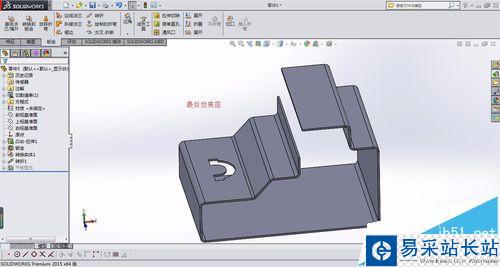

6、完成鈑金轉折后效果如圖。

注意事項：切口草圖不可以封閉，選擇連線第一條必須為固定面的一條連線。
