solidworks乒乓球臺及球網設計和打球時人動畫制作

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

1、先創建一個乒乓球臺，直接使用拉伸凸臺命令，球桌大概長2米，寬1.5米，高1米，完成后如圖所示。

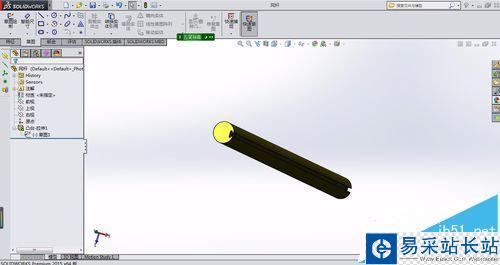

2、創建中間的球網支撐桿，直徑40毫米，高度350毫米左右，拉伸一條球網卡槽，如圖

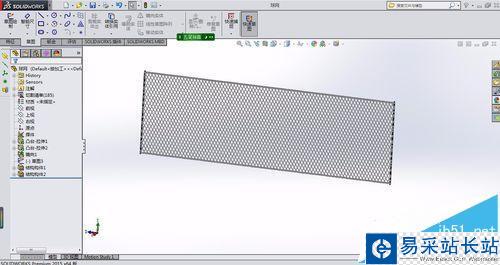

3、制作乒乓球網，先按前面支撐桿的卡槽制作網卡塊，橫向繪制球網上下邊網，完成后將網卡塊鏡向到球網另一側。完成后繪制球網網格，使用草圖線段繪制完成，插入結構構件（使用先前繪制的管構件，這方面有問題可參照經驗引用部分的構件制作），完成后如圖。

4、將支撐桿和球網進行裝配及約束，使球網卡塊剛好配合支撐桿卡槽，上下留幾毫米的間隙，完成后如圖

5、添加乒乓球臺裝配及約束，使球網部分剛好位于球臺中間，如圖

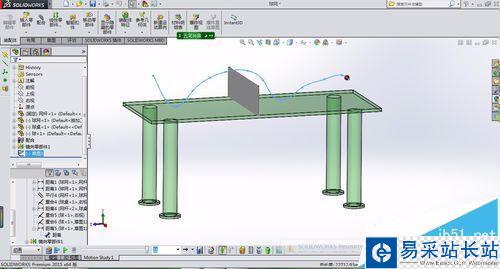

6、完成裝配后繪制乒乓球運動軌跡，使用樣條曲線命令，注意基準面的選擇，如圖，選擇裝配乒乓球，約束和曲線重合，球心距離曲線頂點一定距離（自己隨意調整至合適位置）

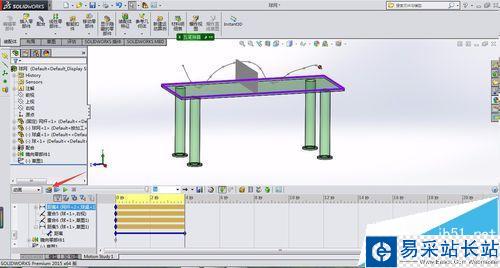

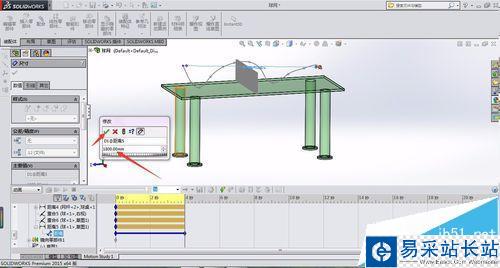

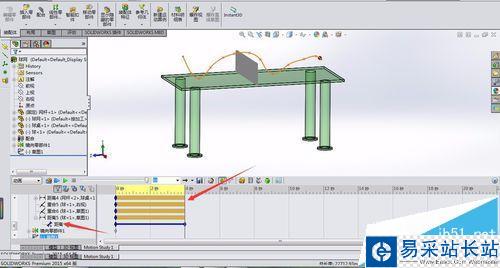

7、打開左下角的運動算例，設置運動時間為4秒，將時間條拉至4秒位置，編輯距離尺寸為1800毫米（看自己線條長度，可以隨意調整），全部如圖所示

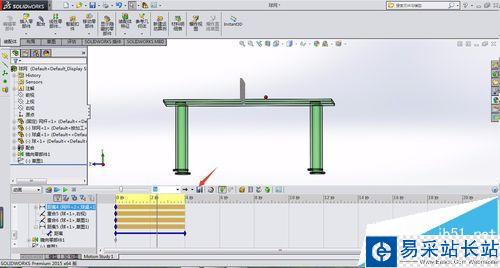

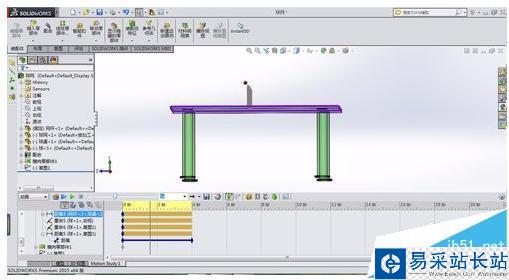

8、完成后點擊運動計算，球體開始移動，使用播放可以反復觀看球的運動過程，如圖

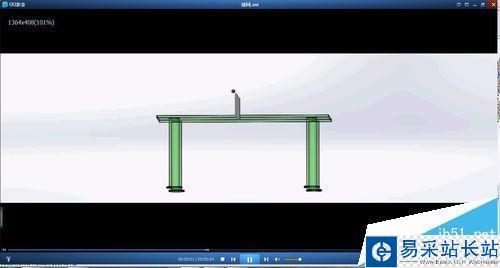

9、點擊保存動畫，可選擇動畫視頻格式，最后用播放器播放過程如圖

注意事項：

本篇進行的不同材料的編輯，但沒有做出講解，因為這里主要介紹的裝配動畫制作。
