在solidworks進行機械設計時，會遇到鈑金件的圓頂方底（天圓地方）。因要進行數控直接加工，為方便設計和直接出鈑金加工圖，因此要將其繪制成鈑金件，以便展開出圖，如下圖。

軟件名稱：SolidWorks 2010 SP2.1 中文破解免費版軟件大?。?.64GB更新時間：2013-07-29

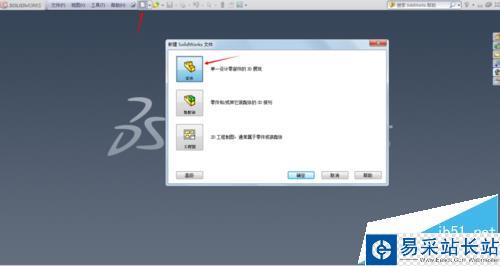

1、打開solidworks軟件，進入零件建模環境。

2、在上視基準面繪制如下草圖。繪制完成后退出草圖。

注：須將草圖斷開（1mm為例），否則不能進行鈑金放樣折彎；草圖一定不能出現直角，否則不能進行鈑金放樣折彎，需繪制圓角

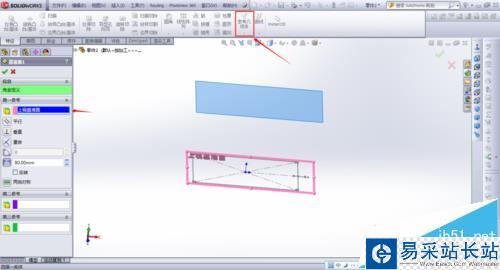

3、建立參考基準面：點擊參考幾何體，選擇上視基準面，距離輸入80mm。

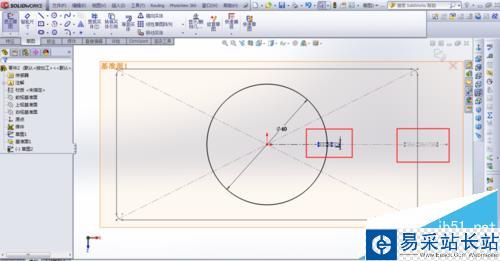

4、點擊參考基準面1進行如下草圖繪制。

注：圓形要與下面方形開口方向一致，且開口大小相同

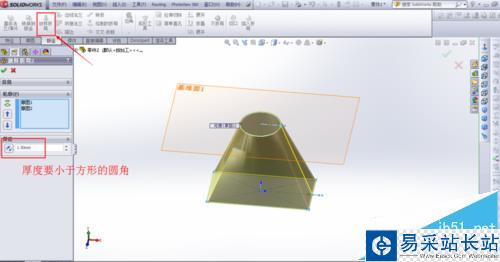

5、選擇鈑金下面的放樣折彎命令，依次選擇草圖1和草圖2，并注意下面的厚度值（注：值要小于之前方底的圓角值才行）。確定退出完成圓頂方底建模。

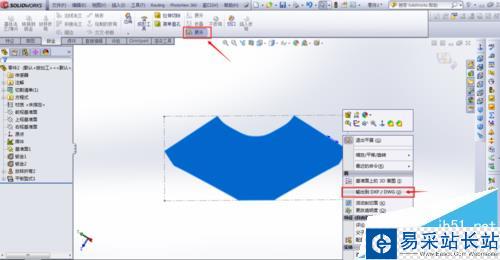

6、點擊展開命令可將其展開（再次單擊展開即可恢復原狀），在展開平面上點擊右鍵出現如下圖所示的菜單，選擇輸出到DXF/DWG即可直接生成數控加工的圖紙。

注意事項：

要繪制圓頂方底成功，一定要注意前面注內的內容。
