該經驗為大家分享一篇ansys有限元怎么將solidworks繪制的導入進去的教程

1、首先，雙擊或者右鍵打開我們的solidworks軟件，這里以2015版本為例，其他版本的solidworks都可以使用該教程。新建一個零件，點擊確定。

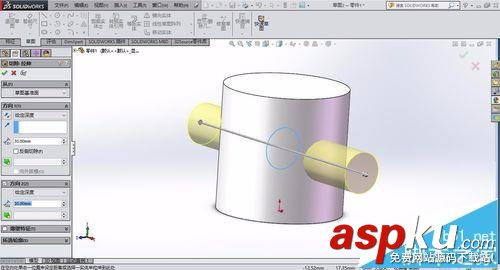

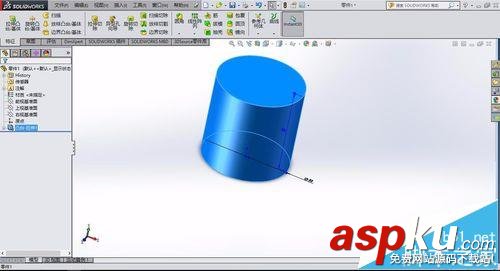

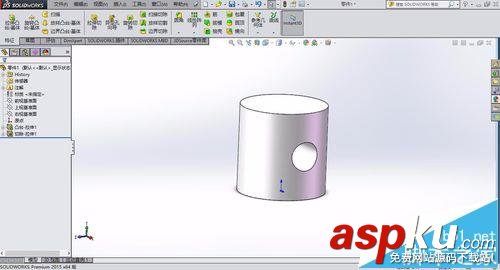

2、我們先繪制一個模型，點擊拉伸凸臺，繪制草圖，繪制直徑為30的圓，拉伸深度為30；接著點擊拉伸切除，繪制直徑為10的圓，使用方向2并且為完全貫穿。完成零件的繪制。

3、完成零件的繪制后，我們將保存問哦parasolid文件，后綴名為x.t文件，由于ansys軟件是不支持中文的，所以我們也要把文件的中文名改為英文名，點擊確定完成保存。

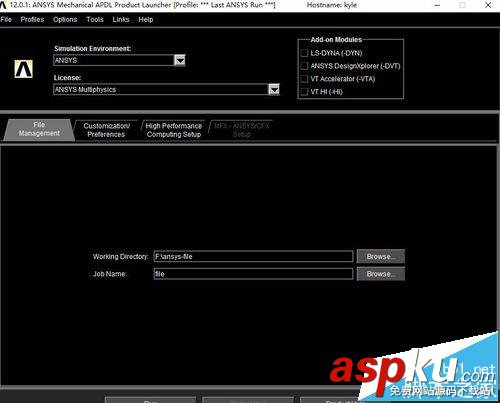

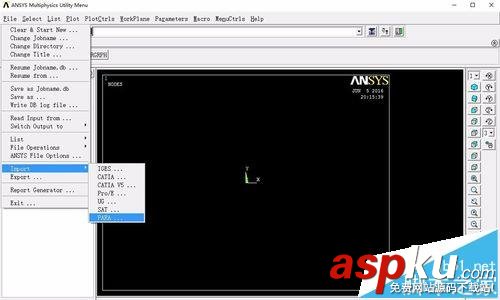

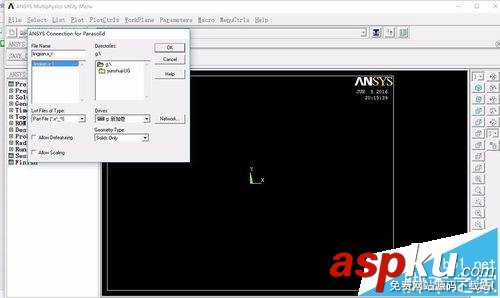

4、然后，我們雙擊或者右鍵打開我們的ansys12.0軟件，默認路徑和job即可，點擊run進入ansys界面。然后我們將solidworks所畫的模型導入進去，具體如下圖所示。

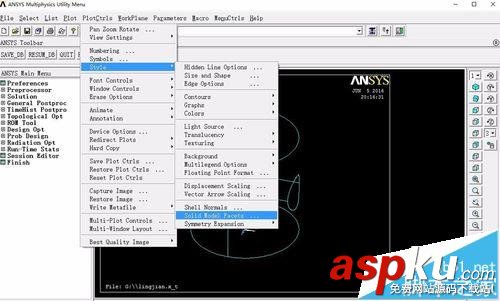

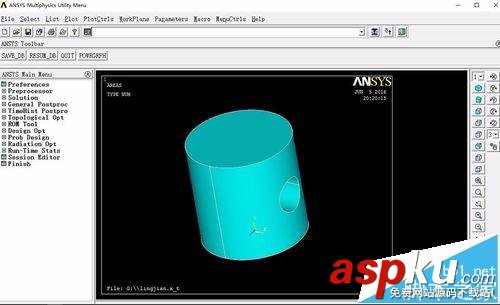

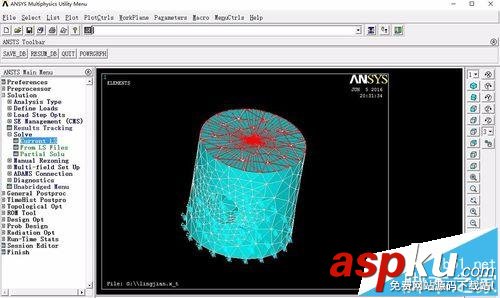

5、然后我們將線框圖轉化為實物圖，具體的操作步驟在圖中已有顯示。如果模型的單位體積過大，則需要等待一些時間，或者鼠標右鍵選擇第一個選項，刷新一下就可以顯示出來。

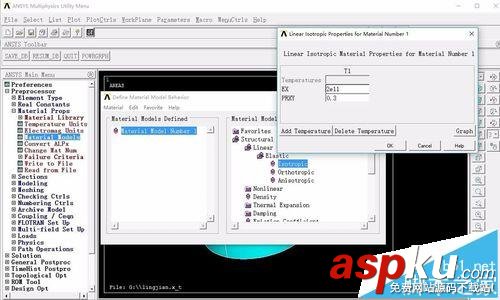

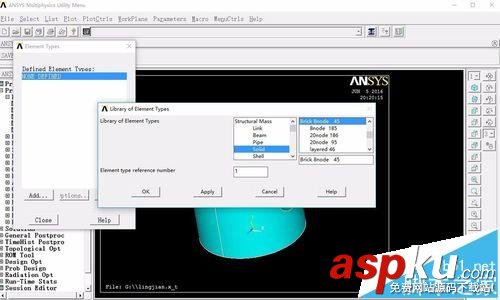

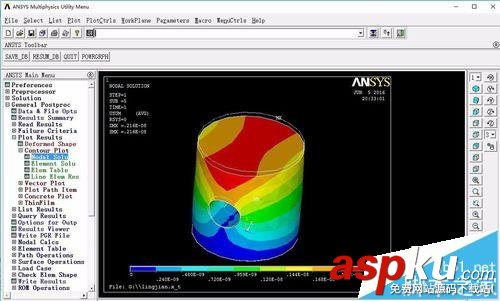

6、最后，就是我們的定義單元類型，材料類型，網格處理、施加載荷、求解查看結果的過程了，網格處理時需要注意網格的大小，網格過小會影響計算時間的。具體的可以參考我的經驗來做，可以舉一反三，步驟類似的。
