這些燈光特級效果大部分都需要靠聚光燈來完成，所以還需要進一步了解聚光燈的各種特性。

聚光燈特性

聚光燈特有的屬性是 Cone Angle ， Penumbra Angle 和 Dropoff 。 Cone Angle 控制光束擴散的程度，通常采用默認值 40 °。 Penumbra Angle ，該值為正時，外部矩形區域邊緣模糊不清；該值為負時，內部矩形區域模糊，邊緣輪廓不清。

另外，還可以通過 Decay Regions 操作器來把聚光燈的光束分成若干個區域，并且指定哪一個區域被照亮，哪一個區域不被照亮，具體操作步驟如下：

(1) 創建一個如圖 7-21 所示的場景，在這個場景中包括一盞聚光燈和一個 NURBS 平面。

(2) 選取創建的聚光燈，然后執行 Display → Camera → Light Manipulator → Decay Regions 命令，結果如圖 7-22 所示。

圖 7-21 建立場景 圖 7-22 Decay Regions 命令效果

燈光操作器允許用戶調整燈光和某一屬性設置。在攝影機視圖和燈光視圖中，該操作器都是可見和可利用的。

選取燈光物體，然后執行 Modify → Transformation Tools → Show Manipulator Tool 命令，即可在視圖中看到燈光操作器，如圖 7-24 所示。

圖 7-24 燈光操作器

● Pivot ：燈光的中心位置，利用它可以精確移動光源的位置。

● Cyling Index ：單擊該圖標，可以在操作器的不同類型中進行切換。

● Cone Angle ：在視圖中運用鼠標左鍵移動該圖標，可以快速改變聚光燈圓錐角 度的大小。

● Center of Interest ：移動興趣點，可以精確地改變聚光燈的照射方向。

● Decay Regions ：移動 Decay Regions 操作器，將聚光燈光束分為 3 份，并且指 定哪個區域被照明，哪個區域不被照明。

輝光

輝光的強度、形狀和顏色都受到大氣的影響，一般情況所看到的輝光都是由太陽所產生的。例如，在霧天，太陽的周圍有一個較大的輝光。在光源處一般都可以看到輝光。

輝光與光源的強度和顏色緊密相關。例如，太陽的輝光就比普通白熾燈的輝光要強烈的多。如果要得到一個較為理想的燈光，不僅要改變輝光的顏色和強度，而且還要改變輝光的尺寸和柔和度。

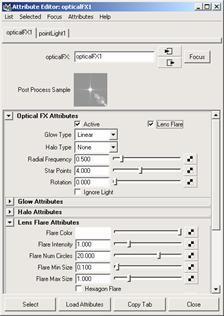

在 Maya 中，輝光有許多控制屬性，選中一盞燈光，然后打開其 Attributo Editor 對話框，在 Light Effects 區域中，單擊 Light Glow 右側的 按鈕，這樣系統就會自動建立起一個 OpticalFX 節點，如圖 7-25 所示。該節點是和燈光節點相互聯系的。

圖 7-25 創建節點

下面介紹輝光的各種屬性。

● Glow Type ：該下拉列表中列出的是輝光的 5 種類型，其效果如圖 7-26 所示。

圖 7-26 各種輝光類型的效果

● Glow Color ：設置輝光的顏色。

● Glow Intensity ：改變輝光的亮度和大小。

● Glow Spread ：改變輝光的尺寸大小。

● Star Points ：改變輝光束的數量。

● Glow Radial Noise ：設置輝光度的亮度。

● Glow Star Level ：設置輝光束的寬度。

● Glow Opcity ：設置輝光的不透明度。

● Radial Frequency ：成比例改變輝光束的數量和寬度。

● Rotation ：旋轉輝光束。

● Glow Radial Noise ：設置輝光束的隨機率。

光暈

光暈效果指的是強光周圍的一個圈光，主要是由于環境中粒子的折射以及反射形成的。根據產生光暈的物體表面類型和光的強度不同，光暈產生的大小和形狀也有所不同。一般情況下，在出現光輝效果的同時，也通常帶有一些光暈效果。

光暈的控制屬性與光輝的控制屬性基本相同，但也有一些自身所特有的屬性，如圖 7-27 所示。通過設置其自有屬性，可以改變整個光暈的外表狀態。

圖 7-27 光暈的屬性

● Halo Type ：在這個下拉列表中，列出了 5 種不同的光暈類型，它們的效果如圖 7-28 所示。

圖 7-28 光暈的各種效果

● Halo Color ：設置光暈的顏色。

● Halo Intensity ：設置光暈的亮度。

● Halo Spread ：設置光暈的尺寸大小。

Maya 為制作真實的鏡頭光斑效果提供了大量的控制屬性，如圖 7-29 所示。通過改變這些屬性要素，可以改變透鏡光斑效果的外表狀態，讓光斑效果更加真實或者更復雜。

圖 7-29 鏡頭光斑的各種屬性

在 OpticalFX 節點屬性中的 Optical FX Aattributes 選項組中，選中 Lens Flare 復選框，即可使用鏡頭光斑效果，同時， Lens Flare Attributes 選項組中的各種屬性參數被激活。

● Flare Color ：在 Lens Flare 里的顏色與鏡頭通常的 Color 屬性有點不同，鏡頭光斑顏色是一種色彩光譜，其范圍由 Flare Color Spread 屬性決定。

● Flare Intensity ：設置透鏡光斑的亮度大小。

● Flare Num Circles ：改變鏡頭光斑中，光圈的數量。

● Flare Min Size 和 Flare Max Siza ：設置透鏡光斑的尺寸大小。

● Flare Focus ：改變透鏡光斑的銳利度。

● Flare Vertical 和 Flare Horizontal ：設置透鏡光斑的延伸方向。

● Flare Length ：設置透鏡光斑的延伸長度。

提示：

要為場景設置一個非常逼真的燈光效果，需要進行不斷的嘗試。在一般情況下，初次設置場景燈光的成功率很低。

體霧

體霧能夠產生燈光透過灰塵和霧的自然效果，利用它可以制作出類似汽車燈光穿過大霧的效果。典型的體霧效果如圖 7-30 所示。

圖 7-30 體霧效果

提示：

適當的使用體霧可以給環境增加一些細微的效果，這是運用一般的光或者紋理所無法得到的效果。

創建體霧的方法與創建燈光特效的方法基本相似。在場景中選擇產生體霧的燈光，然后打開其 Attribute Editor 對話框，在 Light Effects 區域中，單擊 Light Fog 右側的 按鈕。這時系統會自動創建一個 Light Fog 節點，如圖 7-31 所示。

圖 7-31 創建 Light Fog 節點

體霧的設置不僅可以被分配給一個燈光，而且還可以被分配給一系列的燈光，雖然許多燈光可以使用同一個體霧設置，但是當所有的燈光參數不同時，體霧的效果更加真實。體霧也有許多控制屬性，利用 Lightshape 節點面板的這些屬性可以改變體霧的外觀狀態。

● Color ：設置體霧的顏色。

● Fog Intensity ：設置體霧的亮度和大小。

● Decay Rate ：設置體霧的亮度衰減。

● Intensity Curve ：設置聚光燈體霧的亮度衰減。

● Color Curve ：設置聚光燈體霧的顏色衰減。

下面制作一個體霧的實例。具體操作步驟如下：

(1) 創建一個如圖 7-32 所示的場景，在這個場景中主要包括一個平面物體、一個字母 M 和一盞聚光燈。在制作這個場景時，燈光照射的圓錐范圍一定要把整個字母 M 包括在內。

(2) 選中燈光物體，并且打開其 Attributo Editor ，設置燈光的顏色為亮黃色； Decay Rate 為 None ； Intensity 的值為 2 。打開 Depth Map Shadow Attributes 選項區域，選中 Use Depth Map Shadow 復選框，使物體產生陰影。

(3) 在聚光燈的 Attributo Editor 中，打開 Light Effects 區域，單擊 Light Fog 右側的指定節點按鈕，這時 Attributo Editor 窗口中將列出體霧的各種屬性參數，更改 Density 的值為 1.0 。

(4) 對當前的場景進行渲染，最后的結果如圖 7-33 所示。

圖 7-32 體霧測試場景 圖 7-33 體霧的渲染效果

用戶不僅可以為體霧指定單一的顏色，而且還可以為體霧指定紋理貼圖，這樣可以產生更加奇妙的效果，例如，為體霧顏色指定漸變色貼圖，可以產生彩虹的效果。繼續用上面的例子來看一看指定紋理貼圖的效果。具體操作步驟如下：

(1) 在場景中重新選中燈光物體，并打開其 Attributo Editor 窗口。在該窗口中單擊 Light Fog 標簽按鈕，以進入體霧的屬性控制面板。

(2) 單擊 Color 右側的指定節點按鈕，這時會彈出 Create Render Node 對話框，如圖 7-34 所示，選中 Fractal 貼圖。

圖 7-34 Create Render Node 窗口

(3) 現在可以對場景進行渲染了，最后結果如圖 7-35 所示。

圖 7-35 體霧的渲染效果

教程結束，以上就是Maya 7.0 燈光中的燈光效果知識介紹，操作很簡單的，你學會了嗎？希望能對大家有所幫助！
