編者按：萬眾矚目的Maya2013令人驚艷的新功能，想必眾多CGer已經有所耳聞了，此次升級既有重頭戲Node Editor和GPU Cache，又有實用而又給力的比如nHair，Atom，Mandelbrot Textures，Retime Tool，Free Image Plane；總之，新功能眾多，交互性也更加方便。那么，Maya2013這些新功能如何使用，實際應用效果如何？Autodesk官方給出了全面測評與解析，讓你清晰全面了解Maya2013：

　　 閱讀索引

　　■ 基礎篇：Node Editor、Pipeline Cache、File Referencing

　　■ 綁定篇：Heat Map熱量貼圖、整合的Human IK控制面板

　　■ 動力學篇：nHair系統及其他

　　■ Viewport2.0篇：Consolidate World、材質&燈光、渲染設置

　　■ Mental Ray篇：BSDF Shader

　　■ 動畫篇：Atom、Retime Tool、Stepped Preview、Live Character Streaming、非線性動畫編輯

　　■ 其他新增功能：Free Image Plane、Mandelbrot Textures、與3ds Max交互、Ubercam、Playblast 更新

　　基礎篇

　　基礎之Node Editor

　　長久以來，Maya用戶一直都很渴望能用上新的材質編輯器，以清楚的顯示節點屬性和連接。早在2004年就有熱心用戶幫忙重新設計了Maya的UI和材質編輯器，如圖1，具體細節參看這里"A suggested redesign for Maya's user interface" (http://www.creativecrash.com/forums/general-usage/topics/a-suggested-redesign-for-maya-s-user-interface)。甚至在3ds Max也添加了新的材質編輯器（Node Joe）后，Maya還是沒有任何動靜。曾幾何時，在Maya中打開Hypershade也變得巨慢無比。

圖1 網友2004年設計的Maya 材質編輯器

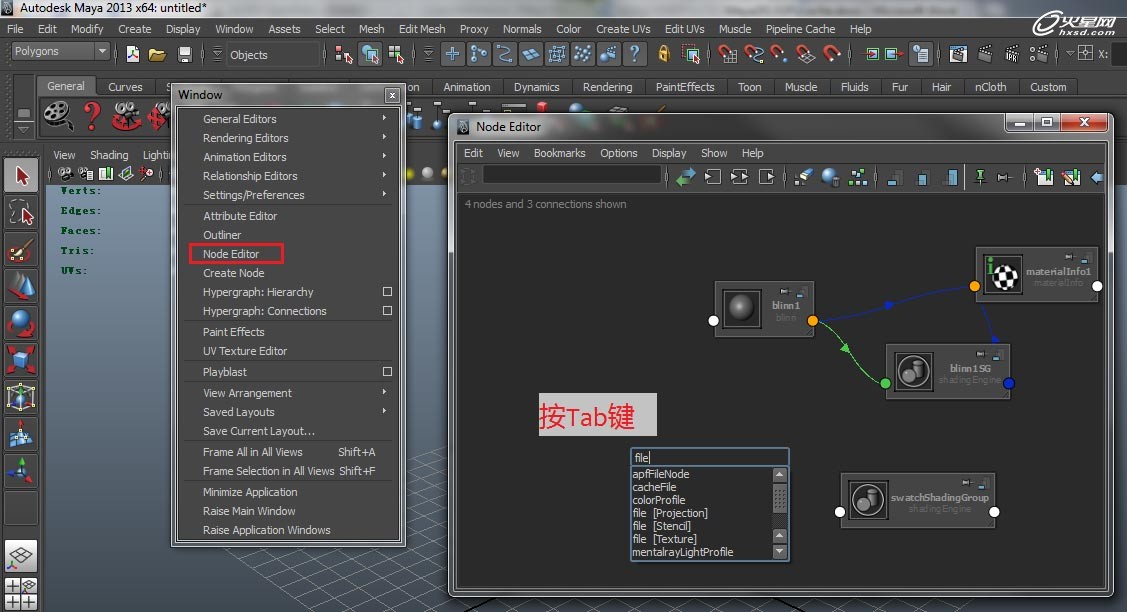

　　現在，好消息終于來了！Maya2013為用戶添加了全新的Node Editor（節點編輯器）。使用Window | Node Editor即可打開Node Editor。按Tab鍵輸入要創建的節點名稱即可快速創建節點（包括材質節點）如圖2。

圖2 節點編輯器中按tab創建節點

　　點擊節點右上角的圖標即可快速切換當前節點的顯示方式，可以顯示所有屬性，顯示連接屬性，隱藏所有屬性，如圖3。

圖3

　　可收縮/擴展顯示節點

　　相比Hypershade來說， Node Editor的打開速度更快，另外一個比較方便的地方是可以同時打開多個節點編輯器（Node Editor），查看不同節點，如圖4；不像Hypershape，同時只能打開一個窗口。

圖4 同時打開多個節點編輯器

　基礎之Pipeline Cache

　　工業光魔（ILM）和索尼（Sony Pictures Imageworks）在SIGGRAPH 2011上發布了一種新的緩存（Cache）格式Alembic，它是個開源項目，并被視為電影級的緩存格式，發布后迅速走紅并開始被各大軟件所支持。

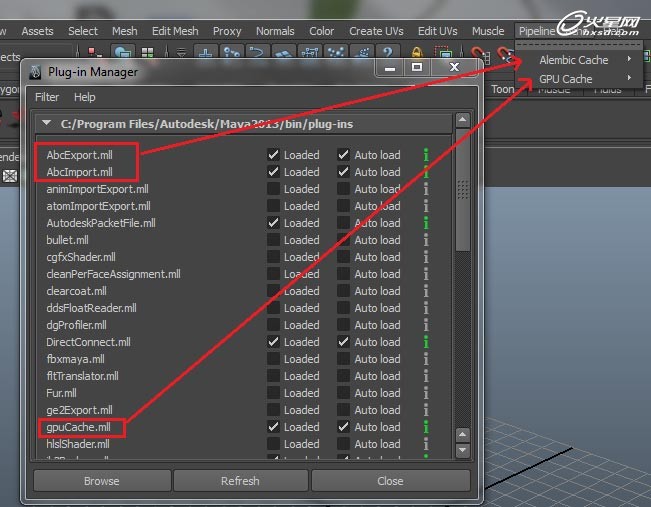

　　為此，Maya2013中添加了新的Pipeline Cache，并分為Alembic Cache（由工業光魔和索尼開發的插件，AbcExport.mll和AbcImport.mll）和GPU Cache（由Autodesk開發的插件，gpuCache.mll），如圖5。

圖5 Alembic Cache插件和GPU Cache插件

　　使用Pipeline Cache | Alembic Cache | Export All To Alembic或者Pipeline Cache | GPU Cache | Export All，均可把Maya場景導出為.abc文件（即Alembic緩存）。但是使用Alembic Cache或者GPU Cache將Alembic緩存導入到Maya中的效果卻不盡相同。

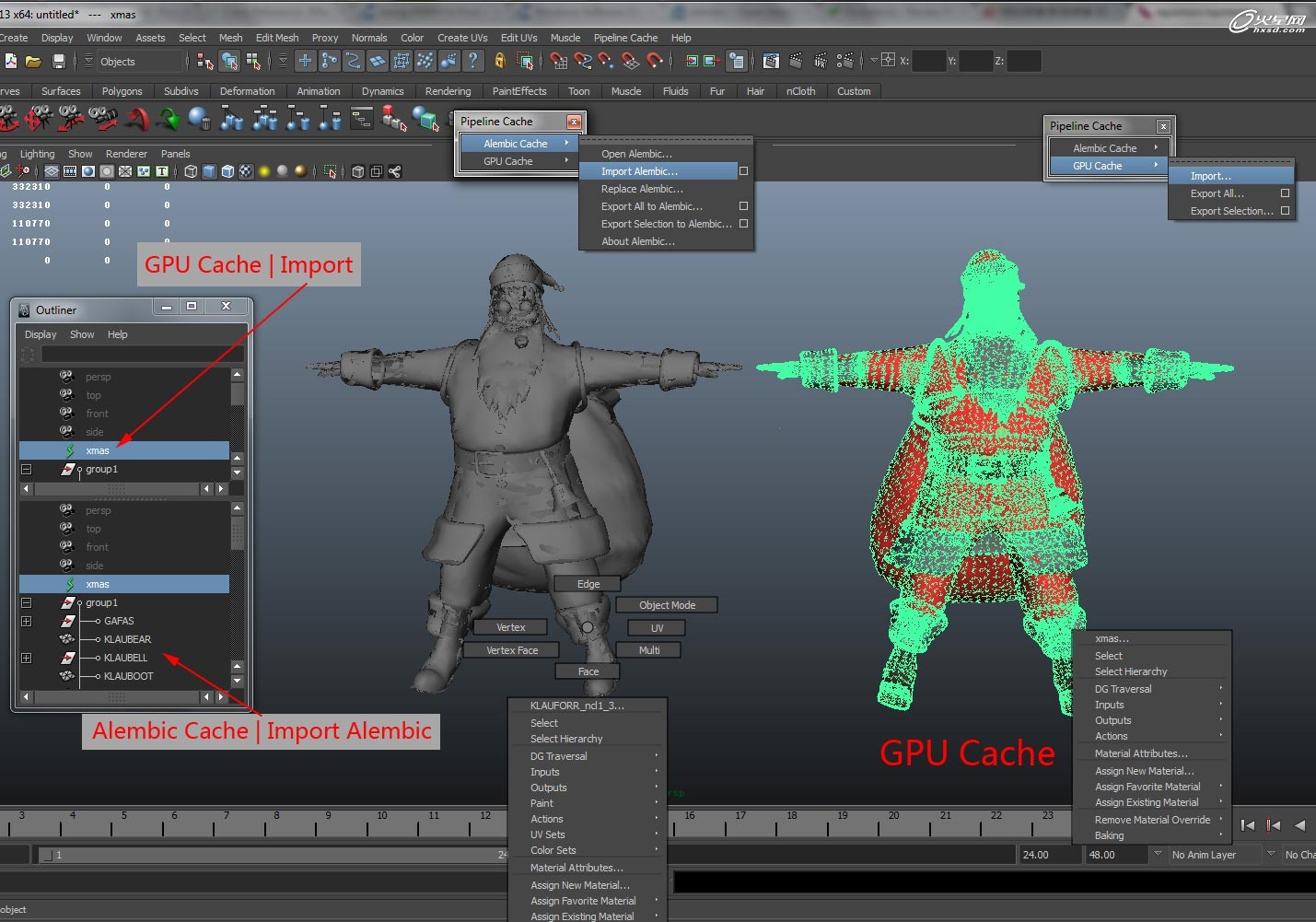

　　如圖6，左側的模型是使用Pipeline Cache | Alembic Cache | Import Alembic把.abc文件導入到Maya，從Outliner和右鍵菜單可以看出，Alembic緩存被轉換為一般的Maya Mesh，可以編輯頂點/邊/面等，但材質信息全部丟失；

　　而右側的模型是使用Pipeline Cache | GPU Cache | Import把.abc文件導入到Maya，從Outliner的圖標和右鍵菜單可以看出，Alembic緩存作為一種特殊類型的幾何體被導入了Maya，該物體的頂點/邊/面無法被編輯，其線框在視圖中也被顯示為虛線，但保留了基本的顏色和材質信息，物體的位置和方向依然可以被自由編輯。

　　如果使用objectType命令查詢左側和右側的物體類型，則分別返回mesh和gpuCache。

　　值得一提的是，GPU Cache和Alembic Cache互相兼容并支持各自導出的.abc文件。

圖6 Alembic Cache導入和GPU Cache導入對比

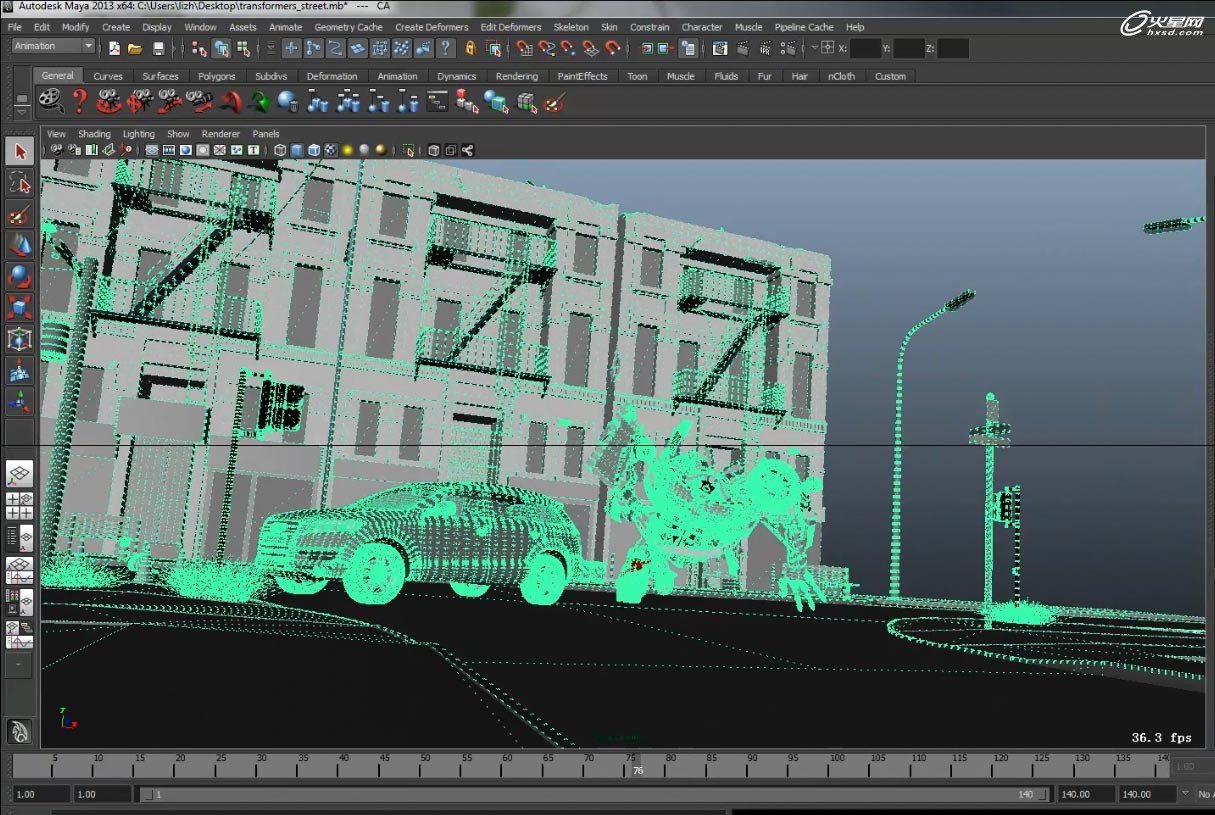

　　上圖右側的GPU Cache，雖然犧牲了編輯功能（這也正是緩存的特點），但在視圖中顯示和刷新的速度則大大提高。如圖7，對于復雜的場景和動畫，使用GPU Cache | Import，可以把幀率從4 fps（Frame Per Second）提高到36 fps！所以如果想要快速預覽復雜場景和動畫，首選GPU Cache。

　　在游戲、電影等流水線上，顯然不是每個階段都很需要編輯模型的頂點/邊/面，例如Layout（布置），Previz（預覽），Lighting（光照）等階段，大家更希望很快的預覽到物體的位置和形狀并重新擺放組裝，或者快速查看光照陰影進而調整燈光的參數。而這些需求，GPU Cache都可以做到！

　　本人認為GPU Cache堪稱Maya近年來少有的革命性新功能。GPU Cache犧牲了編輯功能而換來了預覽性能的極大提升。在電影和游戲場景越來越龐大和復雜的今天（數字城市、大樓爆破比比皆是），可以預料的是，GPU Cache的出現將大大加快Previz（預覽），Lighting（光照）等流程。

圖7 GPU Cache大幅提升視圖交互性能

基礎之File Referencing

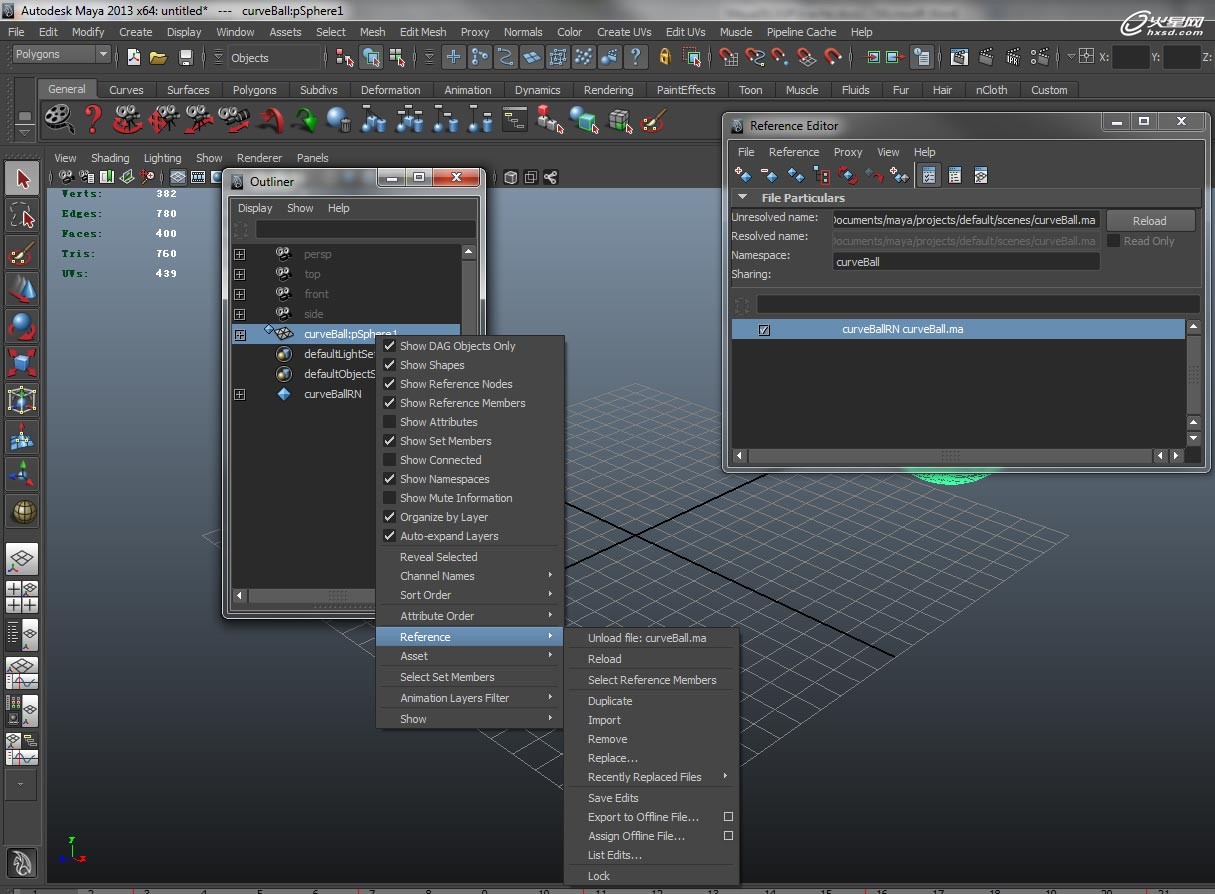

　　對于Reference來說，在Maya2013中最可喜的變化是把Reference Editor（File | Reference Editor）的操作添加到Outliner的右鍵菜單了，如圖8，在Outliner中單擊右鍵，即可查看Reference菜單。

圖8 Outliner的右鍵Reference菜單

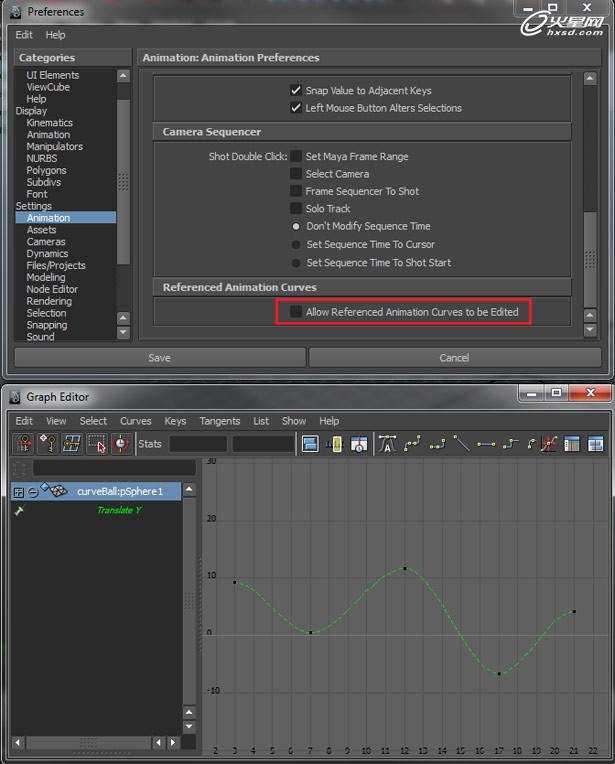

　　Maya2013另外一個新功能是編輯Reference文件的動畫曲線。舊版本的Maya, 當前場景中不能編輯Reference文件的動畫曲線，如圖9，Reference的動畫曲線在Graph Editor中顯示為虛線。

　　而在Maya2013中，Window | Settings/Preferences | Preferences，打開配置窗口，在Settings|Animation中勾選" Allow Referenced Animation Curves to be Edited"（允許參考動畫曲線被編輯）即可編輯Reference的動畫曲線。

圖9允許參考動畫曲線被編輯

　　在Graph Editor中勾選View | Show Buffer Curves，甚至可以同時顯示Reference的動畫曲線和編輯后的動畫曲線，以做對比（圖10）。

圖10 同時顯示Reference的動畫曲線和編輯后的動畫曲線

　綁定之二：整合的Human IK控制面板

　　從Maya 2012開始，Maya和Motionbuilder統一了HumanIK操作面板，這使得在不同軟件中操作可以獲得相似的體驗。不過也有人反映操作HumanIK，需要不斷地在幾個面板中來回切換，不是很方便。于是在Maya 2013中，我們驚喜的發現HumanIK面板工具得到了整合，只需要在一個面板窗口中就可以完成對多個角色的操作。

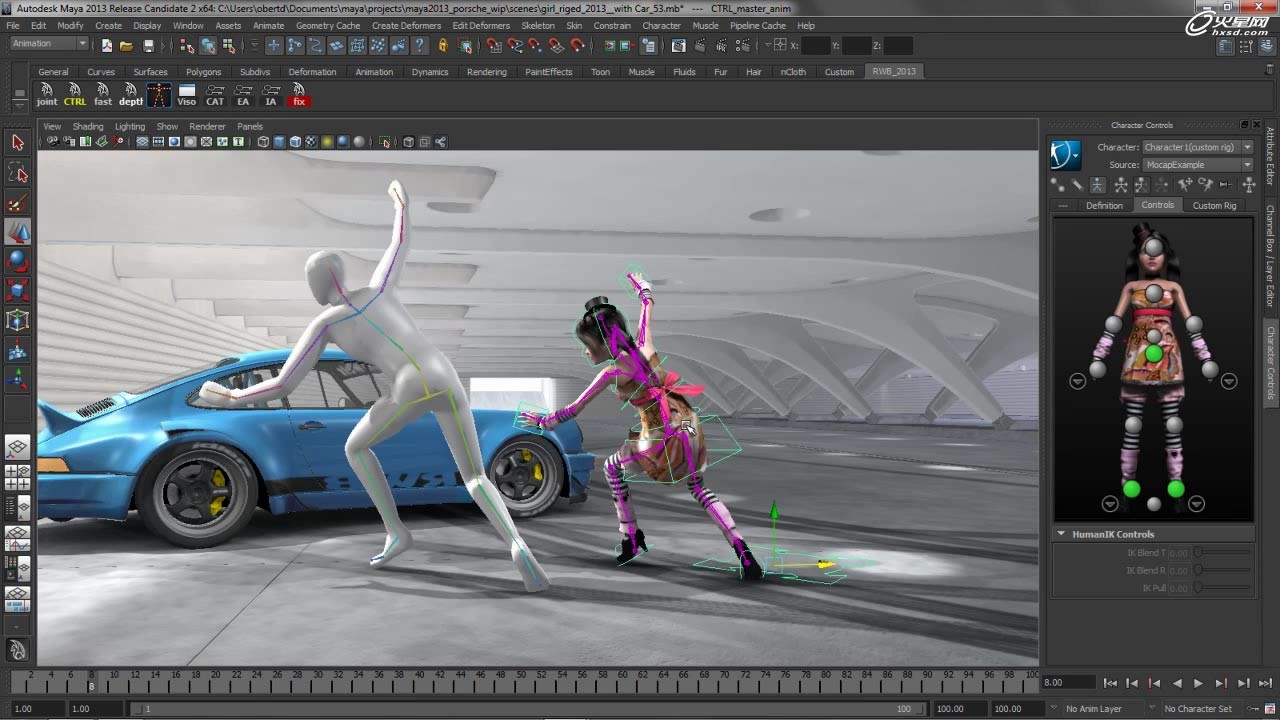

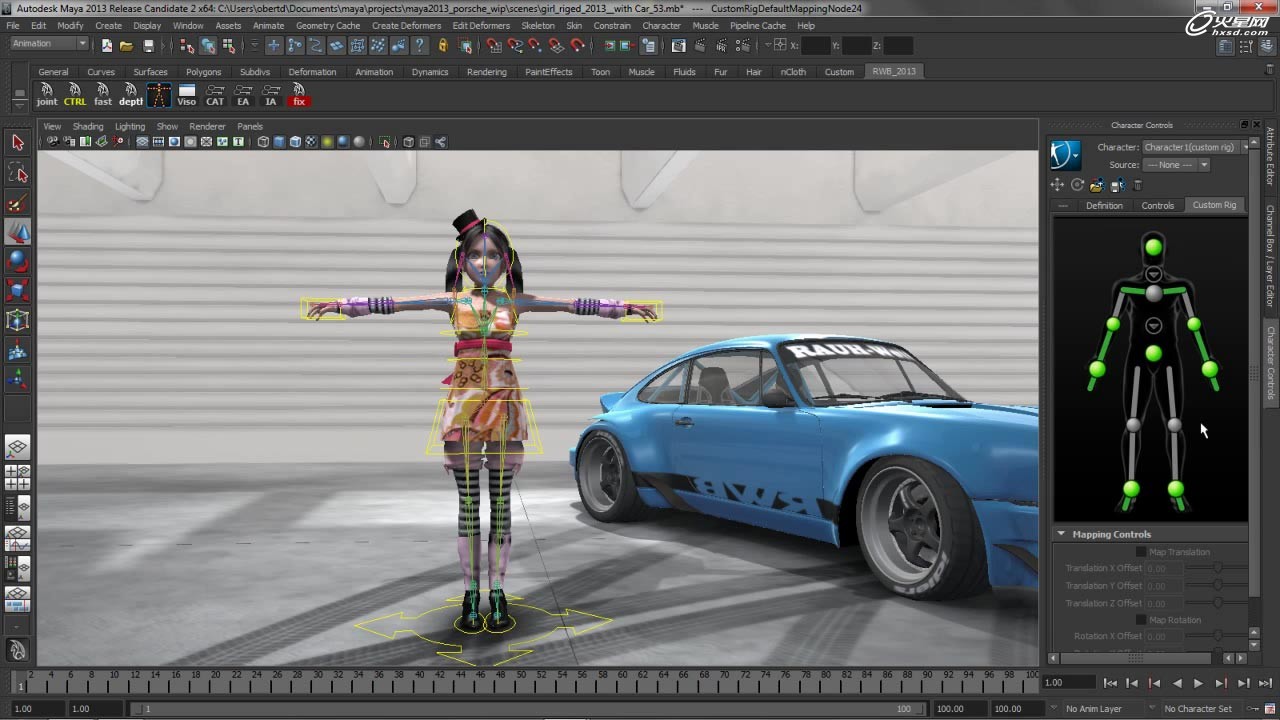

　　除此之外，Maya2013中的HumanIK支持對自定義的綁定進行映射?？梢允褂米约旱慕壎ê涂刂葡到y，將這些控制映射到HumanIK的控制系統，然后就可以用HumanIK的功能進行工作了，如圖18。

圖18 HumanIK可以支持對自定義的綁定進行映射

　　也可以很方便的將運動捕捉數據傳遞到自己的角色綁定上，如圖19。

圖19 借助HumanIK把運動捕捉數據傳遞到自己的角色上

　　以上改進無疑將提高HumanIK在角色動畫流程中的應用范圍。

　　其他綁定功能更新：

　　1.可以對非線性變形器（Nonlinear Deformers）進行權重繪制了。這將很大程度上提高非線性變形器的使用自由度。比如當你創建"彎曲"時，通過權重繪制可以控制幾何體上任意部分的影響大小，從而得到一個復雜的造型。

　　2.在移動權重時，選擇的邏輯得到了優化。第一個選中的為源，其余選中的則視為目標影響。同時，當有某一個影響被鎖定時，它將不會接受移動過來的影響值。

動力學篇

　　動力學之Maya nHair系統

　　繼nCloth和nParticle之后，Maya的Nucleus家族又加入了nHair。雖然在工作流程方面，nHair和之前的Maya Hair并沒有很大的區別（同樣基于UV分布，同樣在梳理上還是有問題的），但使用了Nucleus引擎之后還是有了不小的改進。具體的改進主要有五個方面：

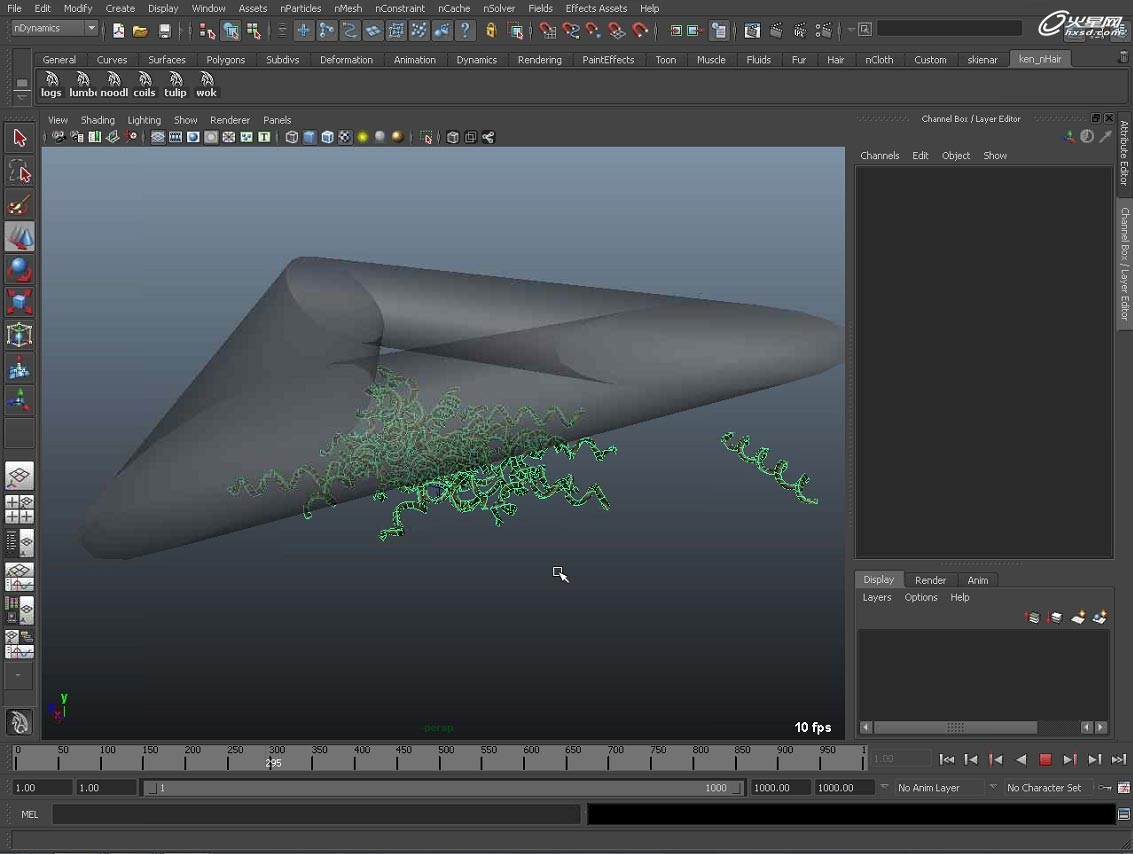

　　1. 首先是交互速度的提升。經測試，在有大量毛囊以及曲線分段數較高的情況下，nHair的速度提升更為明顯。另外值得一提的對于卷曲的曲線，在Maya Hair中很難保持住初始的形狀，而nHair則可以很好的解決這一問題。因此，nHair更適合類似卷發或者彈簧等的模擬，如圖20。

圖20 nHair適合模擬卷曲物體

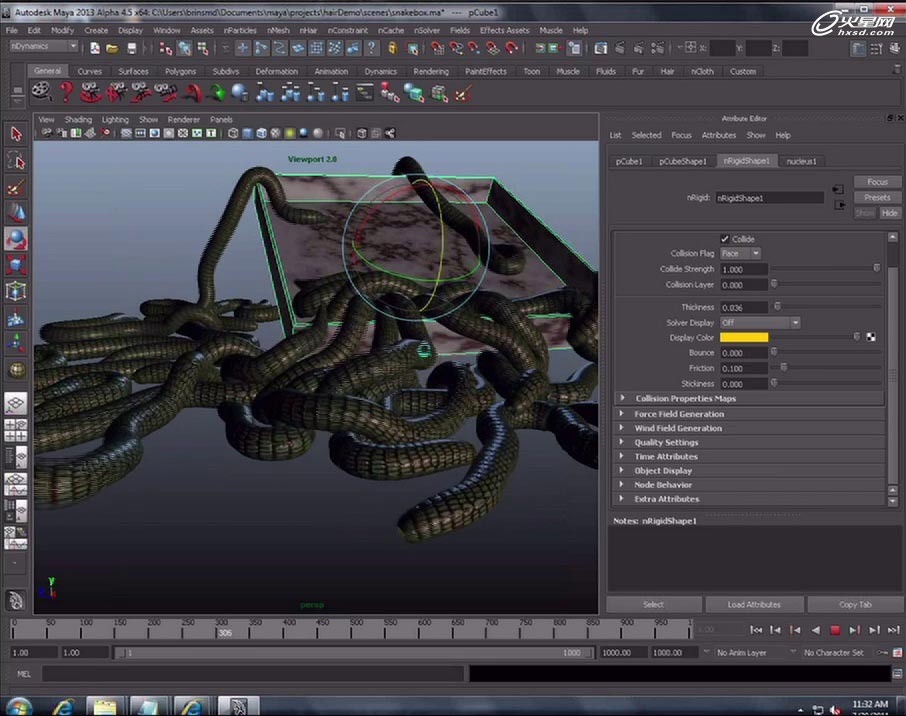

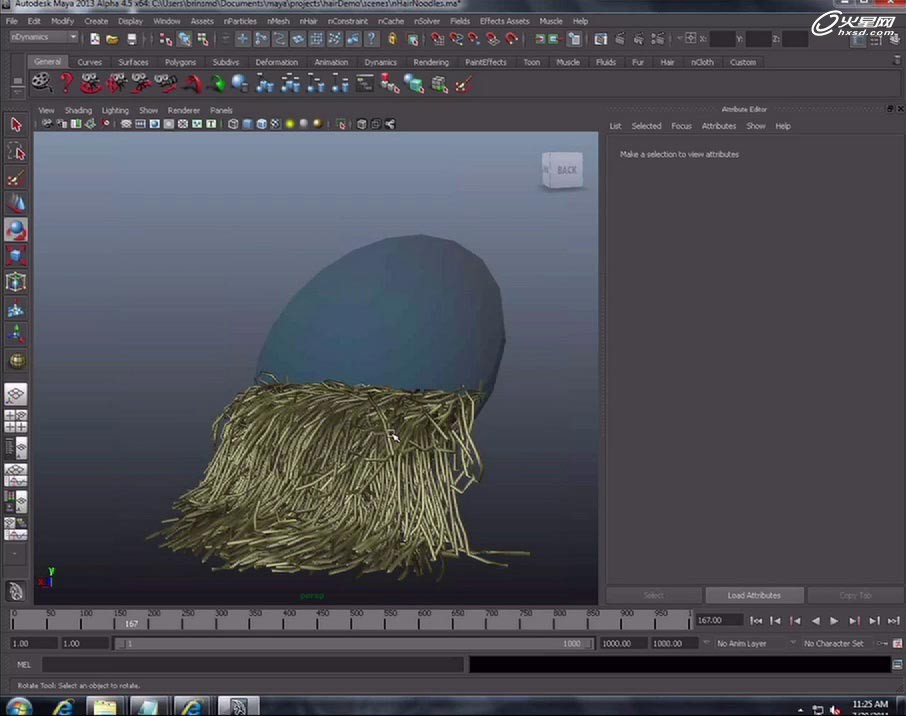

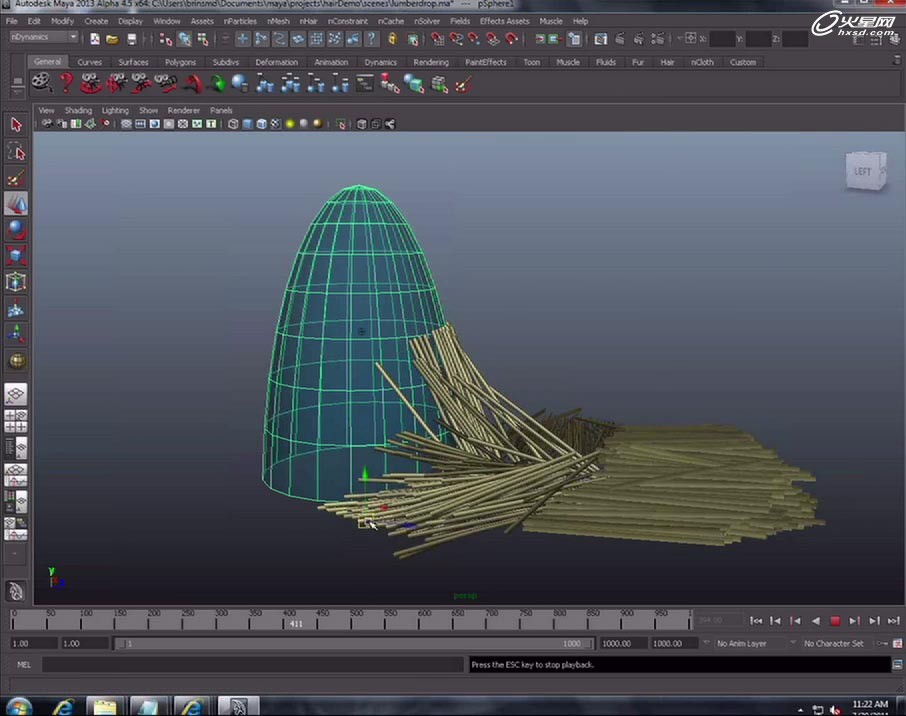

　　2. 第二個改進是在處理碰撞和自碰撞方面。碰撞的計算向來是Nucleus系統的強項，所以nHair也繼承了這一優良血統。有了這個優勢，nHair可以用來模擬很多除了頭發之外的效果。比如大量的木棍（如圖21），或者是一碗面條（如圖22）等等。只需要將所有毛囊的"點鎖定"屬性設置成"無附加"；對于hairSystem節點，設置"每束頭發數"為1，"頭發寬度"可以設置的大一些，比如0.1；最后勾選pfxHairShape的"繪制為網格"選項，調節一下動力學參數就可以得到一些不錯的效果。
