本教程教武林網的朋友們用Maya打造《地獄男爵》里的魚人角色，在這部片子中Abe Sapien是一個魚人，他有璞和腮，只能在水里呼吸，所以在陸地上必須穿著一套呼吸設備?？傊巧钦w建模，然后加上裝備，最后在 Photoshop里添加背景。這個角色屬于聰明機智的類型，它的動作姿態參考了電影。為了符合電影中漆黑的環境和明亮的角色那種對比的感覺，在角色上方放置了一盞聚光燈，就好像光從水面上照射下來。關于脖子上裝滿水的呼吸系統，將在后面介紹如何制作它那種里面有水的材質效果。

影片中的魚人角色

具體的制作步驟如下：

建模

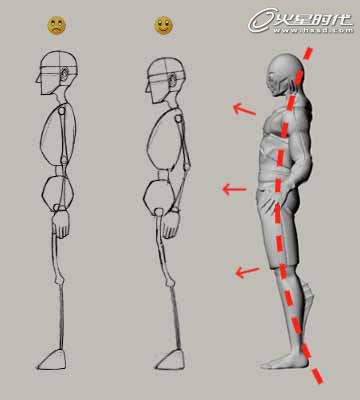

在建模前要了解一個人的站立姿勢。不管是男人還是女人，為了保持平衡，他們從側面看應該是一條曲線而不是直線。了解這一點后，就可以開始建模了。

我采用一個多邊形方塊從整體到局部的建模方式，整個建模工作都是在Maya中完成，沒有使用類似ZBrush之類的建模軟件。另外，收集一些相關圖片作為參考也是非常必要的。

首先做出基本形態，然后CPS并鏡像。在制作完整體的形狀后，就可以開始根據照片來做細致的建模了。（圖01）

圖01

腮

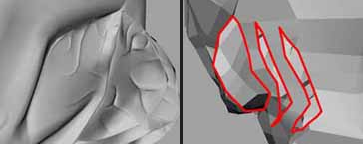

在表面上制作一些淺的血管。先制作一頁，然后復制出另兩個。（圖02）

圖02

頭

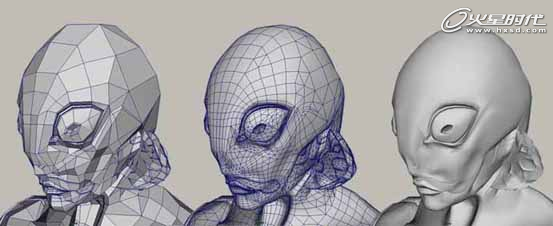

頭部非常關鍵，Abe Sapien的主要特征就是他像魚一樣的頭。在他的臉頰制作幾個孔，然后再添加一些血管。眼睛是從整體建出而不是單獨制作的。關于嘴部，與人的嘴相比，他的嘴要小一些，而且嘴角下垂，盡量以魚的嘴作為參照，記得他的嘴上方有一道曲線的凹槽。這些細節對于提高作品的真實度非常重要。（圖03）

圖03

璞

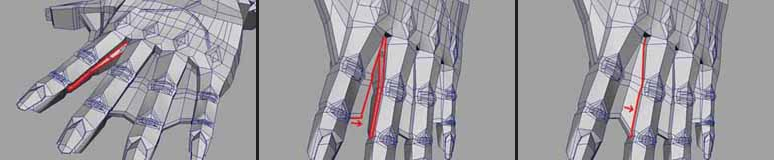

abe sapien的指間有璞。如圖所示，使用extrud連接兩個指頭之間的部分，并保留一定的厚度。（圖04）

圖04

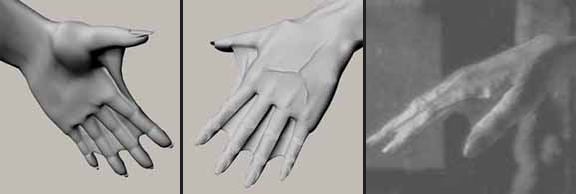

在我收集的電影圖片中，沒有關于他的手的特寫。但是我還是發現了一些特征。比如他的手掌較大，手指較長，最重要的是他的指甲長而且尖。他的手背和皮膚一樣是綠色的，手掌則是帶有棕色斑點的白色。這些細節都是作品好壞的關鍵。（圖05）

圖05

裝備

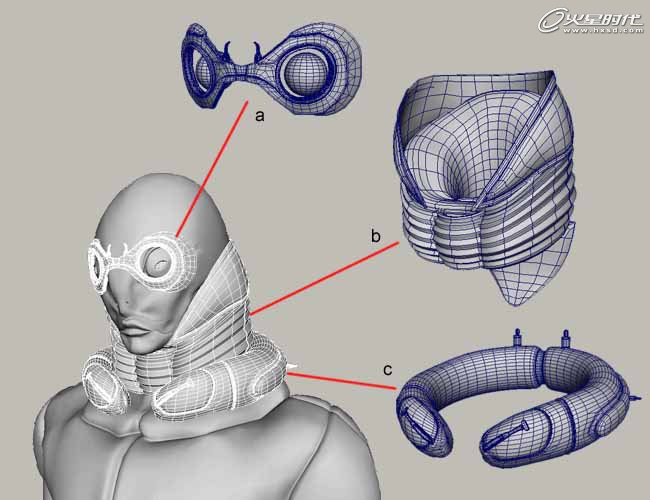

大部分裝備使用了nurbs建模，尤其是呼吸器使用nurbs成形非常方便。（圖06）

a、眼珠單獨建出，并和眼罩結合到一起。眼罩的兩根金屬支架單獨建出。其余是整體建模。
b、使用nurbs建模。
c、圓環為一個整體，金屬零件單獨建出。這些物體將使用不同的顏色來表現不同的材質。

圖06

腰帶和挎包

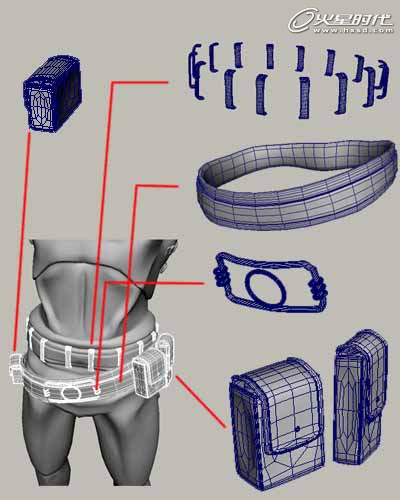

制作腰帶和挎包并不復雜，只要把握好合適的尺寸并適合腰部的形狀就行。為了讓腰包看上去更真實，可以在它的邊緣添加一圈硬邊。（圖07）

圖07

貼圖

身體

我先將低多邊形的模型一半展開線框，在貼圖后使用cps光滑并鏡像。

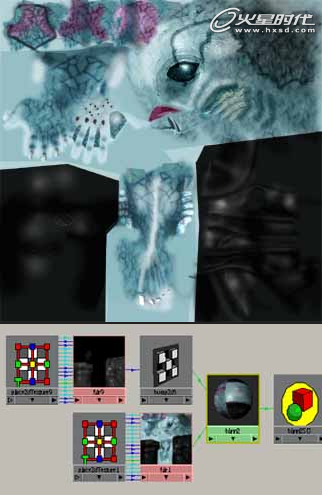

首先我將身體分成頭、腮、上身、大腿、小腿、腳掌、上臂、小臂和手掌這幾個部分，然后在photoshop繪制好貼圖，然后轉成灰度圖并調整對比度以生成bump map（圖08）

圖08

裝備

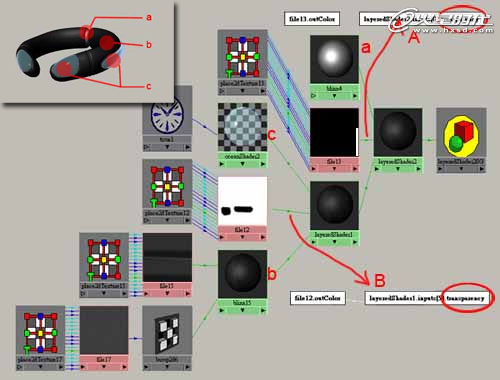

我使用兩個蒙板將圓環分成a、b、c 3種不同材質的部分，a為金屬，b是塑膠，c我使用了ocean shader來得到水的材質。

b是b和c的蒙板，用來將它們分開成不同的材質屬性。之后再使用a蒙板將a材質分離出來。（圖09）

圖09

ocean shader

wave length mix/max：用于調整波長的最小和最大值。
wave height：使用曲線控制波的高度。橫軸表示波長，縱軸表示波高。
wave turbulence：使用曲線控制波的紊亂度。
wave peaking：使用曲線控制波形。數值越小越平滑，反之亦然。
foam emission：生成波浪上的泡沫。泡沫只是通過顏色表現出來，并不會產生真正的泡沫形狀。

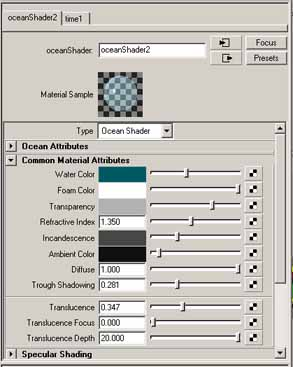

common material attributes：調節波浪和泡沫的顏色、透明度、推進效果以及其它一些屬性選項。（圖10）

圖10

綁定

我使用joint來塑造模型特定的姿勢，沒有用類似finalrig等的其它軟件。

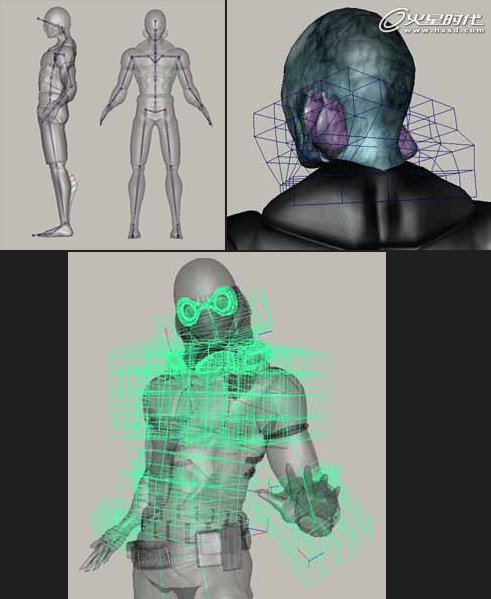

其間我使用了大量的flexor來調整關節處的運動變形。在模型和骨骼綁定前，最好先畫出角色的姿勢，這樣在之后調整關節變形的過程中會更明確一些。因為璞的緣故，手指的部分也要特別注意，調整不好就會裂開。（圖11）

圖11

綠色：因為是人類的身體，所以使用rigid bind模式綁定。因為在綁定后，骨骼就會對模型產生作用，因此在之前就要將flexor準備好。

黃色：因為脖子上的裝備有柔軟的彈性，所以使用smooth bind綁定。

紅色：眼罩、眼球和裝滿水的呼吸器從某種意義上可以被認定為剛性物體，不會產生形變，因此我只將骨骼設為它們的父物體來控制它們的運動。（圖12）

圖12

燈光

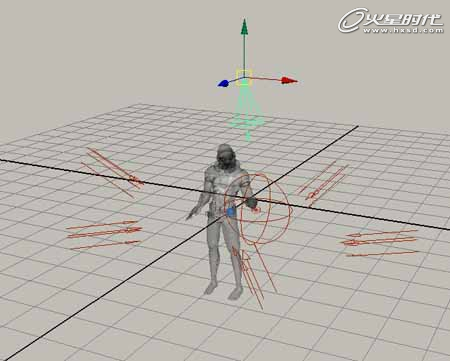

我使用了5個平行光，一個體積光，一個頂部的聚光燈。

主光

主光用于照亮主體。我使用從上方照射下來的聚光燈作為這個黑暗場景的主光。（圖13）

圖13

輔光

為了配合角色綠色的膚色，我使用5盞青色的平行光燈來照亮環境。（圖14）

圖14

體積光

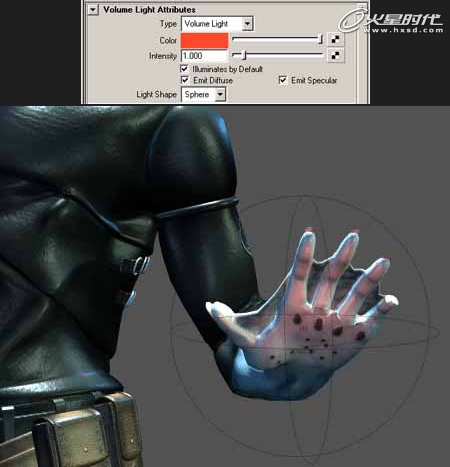

我使用一個橙色光照亮手掌的部位，借以對比手掌和膚色的不同。我通過衰減范圍來控制照明，并將它的亮度保留為默認。（圖15）

圖15

合成

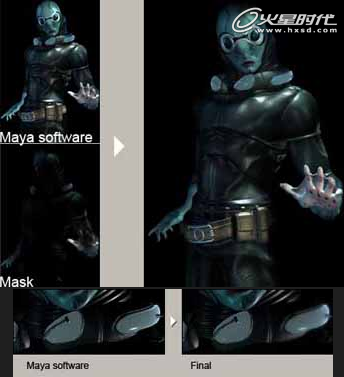

3d工作完成后，我在photoshop中為角色合成上背景。背景來自于電影并作了一些調整。需要合成的圖像共分3層：背景，角色，和蒙板。（圖16）

圖16

蒙板

我來講一下蒙板的制作方法。先將maya渲染的圖像導入到photoshop里，并命名為abe mask。然后應用高斯模糊，半徑為1。點擊add vector mask添加一個蒙板。（圖17）

圖17

之后在保持角色邊緣模糊的前提下，盡量清除掉黑色的背景。制作這個蒙板的目的是為了要產生模糊的效果來為圖像增加景深，使角色看上去更真實。（圖18）

圖18

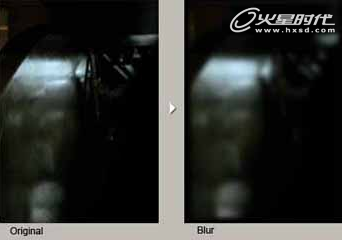

對背景圖應用高斯模糊，半徑為3，用于模擬景深效果。（圖19）

圖19

最終效果（圖20）

圖20

以上就是maya打造逼真的地獄男爵里的魚人角色方法，希望能對大家有所幫助！
