這是我在網絡上學習時看到的一個教程，介紹利用Maya和Zbrush打造一個鋼鐵男人角色，比較經典，轉發到武林網，希望對武林網的朋友們有所幫助，先介紹一下作者的資料！作者：李俊 19歲，成都美術學院卡通藝術06級學生，專業為3D動畫
　　使用軟件：Zbrush和Maya
　　制作難度：初級

　　我們還是先看看效果圖：

效果圖

　　一、設計思路

　　這是一個以四川5.12地震為題材創作的作品。因為制作時間過于短暫，所以我選擇了使用ZB和MAYA來制作雕塑類型的靜幀。這樣做，既可以達到效果，又可以大大縮短制作時間，當然，這里邊所涉及的技術也不會過于難。

　　作品最主要的是要體現出一些精神：堅強、力量、希望。

　　1、堅強

　　因為設計思路是雕塑作品，所以最重要的還是構圖方面的考慮。

圖1

　　在制作模型的一開始我就在尋找一種叫做堅強的感覺。構圖時，我使用了人和倒塌的石柱自然形成的三角形的設計，去體現一種穩定。

　　之后，我在周圍加上了一些小石柱（凌亂的線條）來破除三角形給人們帶來的那種死板、僵硬的感覺，對于圖的正面我力求讓畫面帶有張力，所以我讓所有物件都像水晶石一樣發散出一種伸張，使畫面更有力量。

圖2

　　2、力量

　　因為需要體現力量，所以我很自然的就想到了肌肉。這也就是我之所以沒有給人物添加任何一件衣服做遮擋的原因。

　　3、希望

　　其實，希望是比較難表達的。要想在這種絕望之中尋找到希望，我自己體會起來已經感到度難很大了?；诜N種考慮，我刻意在大石柱上加上兩匹呈跳躍狀的馬，以此來作為希望的體現。

二、模型

　　設計思路大體定下來之后，我就開始制作模型了。

　　1、 將一個男人的身體導入到ZB當中，利用ZB的move scale rotate（在ZB的左上角可以找到）來調節造型。相信用過一點點ZB的人都應該知道這個簡單的工具應該怎么使用，在這我就不多廢口舌了。我主要想告訴大家這里的關鍵是要找對頭、胸、盆腔之間的關系。

圖3

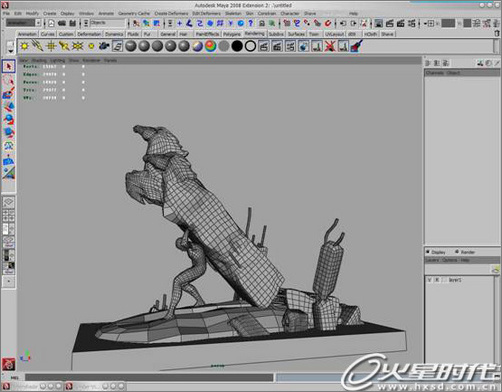

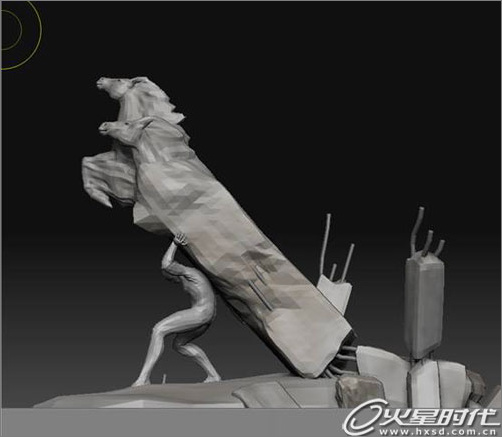

　　2、POSS調節好之后，再將模型輸出OBJ，然后導入MAYA。將預先設計好的石頭在MAYA單中一個一個的制作出來，并且匹配到人物上。

圖4

　　低級模型做好以后，現在我們要做的工作就是把其UV挨個拆分了。具體分為以下四個步驟：

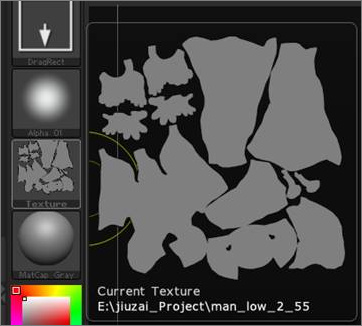

　　1）在UV規劃的時候一定要注意：我們進入ZB雕刻完成后，回到MAYA渲染時用的法線和置換貼圖的數量一定要越少越好。這樣不僅可以節省很多很多的節點，還可以節省很多的內存，等等，還有很多好處。另外，在后面渲染的時候，也不至于平凡出錯或被卡死。記住，這一步一定要做充分，如果出了差錯，后面所有的制作都將會白做。我用UVlayout展平UV，將人體放一張，石頭放一張，馬放一張。（注意：ZBRUSH很嬌氣，我們的UV不可以死死的貼著U向和V向的坐標軸）

圖5

圖6

圖7

　　2）挨個輸出OBJ，再挨個導進到ZB當中，并逐一使用ZB的UV檢查功能檢查UV是否有問題。全部顯示灰色則是正確，沒有問題的UV；如果出現紅色的地方，則表示UV重疊了。

圖9

　　3）這一步在我看來是最愉快也是最出效果的雕刻環節了。拿起手寫板畫，模型的效果便可以看出來了。

圖10

　　4）輸出法線和置換貼圖，開始準備渲染。

　三、材質渲染和還原

　　我們需要把顏色、法線和置換貼圖在MAYA中還原。

　　1、顏色

　　(1) 我使用ZB里面的頂點著色來繪制： 在取色器上選擇白色---?菜單中找到color-----?Fillobject--?將ZADD關閉，將MRGB換為RGB，再適當調整筆刷的透明度。

圖11

　　(2)在取色器上選一個黃灰色，Alpha和stroke都選擇一個隨機序亂的遮照。

圖12

　　(3)開始繪制顏色。直接往上畫就是，和雕刻一樣。

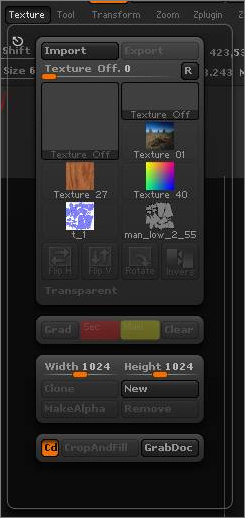

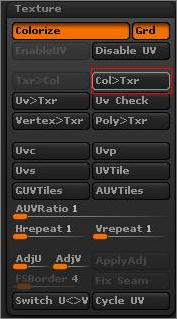

　　(4)畫好以后，把RBG的筆刷透明度調到100，在Texture菜單中NEW一張白色的貼圖，貼圖的大小在里面也可以設置。在Tool菜單下的Texture中點Col>Txr，把頂點顏色投射到貼圖上，保存出去。

圖13

圖14

圖15

2、法線

　　我使用ZMapper插件制作

　?。?）把模型調節到1級點，在Texture菜單中NEW一張白色的貼圖，貼圖大小在里面也可以設置。

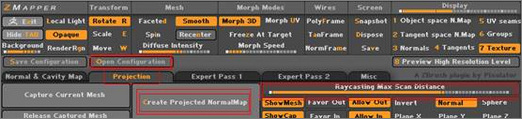

　　（2）點進ZMapper，選擇projection輸出方式。打開Configuration，在里面選擇Maya_TangentSpaceNode_BestQuality.zmp，把Raycasting max scan Distance適當調高。然后，
　　點擊Create Projected NormalMap，開始創建法線貼圖。做好之后，點下邊任何的位置就可以退出并保存，將法線貼圖保存出去。

圖16

圖17

　　3、置換

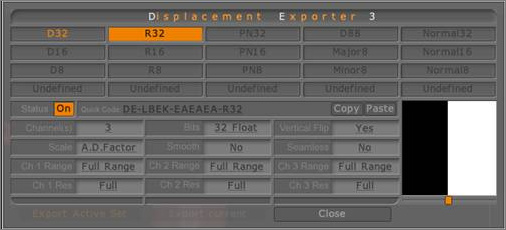

　　（1）把模型調到一級。找到Zplugin菜單>MULTI DISPLACEMENT 3>Export Options，將他設置如下：

　　（2）在MULTI DISPLACEMENT 3下調整好置換貼圖的大小，然后，在Tool菜單下找到Displacement選擇Adaptive，如圖：

　?。?）在MULTI DISPLACEMENT 3下開始制作置換貼圖并保存。

　　（4）將保存好了的置換TIF文件拖動到convertfile.MS—DOS批處理文件上，生成新的一張置換貼圖，然后保存留用。 convertfile.MS—DOS批處理文件可以在ZB官方論壇找到，也可以自己制作。

　　4、還原（我用人體來做示范）注意：相關具體的置換制作方法教程很多，很容易找到。

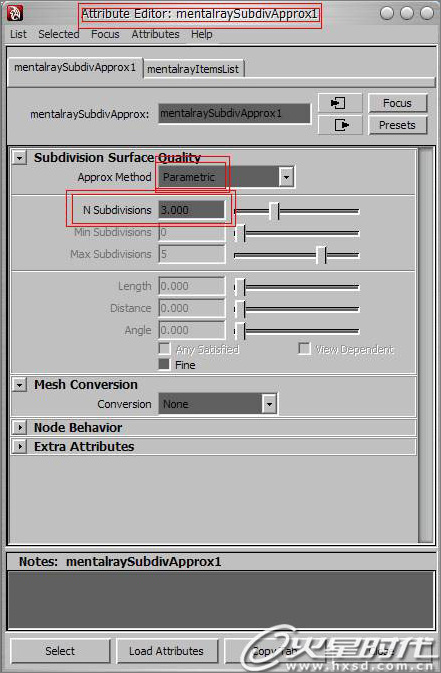

　　首先，為了速度，我用的是一級模型做的置換，在如圖下面的渲染細分級別上我開到了3。

　1級做出來的置換問題有很多，所以我用法線來作輔助。就連國外置換教程的示范都是用的2級模型。這里要說的是，如果是靜楨到也沒什么；要是動畫，這就會給我們帶來很多的麻煩了）

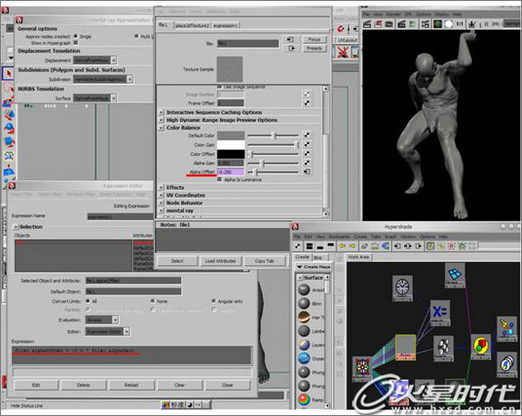

　　如果想要達到很好的效果，那么就建議在2到3級里去做置換。要不在第一級初級模還沒有進到ZB的時候就會有意的將面數提高的。那樣的話，在制作法線的時候有利于貼圖的準確把握。關于置換的連接方法，我提供了圖片解答：

　　之后，就剩下打燈、渲染了。

　　我使用了一張HDR貼在環境求上，打開FG設置如下：

　　再根據需要的角度來進行補充光。輸出分層圖片一張深度、一張OCC、一張全部之后，進入PS里面合成。在PS當中添加一些雜點：

　　光線可以添加圖層蒙板，用多邊形套瑣工具畫出光線方向的思路來進行制作。

　　看到很多不足的時候，迅速的解決辦法就是喪心病狂的PS。（但不贊成很依賴PS。靜楨的話，如果有的問題很嚴重時間又不夠用的話，為了達到還是采用的）

　　最終的效果就可以達到了：

　　教程結束，以上就是Maya結合Zbrush打造托起駿馬的一個鋼鐵男人角色教程，希望大家喜歡！
