今天我們通過這個例子來系統的學習一下MAYA RenderMan  SLIM 中標準的"Cel材質模板只能應用于良好平滑的表面，例如細分表面和 NURBs，但不可以工作于多邊形，因為該材質不能辨識它們的堅硬邊緣，事實上，我想，它在RenderMan的標準材質語言中是不可能辨識這些邊緣的，但它們可以較容易地建立于圖象/電影的相關程序 中，例如 Photoshop，After Effects等等…（接下來我會說明在PS中是如何應用的）　　

因此我這個非常簡單的模板是為了提供圖象給PS快捷地"創建邊緣"?！　?/p>

在ST_Cel.slim中擁有3個模板選項：　　

ST_Celly （表面）　　

ST_findEdges（顏色）　　

ST_Depth（深度） 　　

ST_Celly材質中提供了兩種不同的顏色來進行渲染，它們是"Cel Shader"和"Cel finder"。

假如你使用"'which=Cel Shader"來進行渲染，你會發現其實它和SLIM 中標準的"Cel"的渲染結果是一樣的。　　

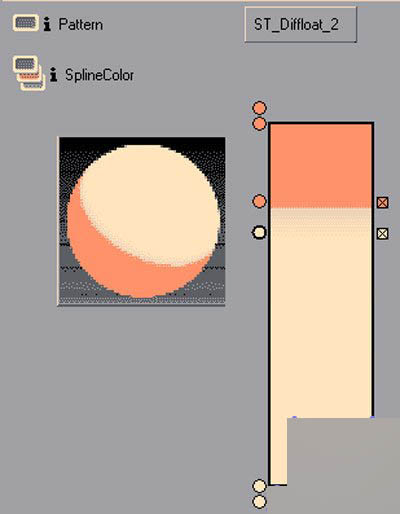

注意：如果你想要獲得雙色卡通效果你需要連接"ColorSpline"來進行染色并連接 一個"ST_Diff節點把色彩調整如下圖所示：

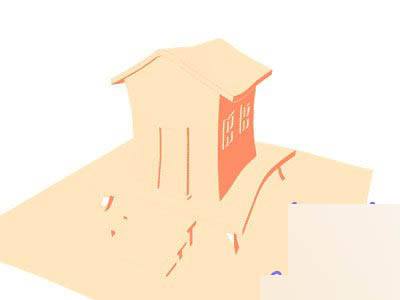

我將這個ST_Celly應用到全部的幾何體中（像素：640x480）：

保存好這張圖象，因為我們必須使用它!　　

這樣得出的顏色已經相當不錯了，可是沒有勾邊的效果仍不是最終的卡通效果。　　

因此我們還有一些步驟需要完成：　　

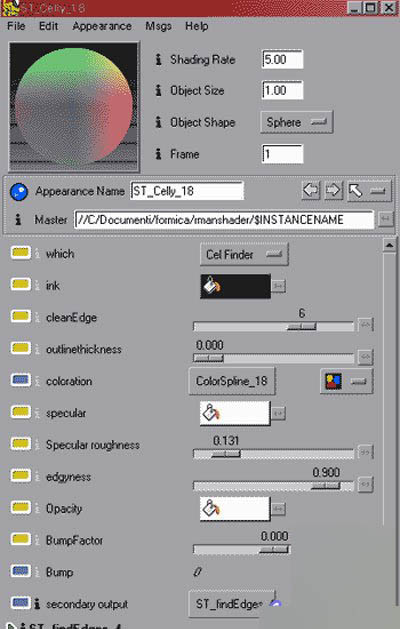

在ST_celly中設置"which=Cel Shader"，現在渲染材質樣品的顏色，并修改面板底部的secondary ouput。　　

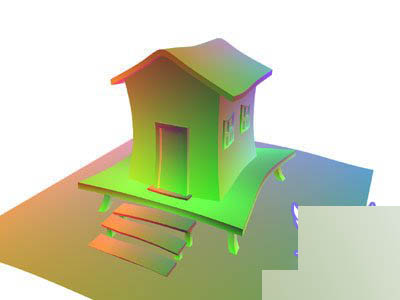

由于在secondary ouput上連接了一個ST_findEdges，現在 你可以在樣品中看到RGB顏色奇異地結合在一起。

 現在渲染你的圖像(它應該是較好的，如果你呈遞這分兩次(或更多的) 最初的分辨率（像素：1280x960）

現在將該圖像輸入PS中并執行：　　濾鏡風格化查找邊緣　　圖像調整閾值（值 230）　　

(注意: 這些參數的設置對于所有的情形幾乎完全相同，因此我創建了一些photoshop行為來加速執行它們）　　

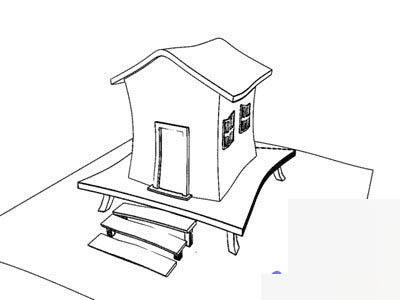

我的結果（調整閾值之后我將圖象大小更改為50%）如下所示（像素：640x480）：

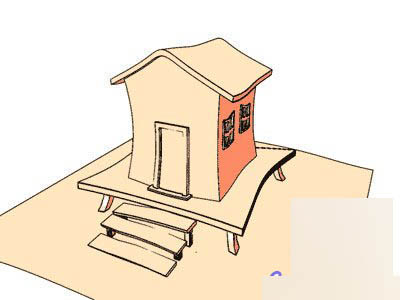

現在將我們之前保存的圖像進行正片疊底后可得到：

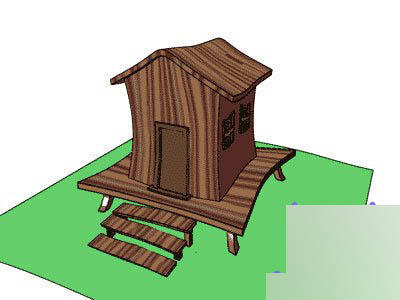

更好的效果：

注意：　　

ST_findEdges 是在范圍選框里計算你的物體的 ，所以必須確定法線方向必須正確。　　

ST_findEdges 并非所有的一切都能完成；工作的目的是為了獲取較好的邊線，但有些平滑的表面有時也附帶著你不想擁有的邊線，你可以通過降低對比度來幫助處理。

教程結束，以上就是MAYA RenderMan 打造卡通材質教程，你學會了嗎？希望大家喜歡！
