教大家個使用MAYA中法線貼圖的應用的綜述，個人感覺這個教程太有用了，很全面很直觀的分析了MAYA中發現的各種使用方法及技巧。很是實用收藏一下吧，最近搜集了不少資料和試驗，打算把MAYA中法線貼圖（NORMAL MAP）的相關信息綜合一下并且心思一下思路。慢慢來！：）

法線貼圖（NORMAL MAP）是一種較新的貼圖技術，類似于BUMP MAP，通過對模型表面的法線的矯正來用以表現模型的細節與紋理，其效果比后者要好，能達到BUMP MAP所達不到的效果，但是其并不能真正的在模型表面產生細節，相對于DISPLACEMENT MAP而言，又不如其滿意。而且其制作和應用很麻煩，問題也很多，所以這種技術CG中并不常用，不過，在游戲中卻有相當的發展空間。其他不多說了，先來看個圖：

為什么同一個模型（10*10段的多邊形球體）會出來兩種效果，我使用了SOFTEN/HARDEN EDGE命令來柔化了右邊的模型邊，這樣看起來就圓滑了很多！

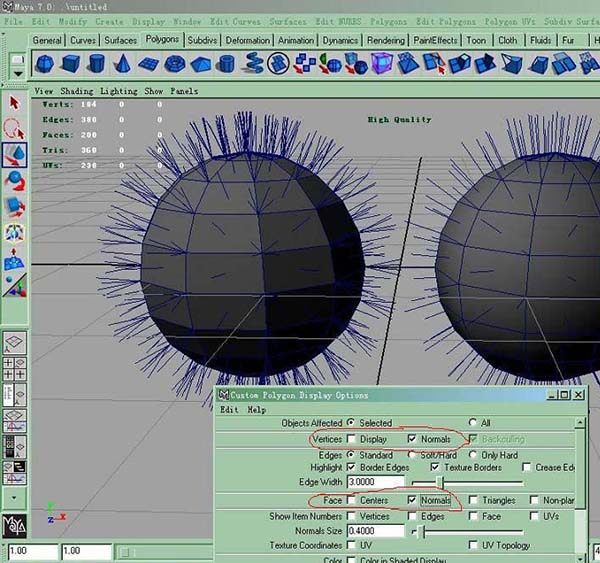

我現在打開了CUSTOM POLYGON DISPLAY OPTIONS，顯示出來法線來看看區別：

模型的法線有兩種：點法線和面法線。面法線是在面中心發出，表示面的方向；而點法線是從點發出的，取決于點周圍的面的方向，左右模型的區別說明了SOFTEN/HARDEN EDGE命令工作原理。同時也NORMAL MAP的基礎。（其實還有一種：UV COODINATE NORMAL。但MAYA中似乎沒有這個概念，這個東東是在NORMAL MAP應用中許多問題產生的根源，這里暫不講述）

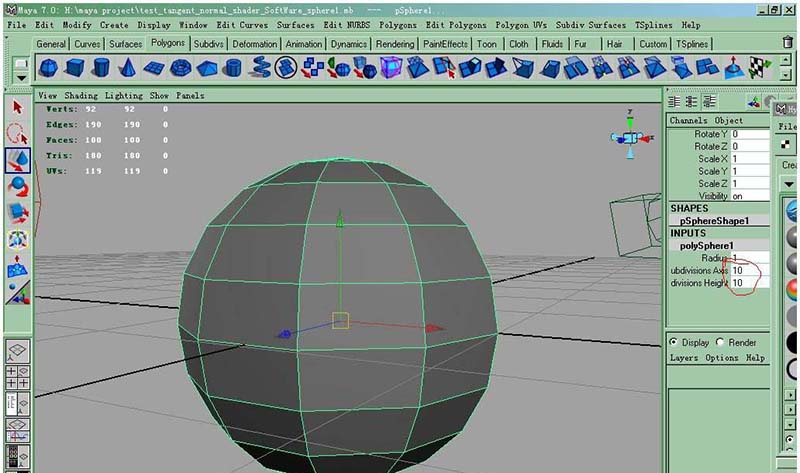

下面我們開始。建立一個POLYGON球體，參數如下。

然后再復制出一個隱藏。

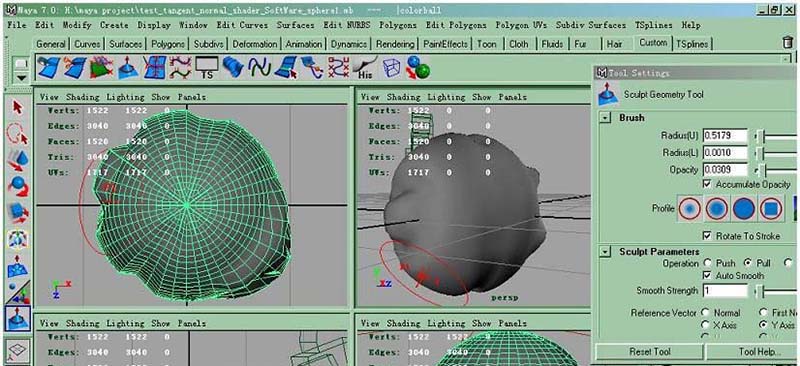

對這個球體平滑2次后，用雕刻工具作出一些細節。

打開HYPERSHADE，賦予這個球一個新的LAMBERT材質。

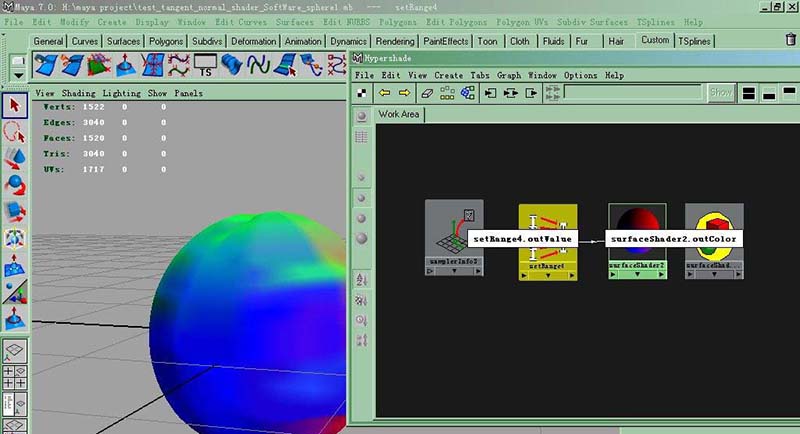

再建立一個SAMPLEINFO和SETRANGE節點，作如下連接：

這樣我們把這個球的法線與攝象機信息輸入，將其輸出到物體材質的COLOR上，這里我的材質選擇了SURFACESHADER，這并不重要。只是為了方便觀察效果。

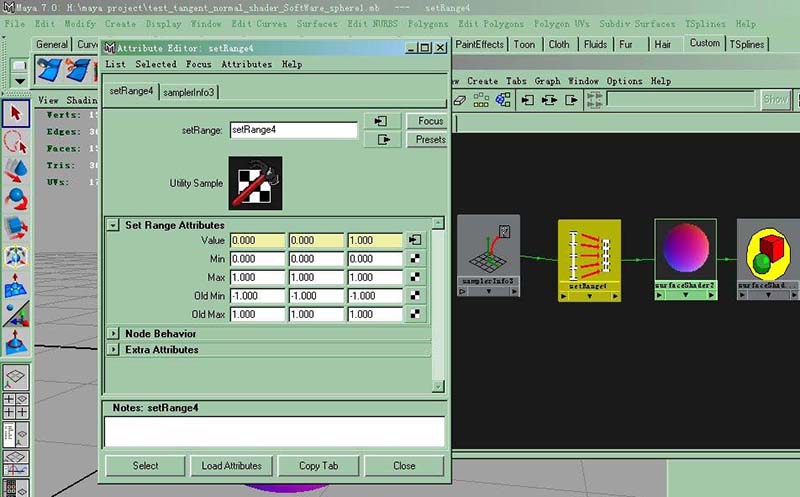

調節參數：我們將法線變量轉化為顏色值，需要重新定義取值區間，由[-1，1]轉化為[0，1]。

顏色改變，但是你會發現硬件顯示的顏色與渲染的顏色不一樣！這可是個問題的關鍵！而且不管你如何移動或旋轉攝象機和模型，物體的顏色分布都不變化，上面是綠色，左邊藍，右邊紅。這可不是我們想要的。

這個問題的原因是因為SAMPLEINFO輸出的法線信息是基于攝象機的，所以與攝象機關聯，而并非物體本身，這樣我們后面的得到的也是不能用的法線信息。

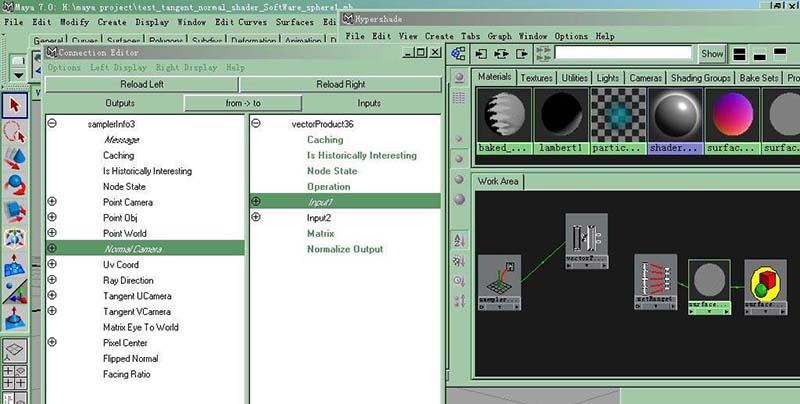

為了解決這個問題，我們斷開SAMLPEINFO和SETRANGE之間的聯系，新建一個VECTOR PRODUCT節點，如下連接。

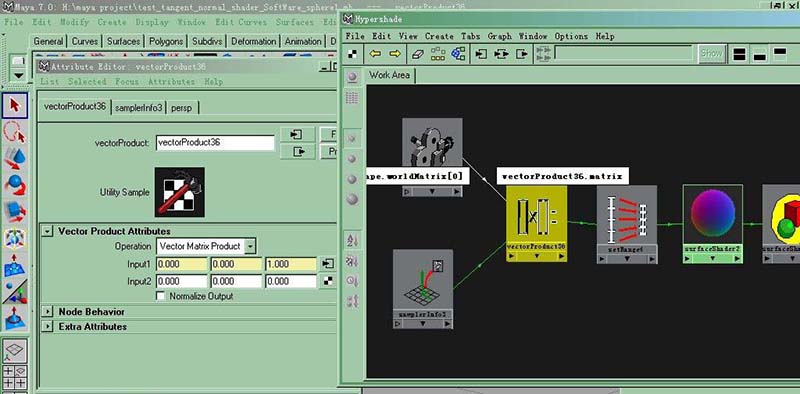

將透視攝象機的節點拖進，輸入其世界矩陣信息到VECTOR PRODUCT節點，運算方式為VECTOR MATRIX PRODUCT，再將輸出值連接到SETRANGE的VALUE上。

這樣做是矢量與矩陣運算，把攝象機坐標系轉換為世界坐標系，這樣攝象機的變化不在影響物體的顏色分布了，但是如果我們轉動物體，問題仍然出現。所以要把物體的變化的信息也要加進去，將世界坐標系轉換為物體坐標系。

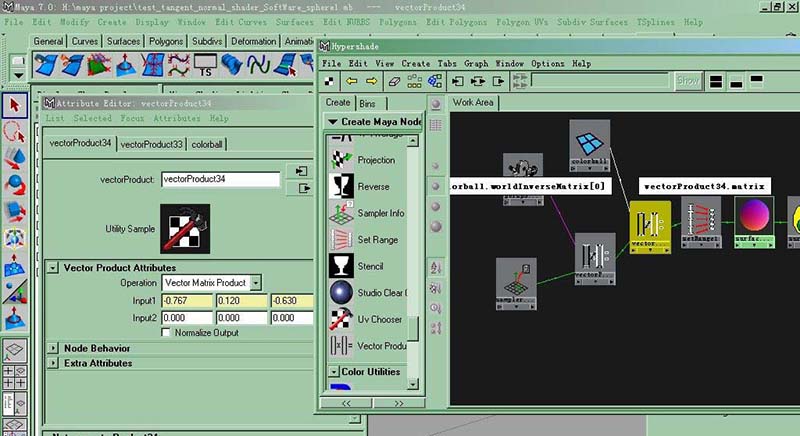

如果將此時的顏色轉換為貼圖，我們就叫它World-space normal map。（后面在介紹這些分類），如圖再加入如下類似的節點，注意這次選擇的是WORLD INVERSE MATRIX。圖中COLORBALL就是這個球體的模型節點，你可以在OUTLINER中找到它，拖到HYPERSHADE里。

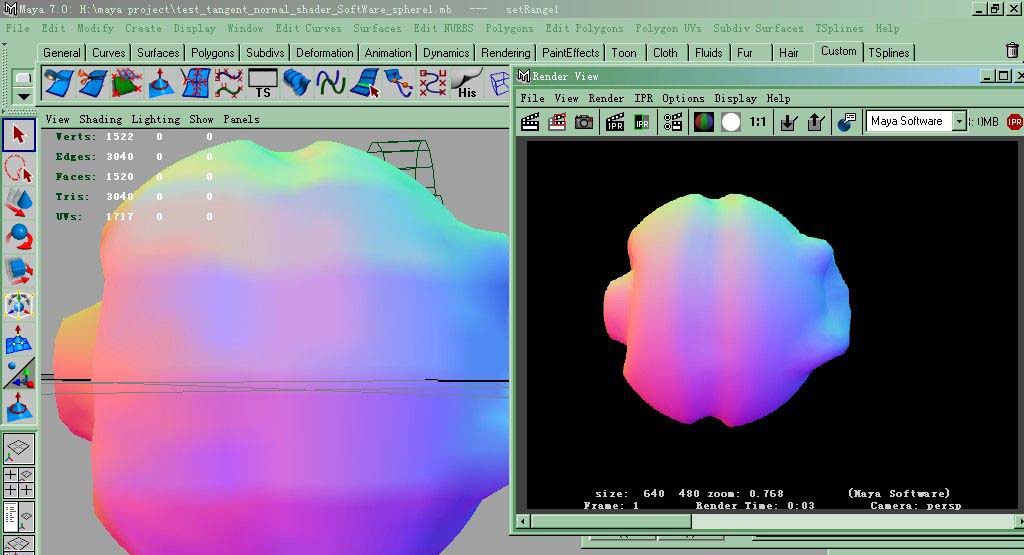

這樣，我們看到顏色顯示與渲染的一致了，以渲染出來的為準，這樣移動攝象機或物體，顏色分布就正確的象貼在物體上一樣。
