我建議在每個布局只放一個圖框，并且不要用太多視口，但不少人在使用布局時延續了模型空間的使用方法，只是利用視口來排圖，因此還是出現因為一個布局中因為有過多視口導致一些視口內容不顯示的狀況，前兩天就有一位朋友在微信上問這個問題，并將圖紙發過來了。CAD布局空間能同時顯示少個視口是由變量MAXACTVP(Maxmium Active viewports最多激活視口)控制的，最大值是64，這里借他的圖紙給大家介紹一下如果遇到這種問題怎么辦？打開他發過來的圖紙，就可以看到有些視口內是空白的，如下圖所示。

1、首先看一下是不是視口太多。直接在布局空間按CTRL+A，將所有對象選中，然后在特性面板的對象類型下拉列表中看了一下，視口有93個，如下圖所示。

2、數量超過64個很多，因此會有將近30個視口無法顯示。但現在視口已經設置好了，怎么辦呢？難道要再建一個布局，重新創建這些視口嗎?不用！我找到一種偷懶的辦法，就是復制布局。操作方法如下：

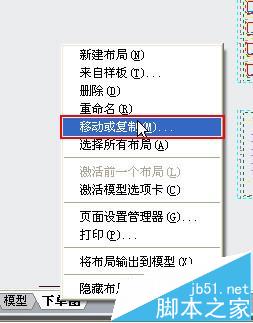

3、在布局空間中右鍵單擊布局標簽，在右鍵菜單中選擇“移動或復制”，如下圖所示。

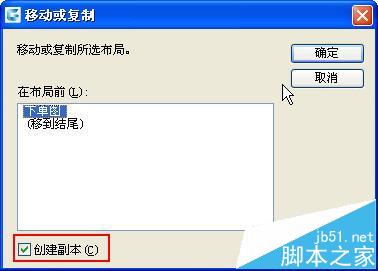

4、在彈出的對話框中選擇要復制的布局，勾選對話框底部的“創建副本”，如下圖所示。

5、點“確定”按鈕，就可以復制出一模一樣的布局。

6、進入原來的布局，框選并刪掉一半的圖框，再切換到復制的布局，將原布局中保留的圖框刪除?？傊褪菍⒃瓉淼囊粋€布局分成兩個布局，這樣每個布局的視口都不會超過64個，這樣每個視口就可以正常顯示了，如下圖所示。

小結：

最后總結一下，當出現視口顯示空白時，首先在布局里全選，看看有多少個視口，如果視口沒有超過63個，就檢查一下MAXACTVP的設置，將它設置為64，如果超過64個，就只能采用上面的方法分拆布局了。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。

注意事項：

合理使用布局和視口，避免出現不必要的問題
