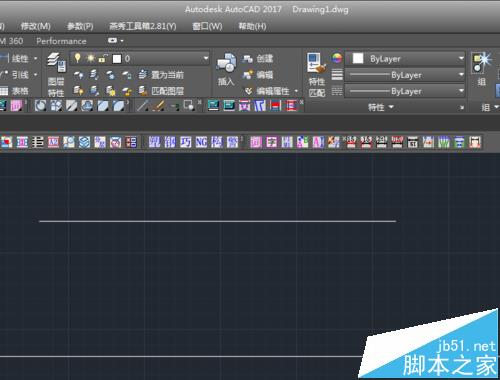

幾何中，在同一平面內，永不相交（也永不重合）的兩條直線(line)叫做平行線（parallel lines）。如下圖效果，平行線是公理幾何中的重要概念。歐氏幾何的平行公理，可以等價的陳述為“過直線外一點有唯一的一條直線和已知直線平行”。本經驗講解使用CAD2017版本繪制平行線的幾種小妙招。

幾何中，在同一平面內，永不相交（也永不重合）的兩條直線(line)叫做平行線（parallel lines）。平行線是公理幾何中的重要概念。歐氏幾何的平行公理，可以等價的陳述為“過直線外一點有唯一的一條直線和已知直線平行”。而其否定形式“過直線外一點沒有和已知直線平行的直線”或“過直線外一點至少有兩條直線和已知直線平行”，則可以作為歐氏幾何平行公理的替代，而演繹出獨立于歐氏幾何的非歐幾何。如果兩條直線都與第三條直線平行，那么這兩條直線也互相平行。如若a∥b，b∥c，則a∥c.

用CAD繪制平行線的方法有很多，這里咱們就介紹幾種常規的方法，比如：在正交模式下繪制平行線、通過偏移得到平行線等；

一、平行線繪制方法：

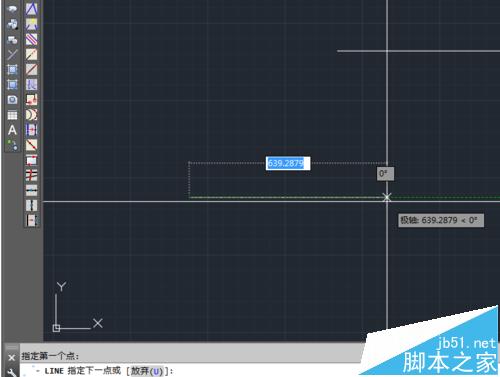

1、在命令行輸入直線的快捷鍵“L ”，回車，指定直線的兩個端點，完成第一條直線的繪制。

2、點擊空格鍵，重復直線命令，指定直線的第一點，然后同時按住shift+鼠標右鍵，選擇“平行線”，然后將鼠標劃過第一條直線，會出現平行約束標志，指定平行線的第二個端點，完成平行線的繪制；

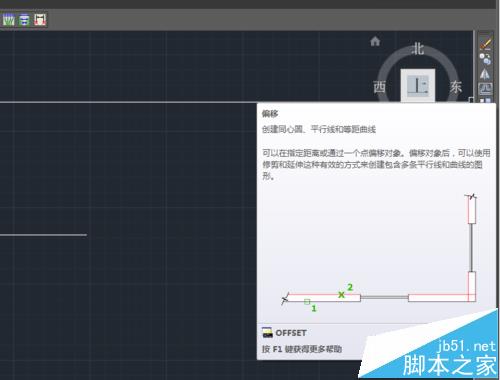

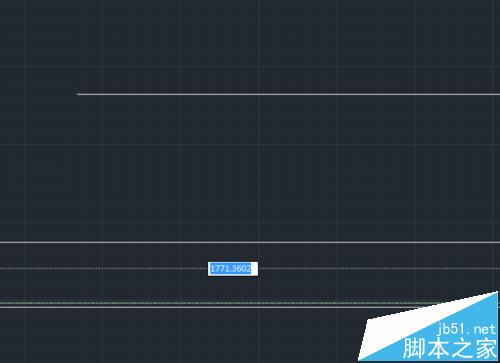

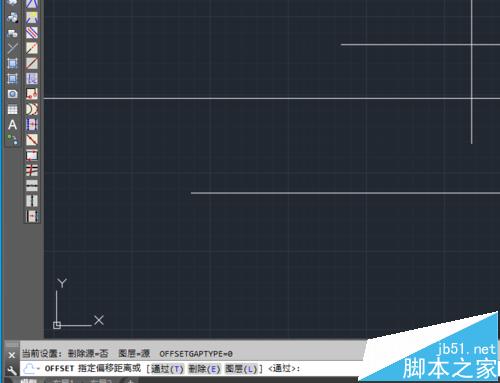

3、用偏移命令，在命令行輸入快捷鍵offset，回車，提示“指定偏移的距離”，在這里我輸入30，回車，

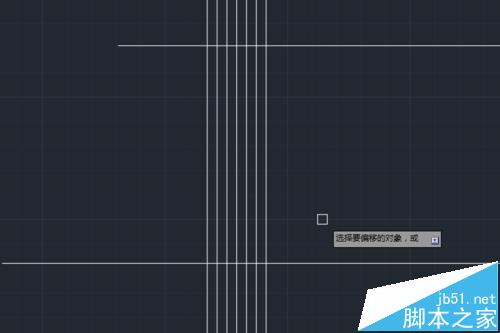

4、“選擇偏移的對象”，我們選擇繪制好的第一條直線，提示“指定要偏移那一側上的點”，我們在直線的下側點擊，完成平行線的繪制

二、如果是一條斜線，如何得到其的平行線呢？

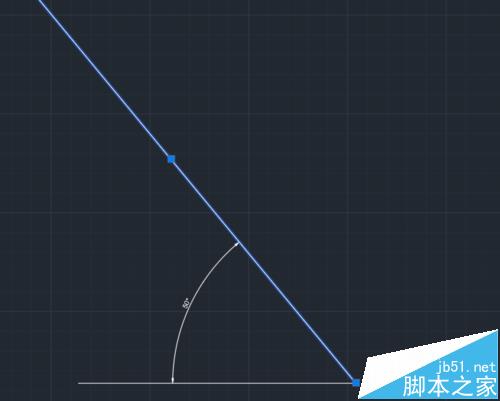

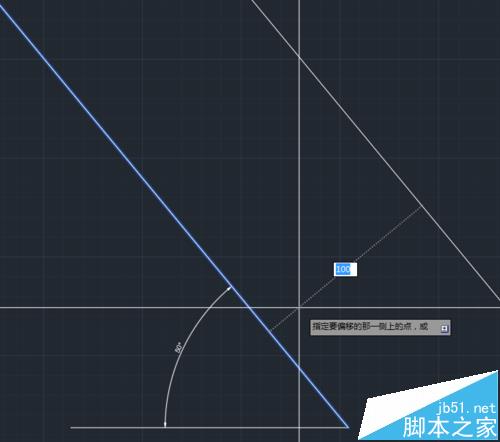

如上圖所示，已知直線是50度，那么該怎么用CAD繪制平行線呢？通過偏移命令繪制，先查清要得到平行線的距離，用CAD快捷鍵O進行偏置操作；像CAD中的移動、鏡像、復制等等命令，都能得到CAD平行線，就看用戶朋友喜歡用什么命令了。
