在CAD制圖中，有很多的快捷鍵和命令，而對于一些看似很難畫的圖形，因為不好掌握方向，角度等有時候難以下手，而這些快捷鍵和命令，卻可以很好的達到我們想要的效果，下面我們來看一下其中的約束命令繪圖。

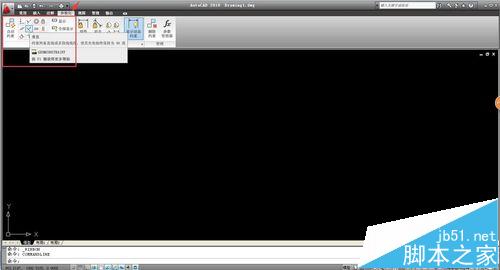

1、打開我們常用的軟件CAD，我這里是2010版本，其他版本操作基本是一樣的。大家觀察一下菜單欄——參數化——約束命令，有很多種，如垂直，相切，重合等等分別可以達到不同的效果。如圖所示

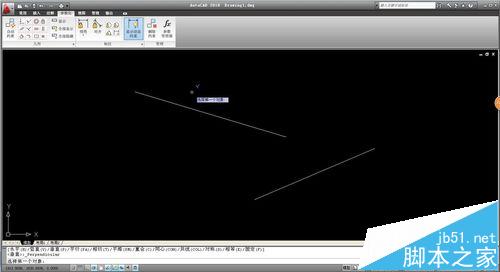

2、這里我們來看其中一種垂直命令。常用工具下直線工具，我們在圖中隨意畫出兩條直線，如圖所示。選擇參數化——垂直約束命令。這里看到鼠標變成了小方塊視為選擇對象。

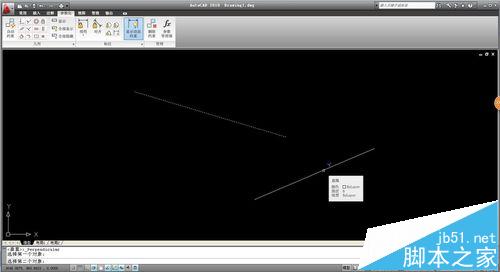

3、我們分別選擇兩條直線，選擇之后，直線自動跳轉為垂直狀態，如圖所示，需要注意的是這里選擇直線時，選取點的不同，會造成垂直時效果的不同，大家可以試一下。

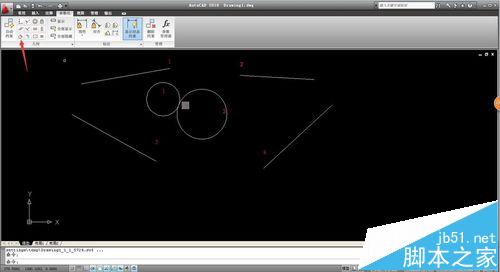

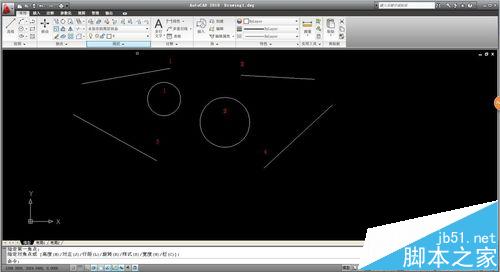

4、其他約束命令的操作基本一樣，接下來我們通過不同的約束命令相切，相交，平行等組合來畫一個簡單的組合圖形，常用工具下直線和圓，分別畫出一大一小兩個圓和四條直線。為方便操作，我們為其打上計號。

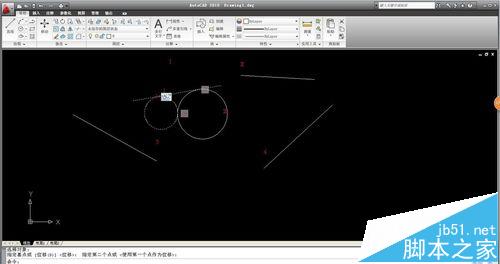

5、首先我們讓這圓1和圓2相切，選擇參數化下-相切。分別選擇兩個圓為對象，達到相切的效果，如圖所示。

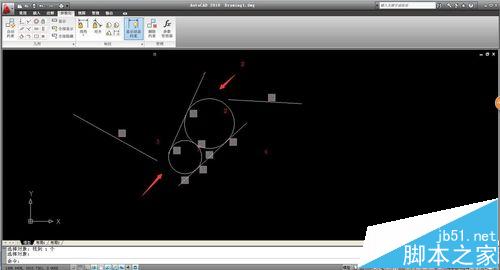

6、接下來，同樣的方法我們通過相切約束命令分別選擇圓1直線1相切——圓2直線2相切。通過這兩步最終讓直線1分別同時相切于兩個圓。如圖所示效果。

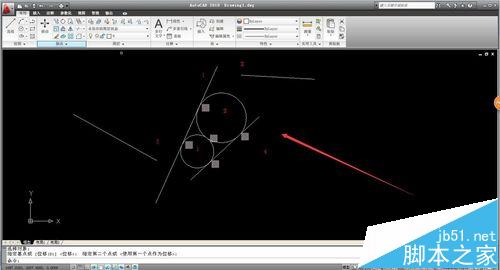

7、重復步驟6，我們讓直線4同時和兩個圓相切，（如果直線不夠長大家可以通過調整直線的長度和移動等方法達到效果）。如圖所示

8、同樣的相切命令讓直線3和圓1相切，圓2和直線4相切。

9、這里我們看到雖然他們相切了但是并不相交，圖像也并沒有密閉。這里我們用重合命令。參數化——重合，選擇直線1和直線2；直線3和直線4使之重合。如圖所示

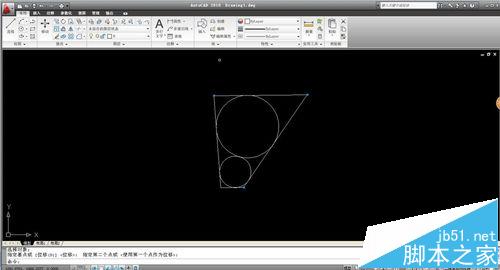

10、選擇平行命令，讓直線2和直線3平行。操作完成后，通過修剪多余的線段，以及其旋轉等調整效果，最終繪制出如下圖形。在平時的一些設計圖中這是應用非常廣泛的。
