CAD是Computer Aided Design的縮寫，意為電腦輔助設計，平時接觸最多的就是Autodesk公司的Auto CAD軟件，在進行繪圖設計的時候，標注是必不可少的，下面小編教大家CAD開始工作技巧及尺寸公差標注符號方法，來看看吧。

方法/步驟

首先，雙擊打開CAD2007，該經驗以CAD2007為例，其他高低版本的cad都是同樣的方法。

一般來說，繪制CAD根據圖形的大小首先要確定圖紙的大小，圖紙的大小一般有A0到A4：

A0的尺寸為1189mm×841mm

A1的尺寸為841mm×594mm

A2的尺寸為594mm×420mm

A3的尺寸為420mm×297mm

A4的尺寸為297mm×210mm

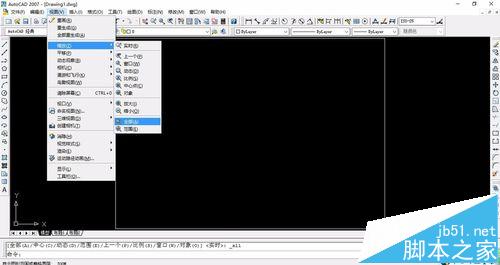

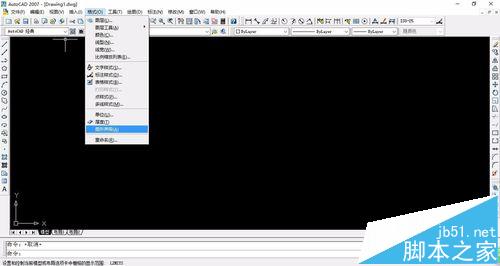

我們先來通過格式--圖形界限確定圖紙大小，比如A3，就輸入相關的數據，那么，通過視圖--縮放--全部，就可迅速定位到圖形界限。也可以繪制一個A3的矩形大小圖形確定范圍，你繪制的圖都將在這范圍之類，打印出圖紙也是沒問題的。

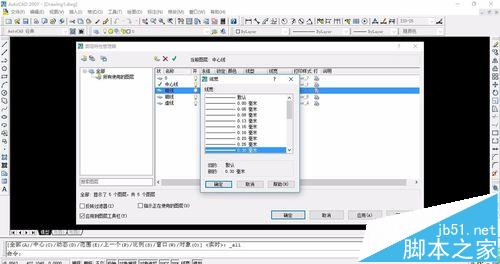

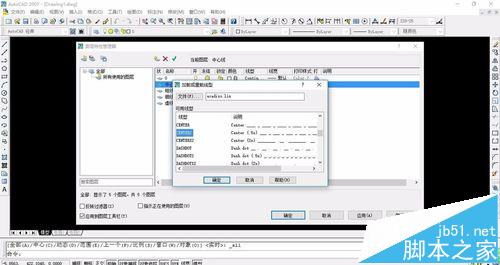

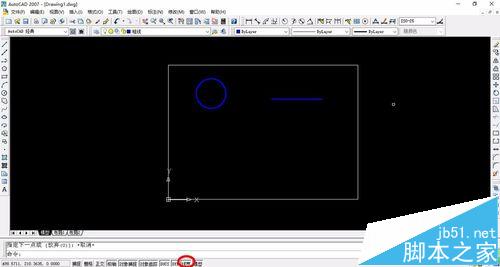

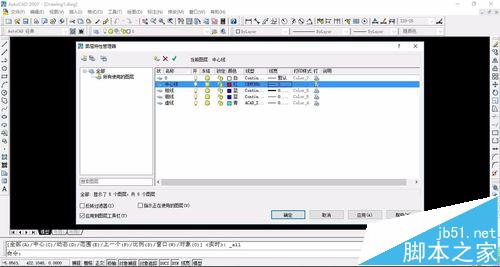

做好上述的工作，就該準備設置圖層，圖層根據個人需要，一般會有中心線、粗線、細線、虛線等，可以設置它們的顏色以及線條的粗細大小。線條的粗線可通過線寬來顯示出來。

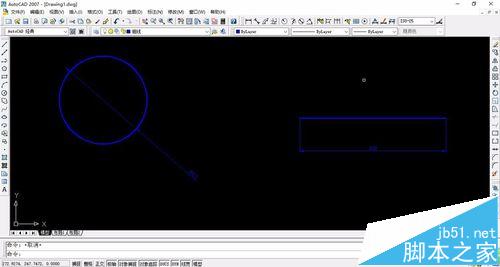

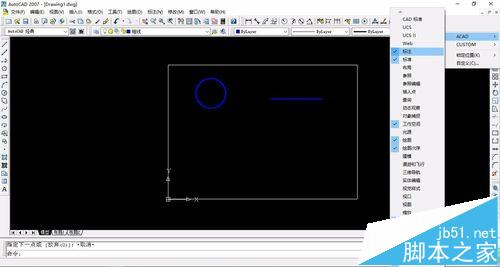

我們先來繪制一條直線和一個圓。在接著進行標注之前，標注的工具可通過右鍵調出來。

一般來說，我們可以先來標注直線的尺寸大小以及圓的直徑大小就完成了。

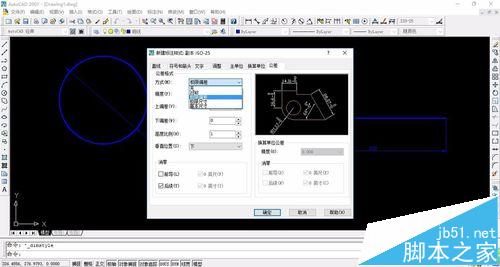

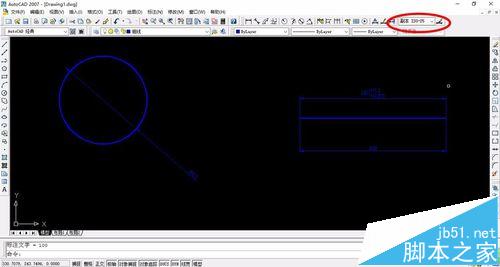

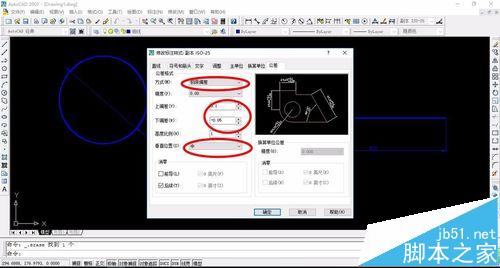

有時候需要我們來標注上下偏差，有兩種方法，第一種就是標注樣式的修改，標注樣式的位置如下圖所示，然后我們新建一個標注樣式，在公差項進行修改，輸入相關的參數就可以了。

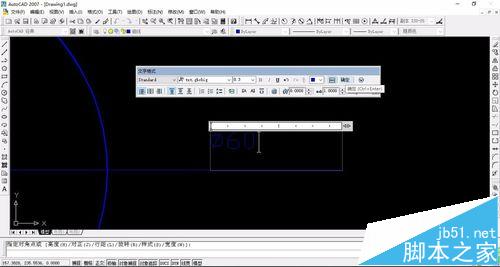

第二種就是文字性的標注，繪制圓直徑“φ”符號： ％％ c， ％％ p ——繪制“±”符號，具體可百度。上下偏差也是同樣方法就可通過文字打出來，調整文字大小即可。
