在CAD中為了測量兩個圖塊間的間距，可采用DI命令，但是量大的時候，會很費時間，特別在算量過程中，經常要用到。

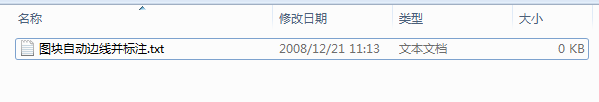

1、新建一個TXT文件，并命名，方便以后查找

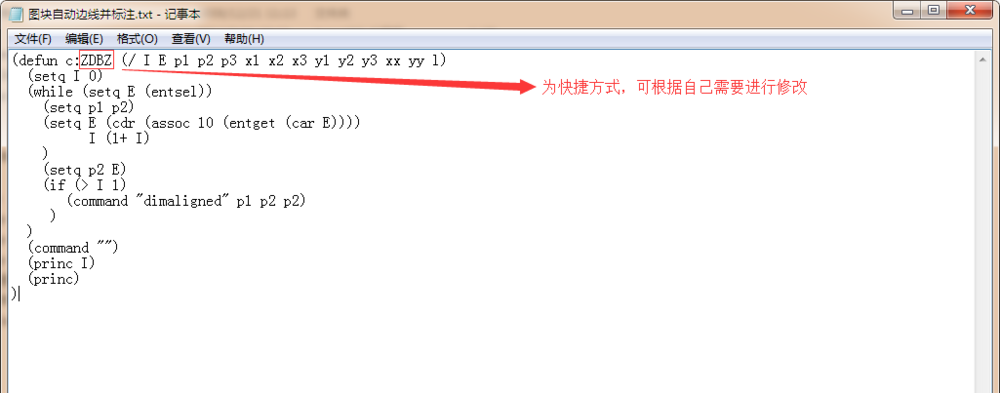

2、打開，將以下代碼復制進去（其中第一句代碼(defun c:ZDBZ (/ I E p1 p2 p3 x1 x2 x3 y1 y2 y3 xx yy l)里的ZDBZ為快捷方式，可根據需要自己修改）

(defun c:ZDBZ (/ I E p1 p2 p3 x1 x2 x3 y1 y2 y3 xx yy l)

  (setq I 0)

  (while (setq E (entsel))

    (setq p1 p2)

    (setq E (cdr (assoc 10 (entget (car E))))

          I (1+ I)

    )

    (setq p2 E)

    (if (> I 1)

       (command "dimaligned" p1 p2 p2)

     )

  )

  (command "")

  (princ I)

  (princ)

)

3、將.txt后綴名改為.lsp

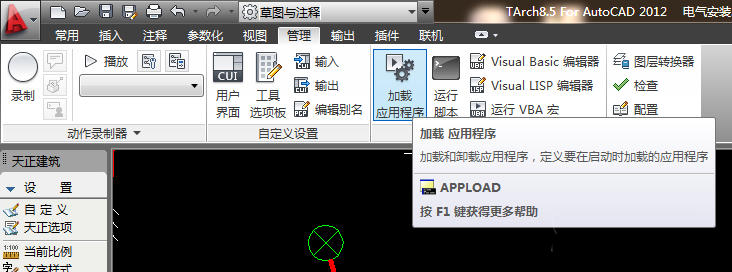

4、打開CAD，09版以上可在管理——加載應用程序里加載程序，08版及以下可在工具——加載應用程序里加載程序

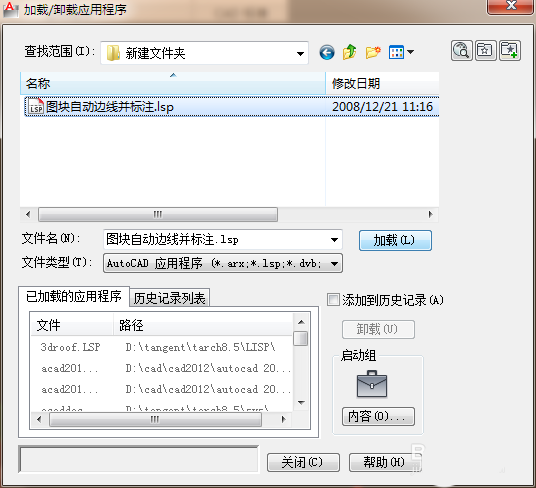

5、選擇剛才編好的程序文件

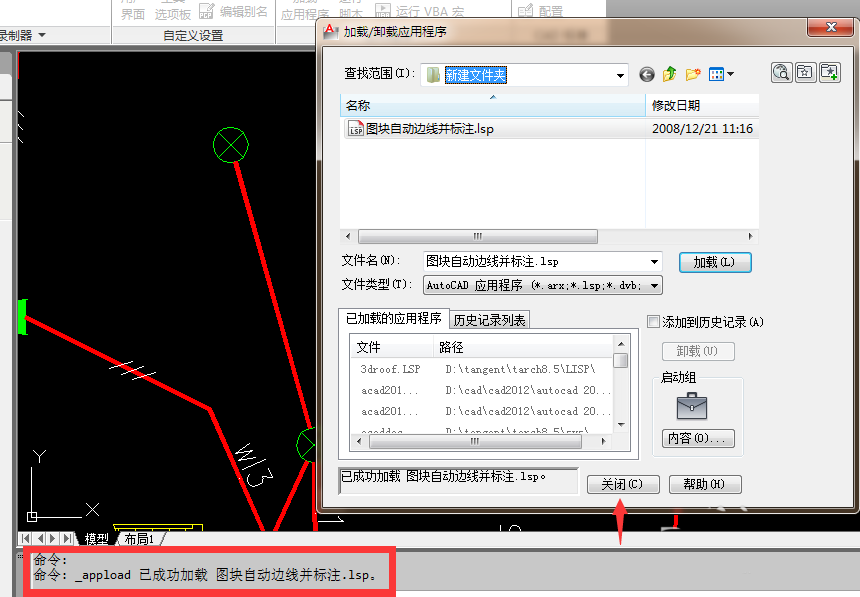

6、點擊加載，命令行會提示加載成功

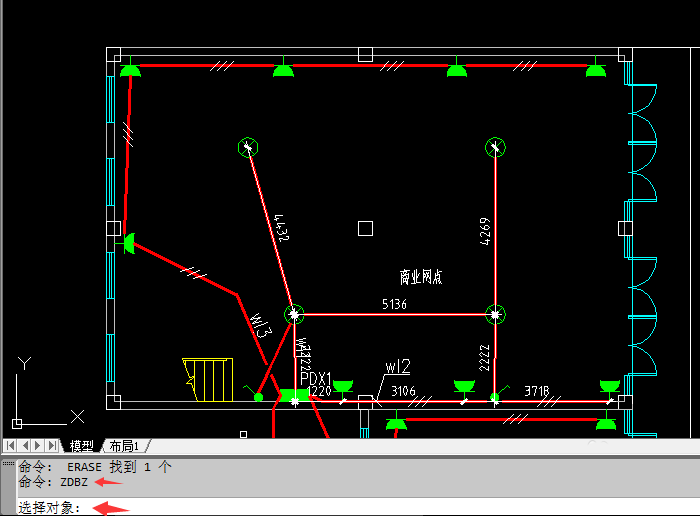

7、準備工作已做完，可在命令行里輸入快捷方式：ZDBZ（或你修改后的），根據命令行提示進行標注

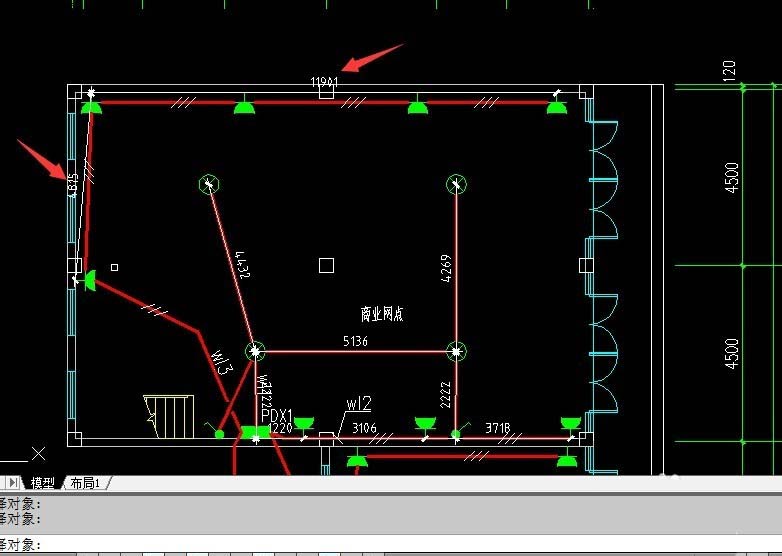

8、按順序選擇對象，即可完成
