一張cad圖紙中可能不止一個圖形，如果要將兩個圖形重疊在一起需要比例縮放來控制。很多剛學習的新手小伙伴可能還不知道，下面是武林網小編整理的關于cad如何使兩個圖形重疊在一起的內容，希望可以讓大家有所收獲！]

　　cad使兩個圖形重疊在一起的方法

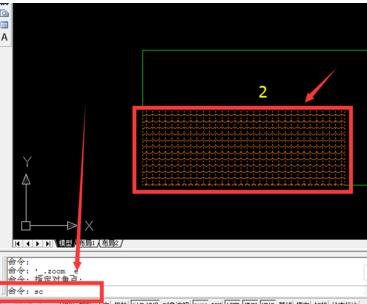

　　第一：將第二個圖放進第一個圖內，保持其中一個端點是吻合的，然后選中第二個圖，快捷鍵sc(縮放快捷鍵)、空格鍵

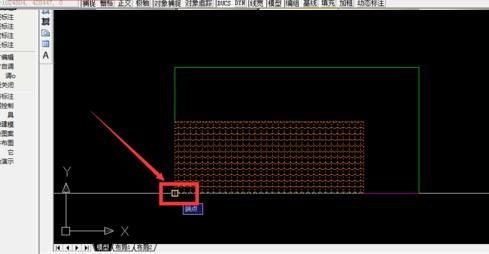

　　第二：如圖，指定基點

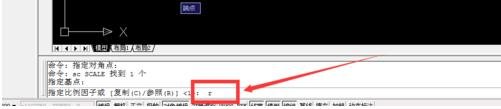

　　第三：然后選擇參照R、空格鍵

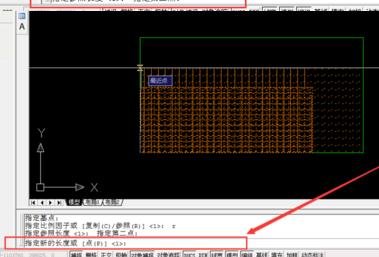

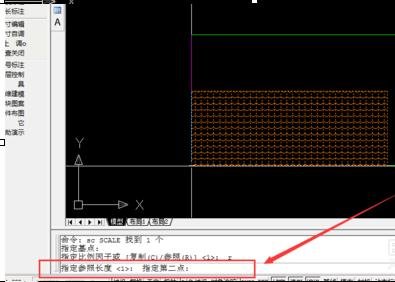

　　第四：如圖看到的命令提示指定長度(需要注意的是這個指定長度是要改變的那個長度，就是小編舉例說的第二個圖的寬度)

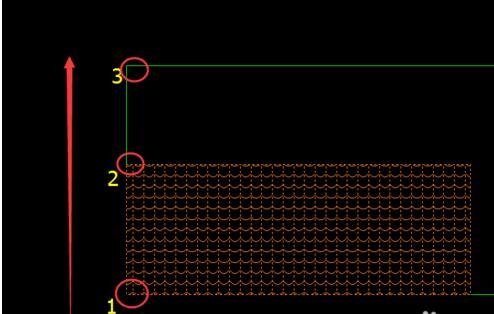

　　第五：選擇1、2(1與2之間的線段其實便是上步所說的指定長度)這兩個點，然后向3這個點放大，最后2這個點與3這個點重合(3就是命令中的第二個點)

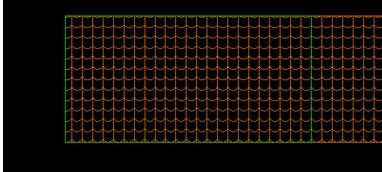

　　第六：最后可以看到結果。如下圖的

　　以上就是小編整理的關于cad怎樣使兩個圖形重疊在一起的詳細步驟，希望對你有所幫助哦，更多內容請關注武林網哦。
