cad中想要畫一個紅色的五角星，該怎么畫五角星二維圖形呢？下面我們就來看看詳細的教程。

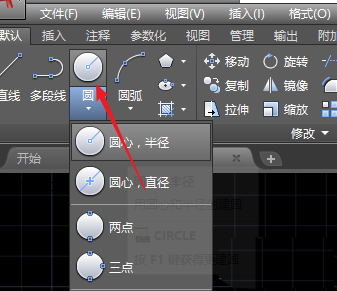

1、首先，我們繪制一個圓（快捷命令C）。

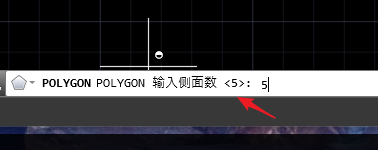

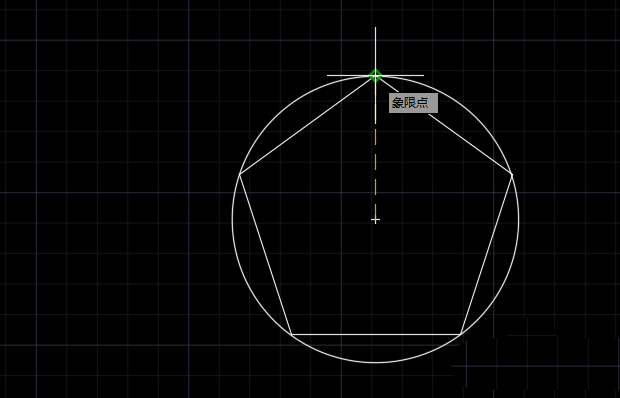

2、然后選擇如下圖位置以圓圓心繪制五邊形，輸入邊數5（快捷命令POL）。

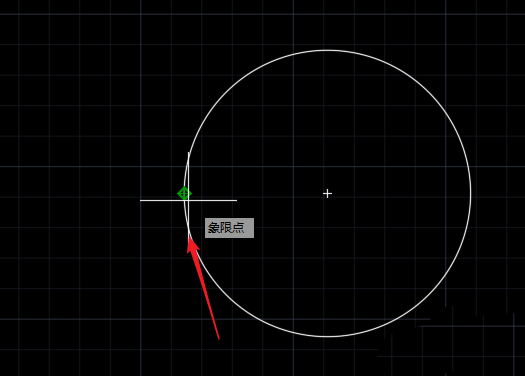

3、然后將鼠標移動到圓上會顯示圓心位置，進行繪畫多邊形內接于圓。

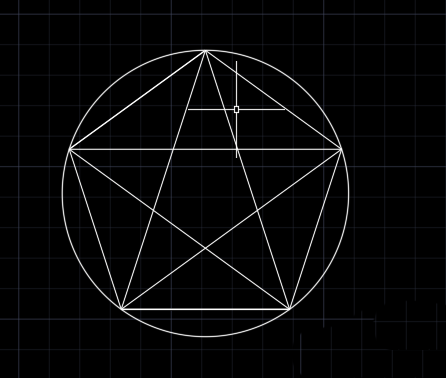

4、接下來我們用直線連接成如下圖形狀，并選擇圓和五邊形輸入E回車刪除。

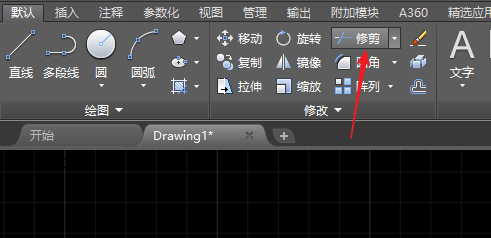

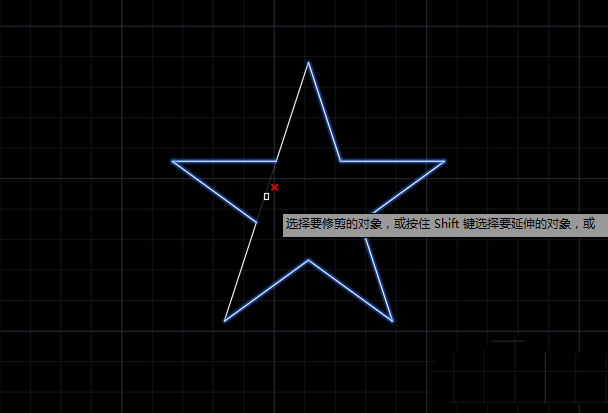

5、點擊選擇裁剪命令，選擇對象后將多余的線刪除。

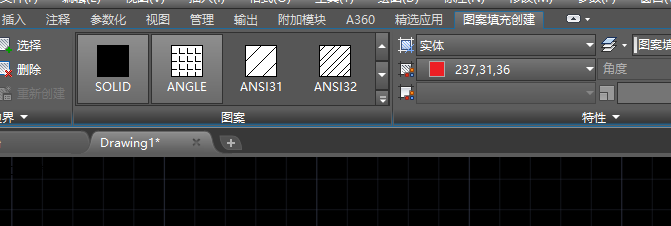

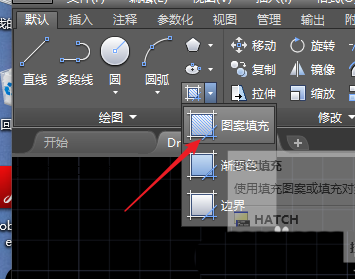

6、然后我們點擊圖案填充選擇（快捷命令H），選擇五角星選擇填充，選擇實體填充并將填充改為紅色即可完成，希望能夠對大家有幫助。

以上就是cad畫紅色五角星圖形的教程，希望大家喜歡，請繼續關注武林網。
