cad中繪制圖紙的時候，需要繪制一個圖框，該怎么制作a3圖框呢？下面我們就來看看詳細的教程。

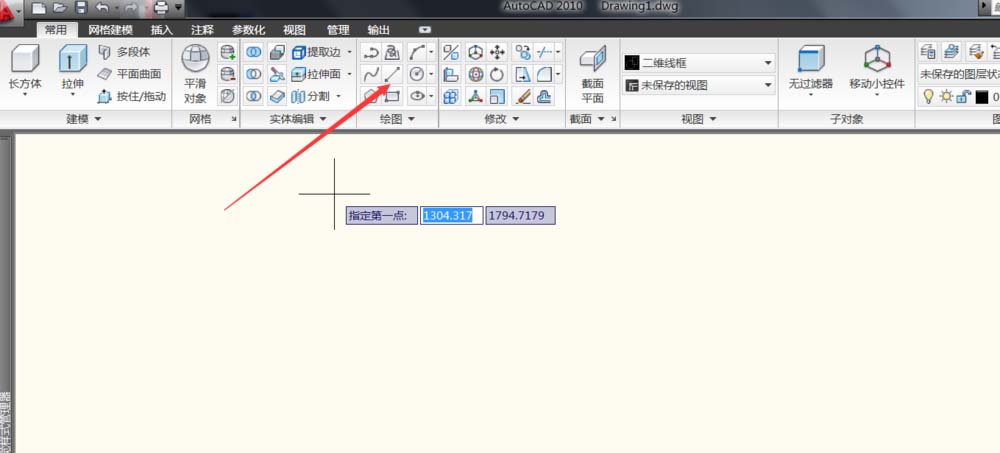

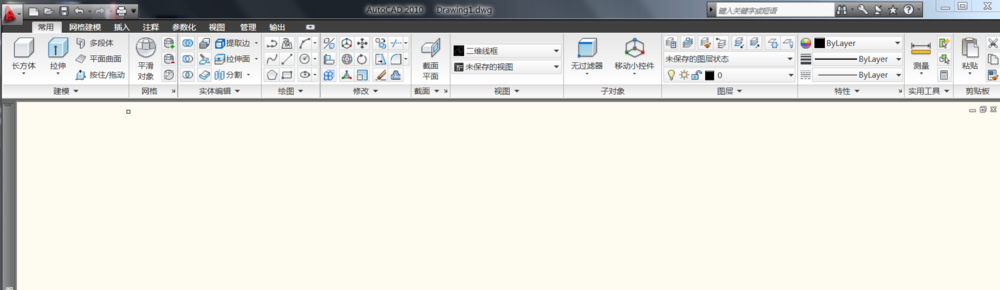

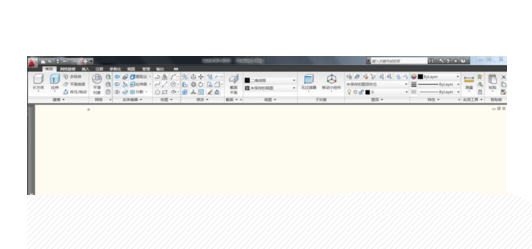

1、打開CAD軟件，然后進入到如下的頁面

2、然后策劃圖框的大概樣子，如圖長寬高，一張A3的圖紙標準尺寸為420*297，然后圖框的畫就為390*287

3、然后就可以開始畫了，如圖先畫390*287的矩形。

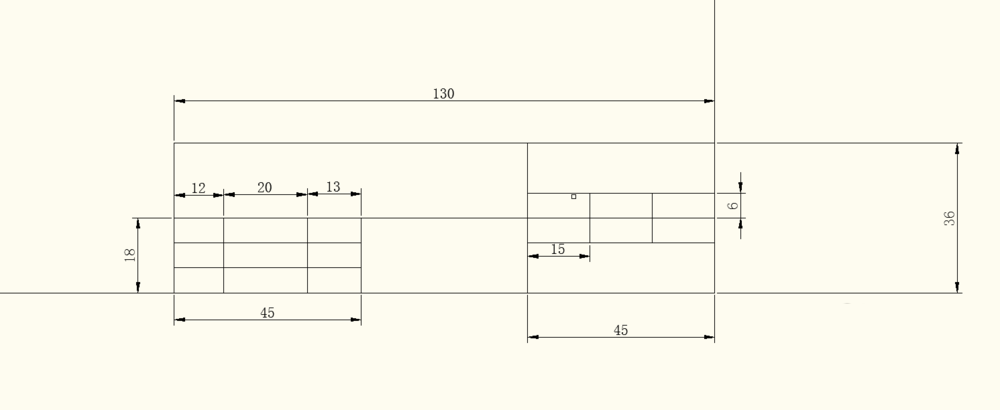

4、畫完大圖框的矩形后就可以用直線來畫標題欄了。對于A3圖紙的標題欄的要求如下

5、按照上述的步驟畫完就可以點擊保存了。

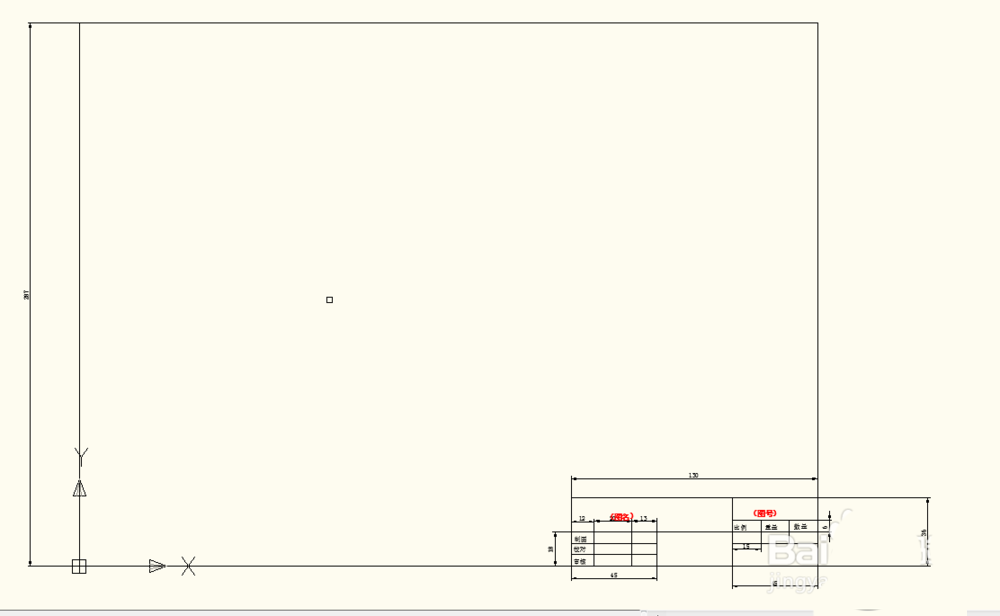

6、完成后你將看到的整張圖框是這樣的。然后就可以開始正式畫圖了。還有要注意圖框要用粗實線。

以上就是cad繪制標準A3圖框的教程，希望大家喜歡，請繼續關注武林網。
