做AUTOCAD的設計師們一定知道在CAD中是可以自定義線型的，但對有初學者來說自定義線型也不是那么的簡單，今天我們來講解一種AutoCAD自定義線型的小技巧，通過CAD自帶的線型文件進行編輯更改成新的線型，具體操作步驟如下：

步驟一、首先我們得找到存放線型的文件，一般都存放在AUTOCAD安裝目錄中的support的文件夾下，例如：C:/Documents and Settings/jingyi/Application Data/AutoCAD 2007/R17.0/Support，如圖所示：

步驟二、然后找到其中的線型文件，然后雙擊打開這個文件，如圖所示：

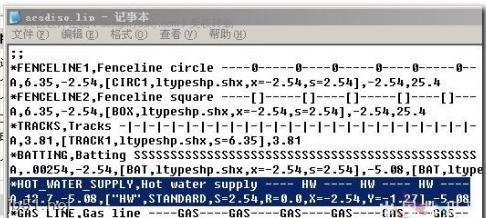

步驟三、打開這個文件之后，找到其中一個與我們要設計自定義的線型相似的線型內容進行修改，這里把【HW】改成了【熱管】，如圖所示：

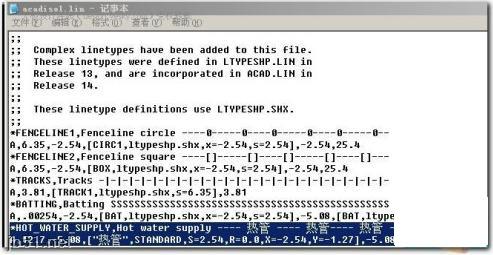

步驟四、然后保存為另外一個CAD線型文件名，這時要記住這個線型文件名，例如：acadiso1.lin，后面要通用加載這個文件名。

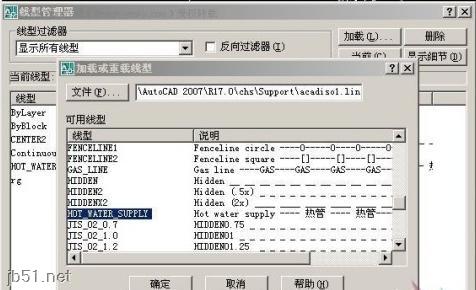

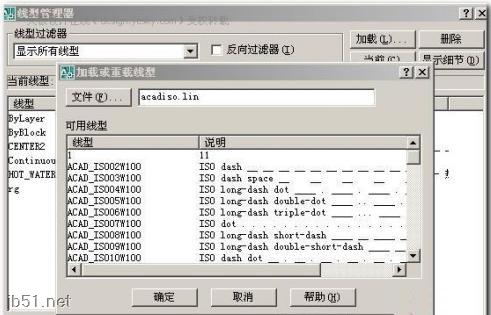

步驟五、重新回到CAD界面，接著打開線型界面管理器，通過【加載】，選擇【文件】，找到剛才保存的那個LIN文件名acadiso1.lin，然后點【確定】按鈕，如圖所示：

步驟六、這時在線型框中就會顯示新的線型，如圖所示：

然后就可以在CAD中用剛才定義的新線型繪制圖型了，如圖所示：

好了，以上就是有關AutoCAD自定義線型的小技巧，你學會了嗎，通過這種方法可以快速定義出自己想要的CAD線型哦。
