CAD現在算是設計中最流行的一個軟件，這個軟件主要還是需要多實踐操作，那樣運用的速度才快，今天小編就給大家帶來AutoCAD三維建模教程：公告牌制作流程，下面我們一起來看看CAD實例的具體內容。

首先，來看看CAD制作的效果圖吧。

具體步驟如下：

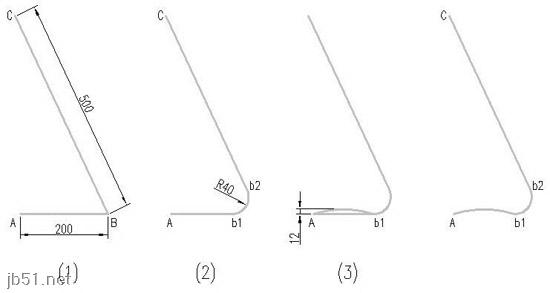

步驟一、首先利用CAD軟件在畫布中繪制一個側面的框架一，如圖所示：

1、首先繪制一個框架的輪廓線，我們利用CAD命令【PL】或者【L】來繪制輪廓線，然后設置兩條線的夾角在65度左右。

2、然后利用【F】命令，繪制圓角，

3、然后在A和B1兩點之間做一個圓弧，設置圓弧的高度在12，如圖所示：

4、然后我們選擇下面的直線進行刪除。

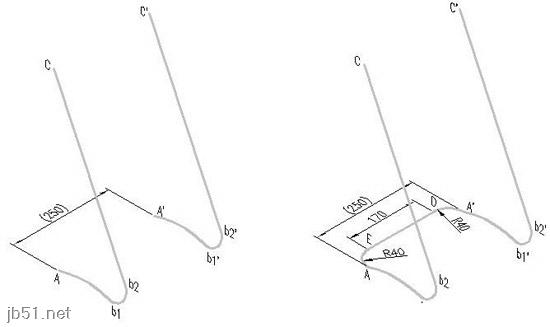

步驟二、然后繪制另一側的框架和底部的框架。如圖所示：

1、點擊菜單欄中的視圖，然后選擇東南等軸測按鈕，然后將一個視點設置為東南等軸測，接著繞X軸旋轉-90度、

2、復制前面的框架，然后在距離為250的地方進行粘貼。

3、然后利用PL命令才繪制底部的框架。

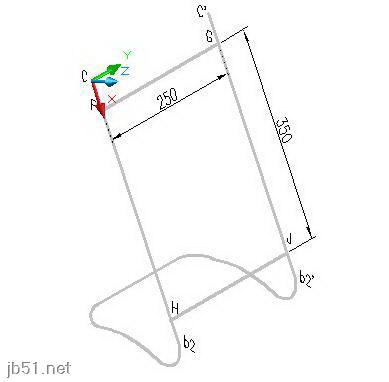

步驟三、設置好視圖，然后利用直線命令，在F的坐標50,0,0，輸入距離為250，得到直線FG。同理，我們也繪制HJ，如圖所示：

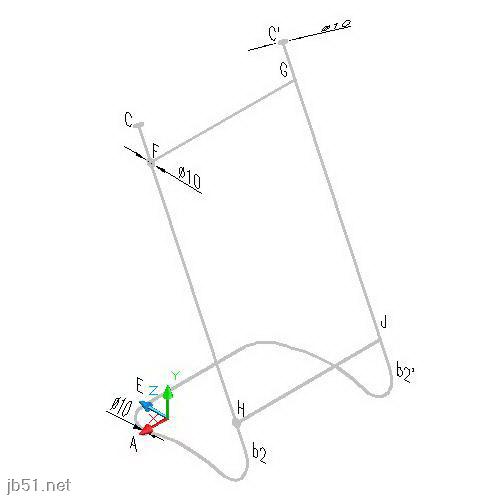

步驟四、繪制頂部的拉伸圓，首先我們設置好合適的視圖，然后設置工具箱中的圓命令，在圓心C點，做一個半徑為5的圓，同理，我們在圓心C'處也做一個圓，如圖所示：

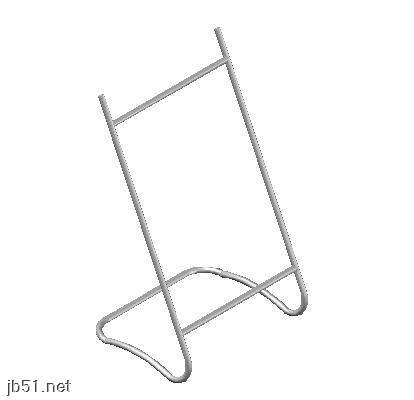

步驟五、拉伸實體對象，啟動拉伸命令，然后選擇路徑選項，選擇FG，接著點擊菜單欄中的視圖，然后著色，最后點擊體著色。如圖所示：

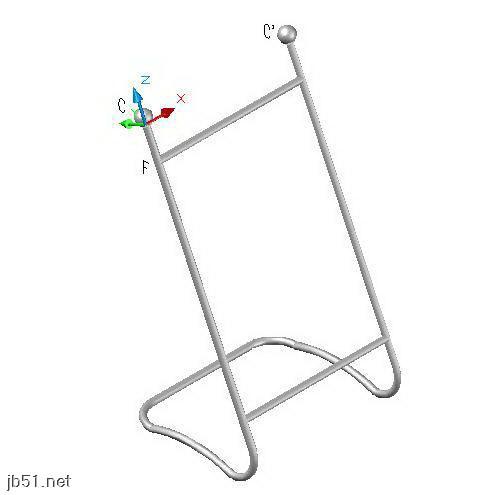

步驟六、繪制頂部小球。首先設置好視圖，之后，我們繪制小球，啟動球體命令，然后球心在0.0.10，半徑設置為12.如圖所示：

步驟七、繪制公告板，首先啟動_3DFACE三維面命令，然后利用自動捕捉，from 基點: (單擊點F)<偏移>: @10,-10，指定第一點K，(光標移向Y的負方向)230亚洲香蕉成人av网站在线观看_欧美精品成人91久久久久久久_久久久久久久久久久亚洲_热久久视久久精品18亚洲精品_国产精自产拍久久久久久_亚洲色图国产精品_91精品国产网站_中文字幕欧美日韩精品_国产精品久久久久久亚洲调教_国产精品久久一区_性夜试看影院91社区_97在线观看视频国产_68精品久久久久久欧美_欧美精品在线观看_国产精品一区二区久久精品_欧美老女人bb
