本教程向大家介紹了利用AutoCAD制作軸承建模的全過程，介紹的很詳細，對剛入門的新手朋友非常實用，所以轉發過來與大家一起分享學習心得，希望對大家有一定的幫助

開始老農畫了一個軸承，當時讓我震驚了好長時間呢！上午畫了一個，但是那個托盤（圓珠箍子），不是圓弧的！^_^

下午仔細觀察了一番，還是把這個模型建了起來。

可以綜合運用一系列的命令，希望對新手有所幫助。

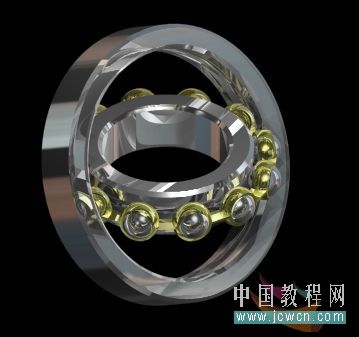

先看最終效果：

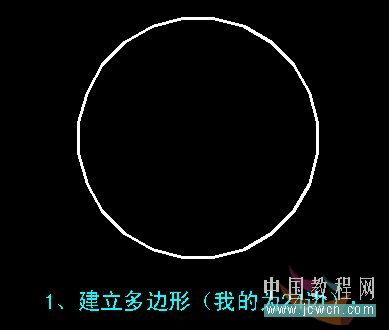

一、建立多邊形（我的為24邊）

二、以一邊中心為圓心，分別畫兩個圓，如圖所示：

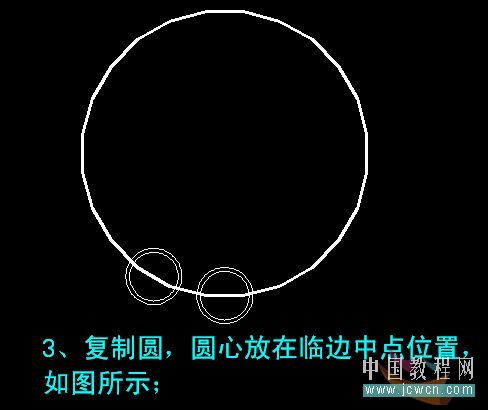

三、復制圓，圓心放在臨邊中點位置，如圖所示：

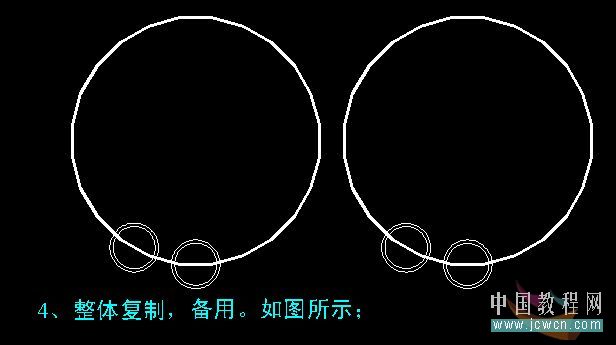

四、整體復制，備用。如圖所示：

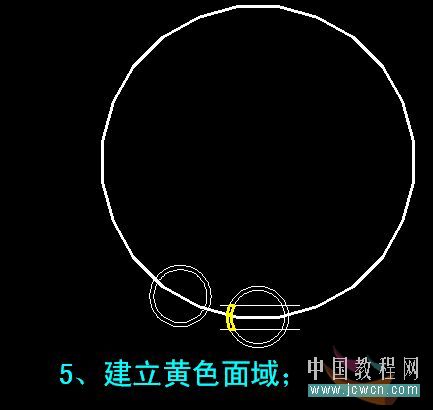

五、建立黃色面域

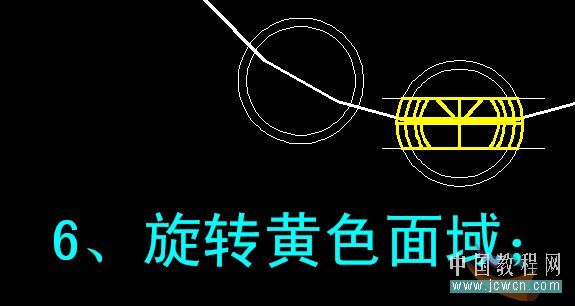

六、旋轉黃色面域

七、將成品復制到備用多邊形上

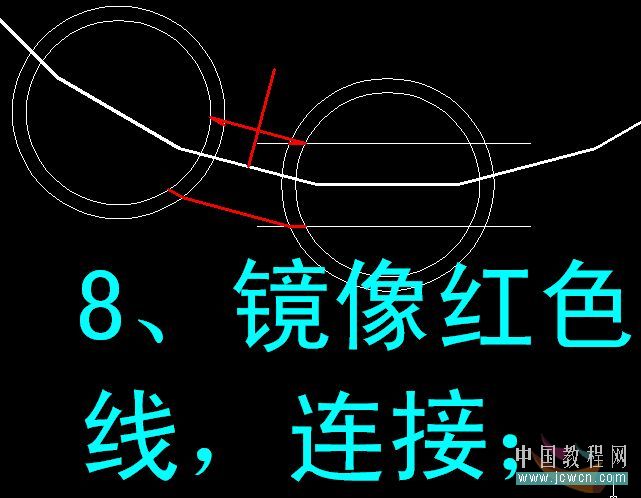

八、鏡像紅色線，連接（出了一點小差錯，應該建立外圓相交的面域）

九、建立面域（我后來剖切掉了，所以后面看不到）

十、切換視圖，拉伸、移動
