渲染是基于三維場景來創建二維圖像的一個過程。它通過使用在場景中已設置好的光源、材質和環境設置(例如背景和霧化)，為場景的幾何圖形進行著色。本例將通過渲染如圖14-44所示的三維場景，與大家一起學習在AutoCAD中渲染輸出場景模型的方法和技巧，希望本教程對大家有一定的幫助。

圖14-44 完成效果

(1)執行“文件”→“打開”命令，打開本書附帶光盤/Chapter-14/“室內場景.dwg”文件。激活“相機1”視圖，對場景進行渲染，可觀察到使用默認設置渲染出場景的場景效果，如圖14-45所示。

圖14-45 原場景效果

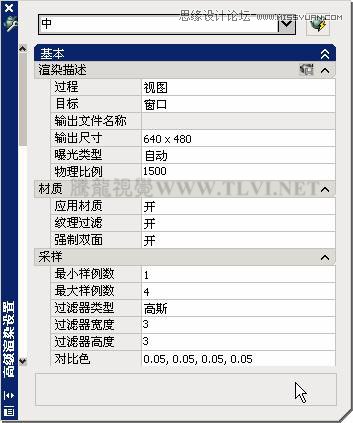

(2)執行“視圖”→“渲染”→“高級渲染設置”命令，或者在“渲染”工具欄中單擊

“高級渲染設置”按鈕，打開“高級渲染設置”選項板，如圖14-46所示。

圖14-46 “高級渲染設置”選項板

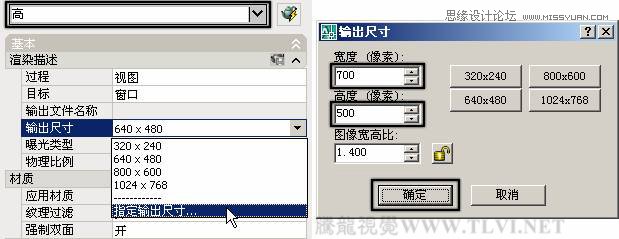

(3)在“高級渲染設置”選項板頂端的“渲染預設”下拉列表中選擇“高”選項，然后在“基本”卷展欄中，對渲染輸出圖像的分辨率進行設置，如圖14-47所示。

圖14-47 設置圖像輸出分辨率

(4)接著在“間接發光”卷展欄中，單擊“全局照明”標題欄右側的

“指定光源是否應該將間接光投射到場景中。”按鈕，啟用“全局照明”方式，如圖14-48所示。

圖14-48 啟用“全局照明”方式

提示：在“高級渲染設置”選項組中，用戶還可以對圖像質量、陰影、光線跟蹤反射和折射、最終聚集等渲染參數進行設置，以達到理想的圖像效果。

(5)單擊“高級渲染設置”選項板右上角的

“渲染”按鈕，或者在“渲染”工具欄中單擊

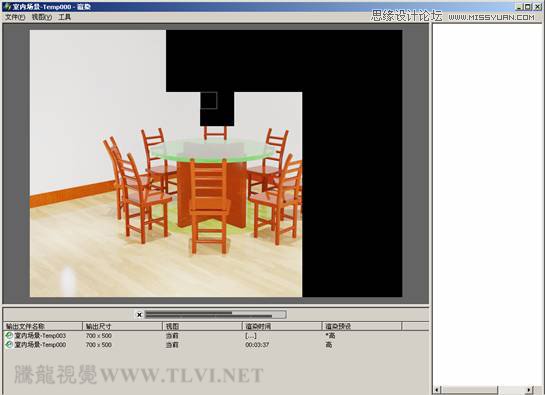

“渲染”按鈕，在“渲染”窗口中對場景進行渲染，如圖14-49所示。

圖14-49 “渲染”窗口

提示：在渲染過程中，如果用戶提前發現渲染的效果不是理想中的效果，可按鍵，終止渲染并關閉“渲染”窗口。如果只想終止渲染而不關閉“渲染”窗口，可通過單擊渲染進度條左側的圖標，來取消渲染過程。

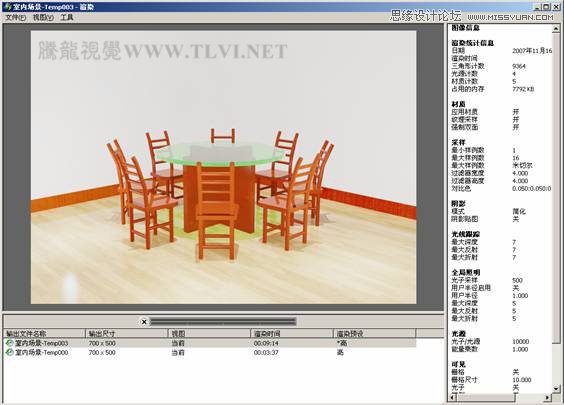

(6)渲染完畢后，效果如圖14-50所示。

圖14-50 渲染后的場景效果

提示：如果用戶制作的是一個室外的三維場景，有時需要為其添加環境“霧”效果。通過單擊“渲染”工具欄中的

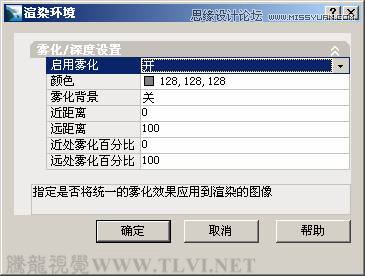

“渲染環境”按鈕，打開“渲染環境”對話框，如圖14-51所示。在該對話框中可啟用“霧”效果，并對霧的顏色、衰減和影響范圍等參數進行設置。

圖14-51 “渲染環境”對話框

(7)在“渲染”窗口中執行“文件”→“保存”命令，打開“渲染輸出文件”對話框，如圖14-52所示。

圖14-52 “渲染輸出文件”對話框

(8)設置要渲染輸出文件的保存路徑，然后參照圖14-53所示對渲染輸出的圖像文件名稱和格式進行設置，然后單擊“保存”按鈕退出對話框。

圖14-53 設置文件名稱和格式

提示：在AutoCAD中可以輸出多種不同格式的圖像文件，如BMP、TGA、TIF、PCX、JPG和PNG。

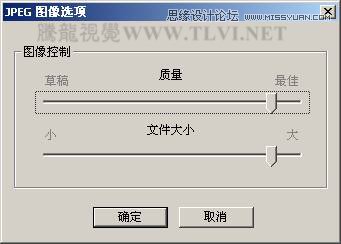

(9)退出“渲染輸出文件”對話框后，將打開“JPEG圖像選項”對話框，在該對話框中可設置圖像的質量和輸出文件的大小，如圖14-54所示。保持默認設置單擊“確定”按鈕關閉對話框，完成圖像文件的輸出。

圖14-54 “JPEG圖像選項”對話框

(10)完成圖像文件的輸出后，讀者可從Windows資源管理器中打開輸出的圖像文件，查看最終效果，如圖14-55所示。

圖14-55 輸出的圖像文件

以上就是為大家介紹在AutoCAD中渲染輸出場景模型的方法和一些技巧，希望大家能在以后的作品中可以巧妙的運用。謝謝大家觀看。
