這篇教程像武林網的AutoCAD愛好者們介紹AutoCAD倒角、面拉升、陣列建模的方法，話不多說，直接來學習吧！

本題主要是介紹：
1、在實體上作環形倒角。
2、實體面的拉升。
3、二維命令“陣列”中矩形陣列、環形陣列的運用。

下面，是本習題的詳細繪圖步驟講解，最后面是繪圖步驟講解的Flash動畫演示：

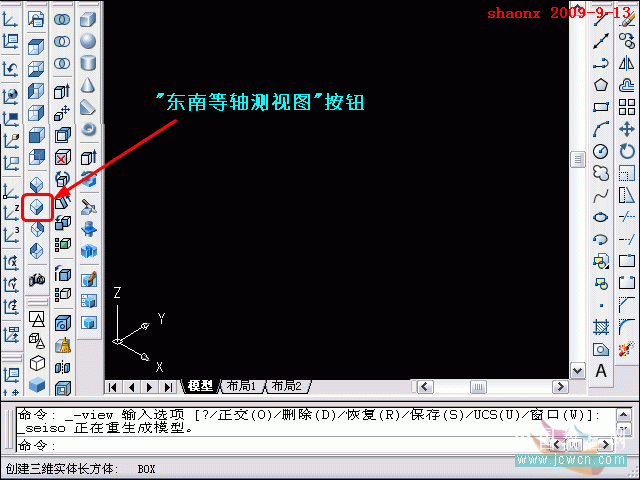

1、打開CAD，點擊“東南等軸測視圖”按鈕，進入到東南視圖界面。

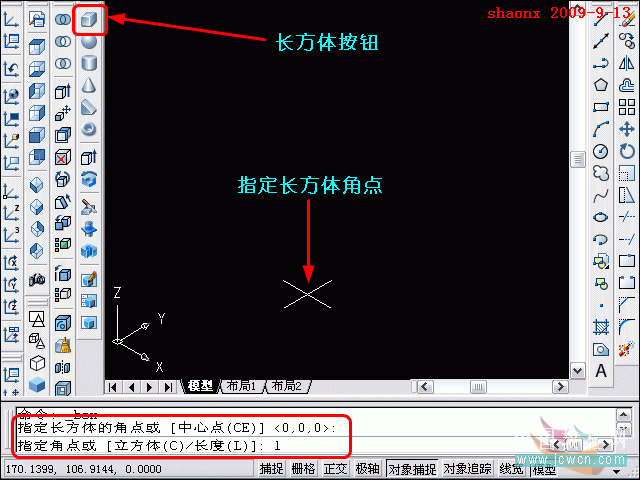

2、在東南視圖的界面里，點擊“長方體”按鈕，在界面里指定長方體的一個角點后，再輸入“L”，說明要畫的是長方體，而非立方體。

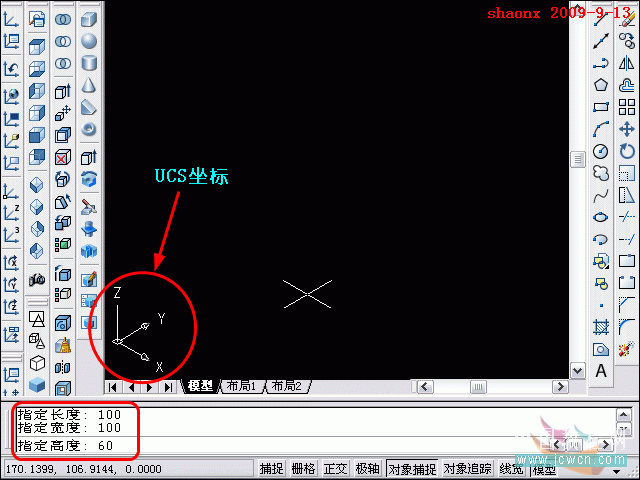

3、接著，在命令行里輸入“長寬高”的數值，這在前面已講過，“長寬高”對應的是UCS坐標的“XYZ”軸。

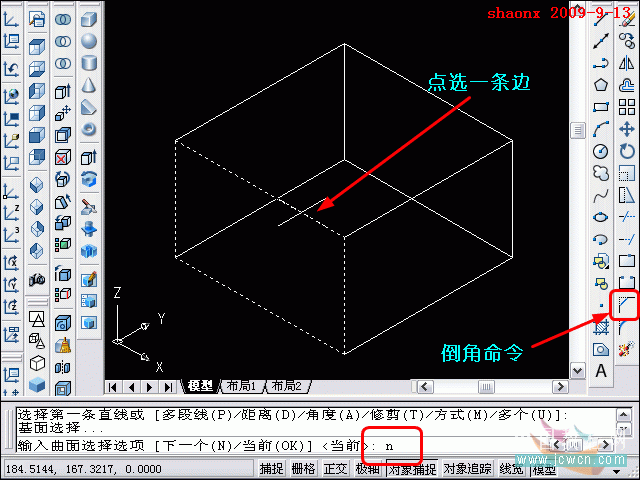

4、畫好的長方體如下圖。接著，做倒角，點擊“倒角”按鈕，點選頂面的一條邊線，出現了如下圖的情況，選中了邊上的面，不是需要選擇的頂面，再輸入“N”，選擇下一個。

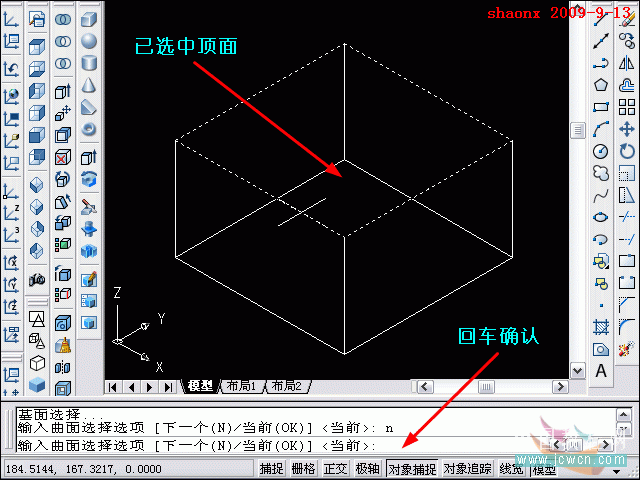

5、輸入“N”并回車后，界面中出現了選中頂面的期望結果，這時，不再需要再選擇，就直接回車確認。

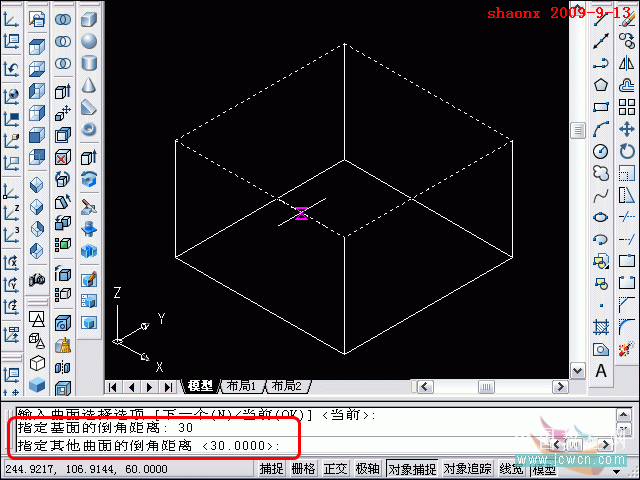

6、下面的操作就是輸入倒角的距離，基面的倒角距離，就是頂面的倒角距離，其他面的倒角距離，就是側面的倒角距離。

7、倒角操作的設置完成了，接著選擇需要倒角的邊，可以分別選中四條邊，也可以輸入“L”，選擇一個環，如下圖。

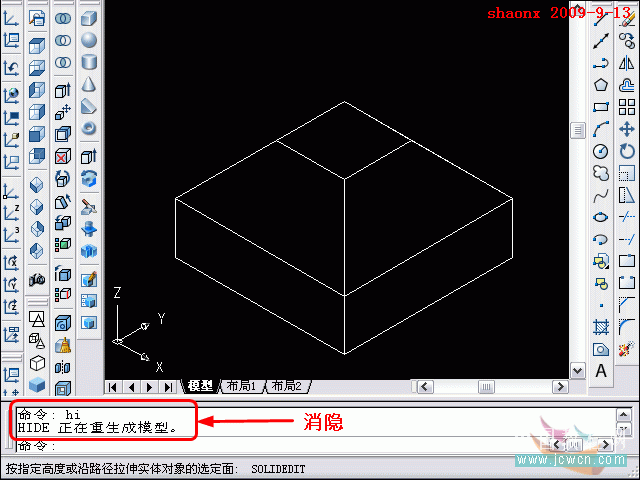

8、完成的圖形如下。輸入“hi”，得到消隱圖。

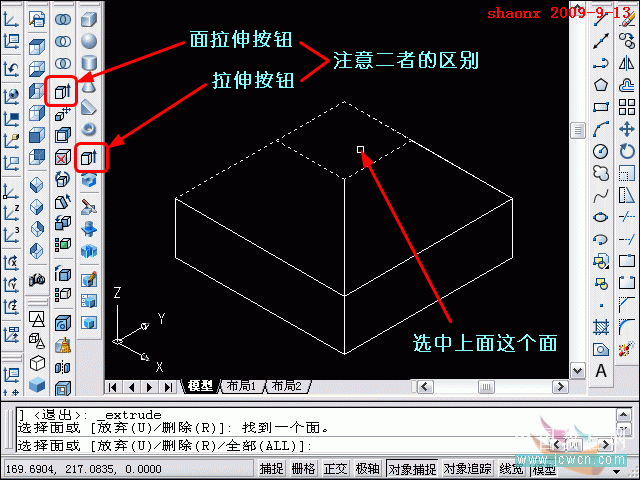

9、點擊“面拉伸”按鈕，選中上面這個面。
注意，CAD里有2個差不多的拉伸命令：
一個是從二維平面到三維的“拉伸”命令（在建模工具條里），就是常用的拉伸。
還有一個就是現在用的“面拉伸”命令（在實體編輯工具條里），這個命令是對三維實體的一個面進行拉伸。
這2個命令的按鈕小圖標一樣，使用時要注意區別。

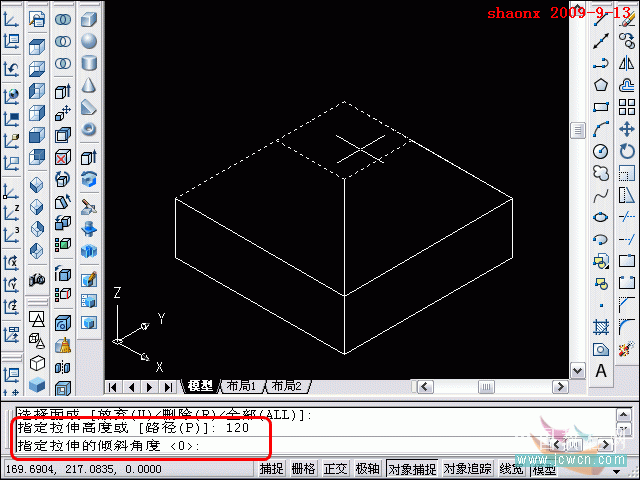

10、輸入拉伸高度，確定傾斜度后，選中的面就會拉伸。
注意UCS坐標的Z軸的方向，輸入的高度是正值，就往上拉伸，
如輸入的高度是負值，就往下拉伸。
