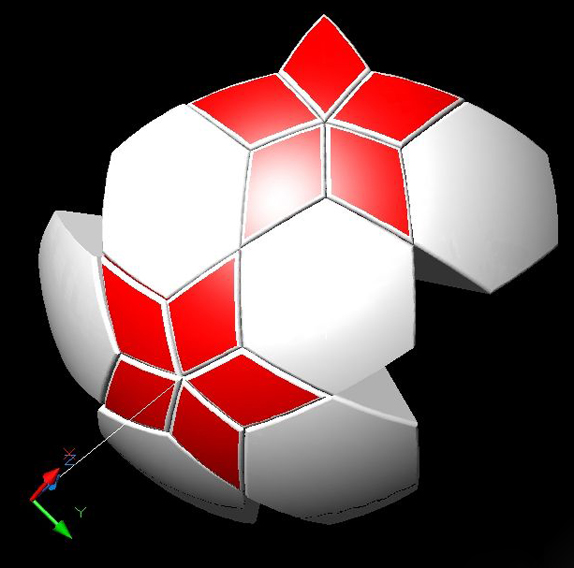

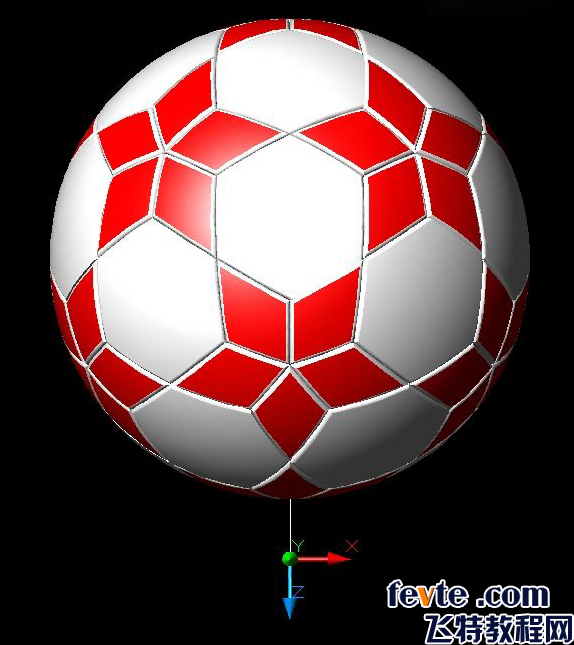

這篇教程教武林網的朋友們用AutoCAD打造漂亮的五星足球，教程制作難度一般，屬于入門級別的教程吧！轉發過來和武林網的朋友們一起分享。先來看看最終的效果圖：

制作步驟如下：

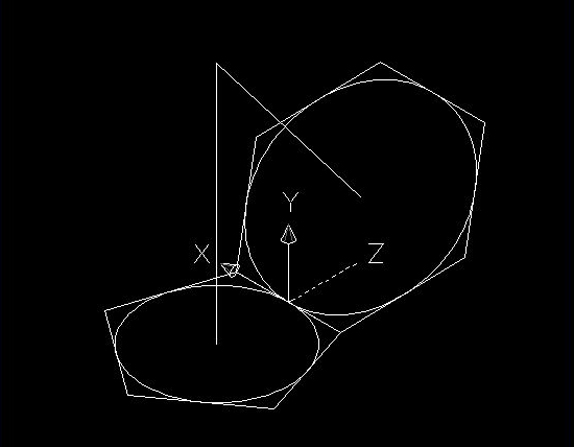

第一步打開AutoCAD，在俯視圖畫一個正五邊形和一個正六邊形邊長取50（可以隨意）。作輔助線，方法如下圖。（圖01）

圖01

第二步旋轉六邊形中心垂線和五邊形中心垂線相交。（圖02）

圖02

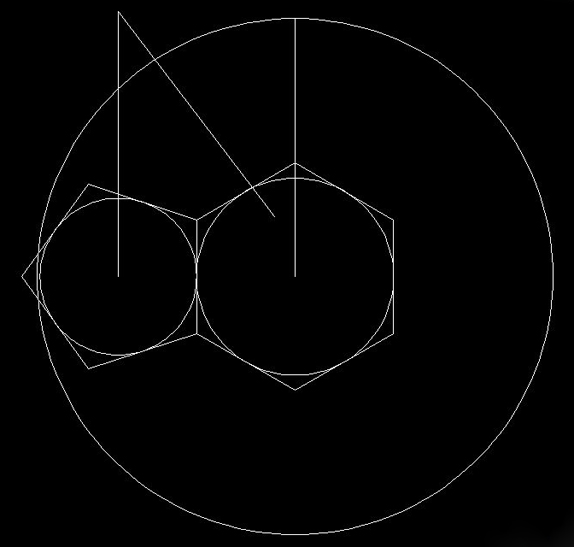

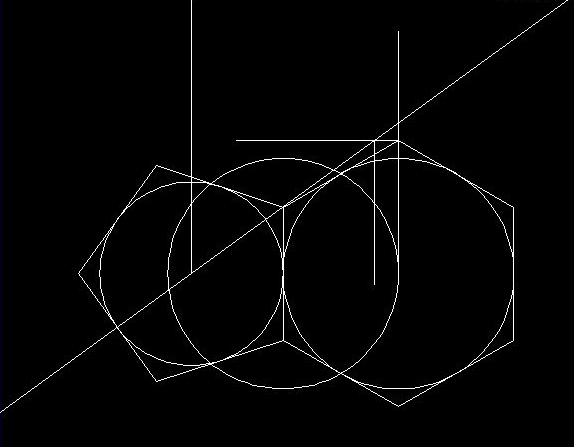

第三步刪除多余輔助線。以六邊形中心線長為半徑作圓。（圖03）

圖03

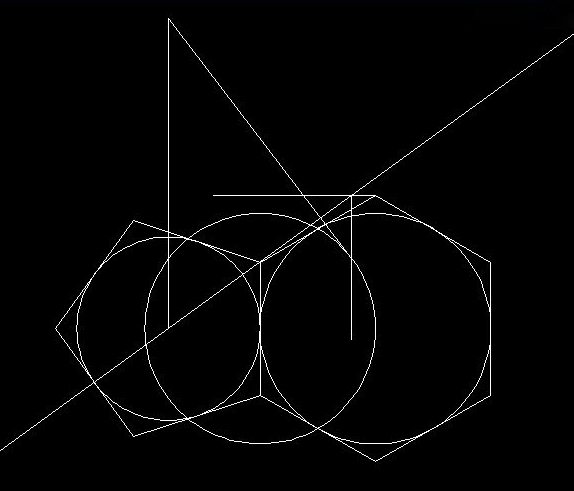

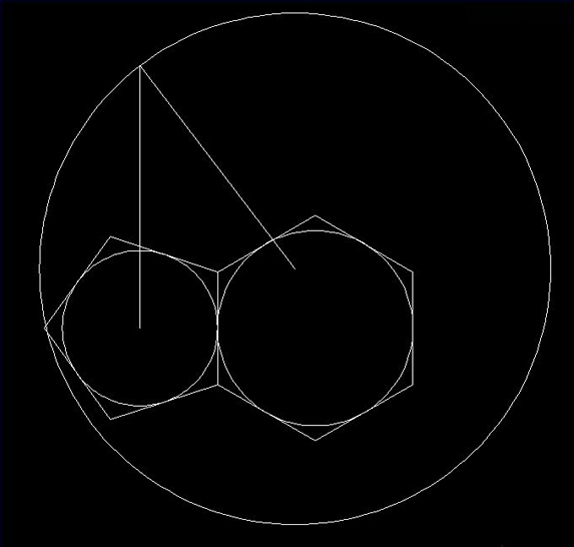

第四步將此圓移動到六邊形中心，作一條中心半徑線。（圖04）

圖04

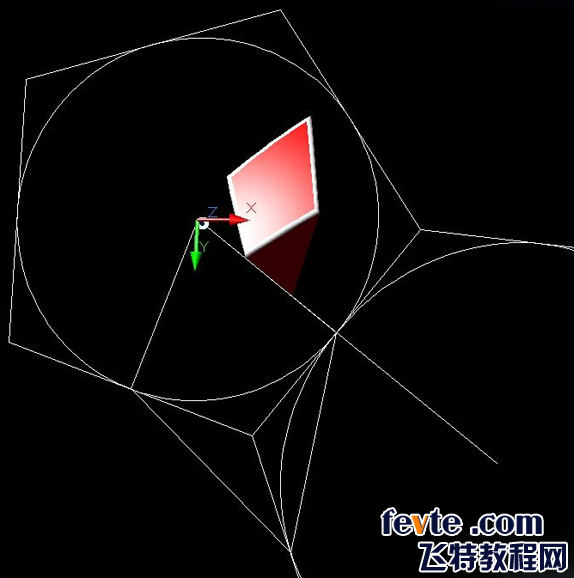

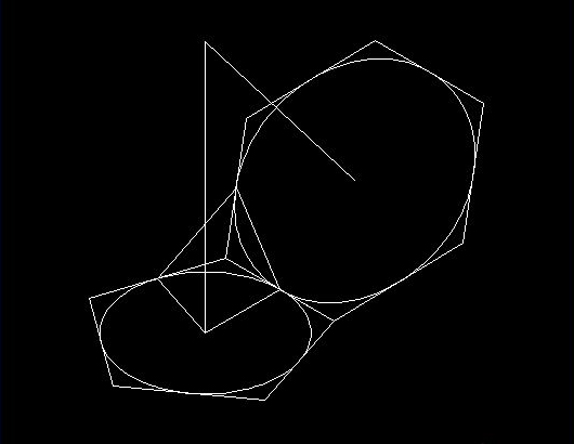

第五步切換到西南等軸側視圖，變換Z軸矢量UCS。（圖05）

圖05

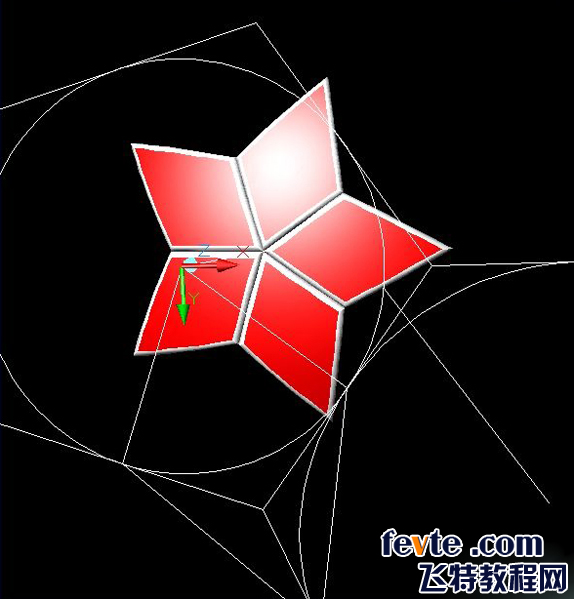

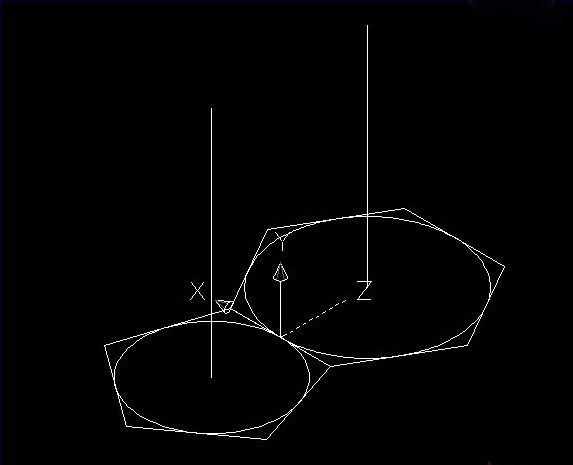

第六步將兩條中心線旋轉90°，使其垂直于等邊形平面。（圖06）

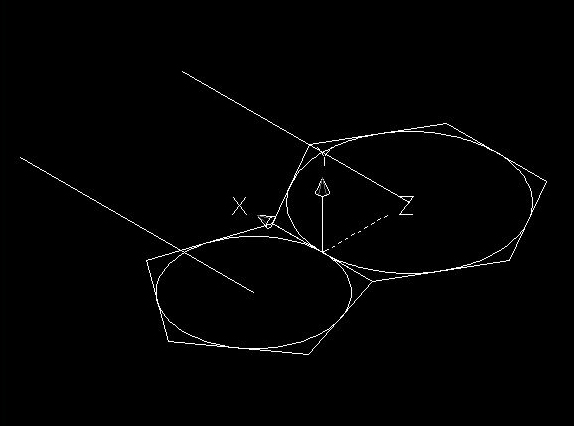

圖06第七步命令：AL，三點對齊。兩條中心線連接點為球體的中心點。（圖07）

圖07

第八步在五邊形與六邊形交接處中點作四條連線。（圖08）

圖08

第九步以中心點為球心畫一球。（圖09）

圖09

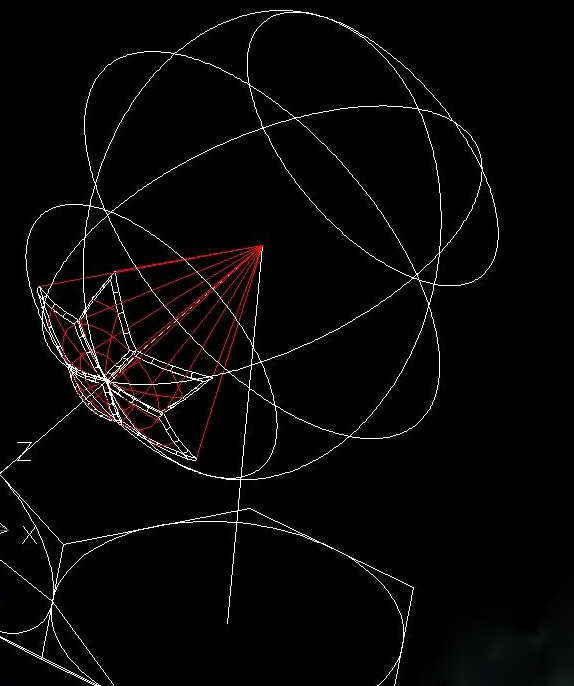

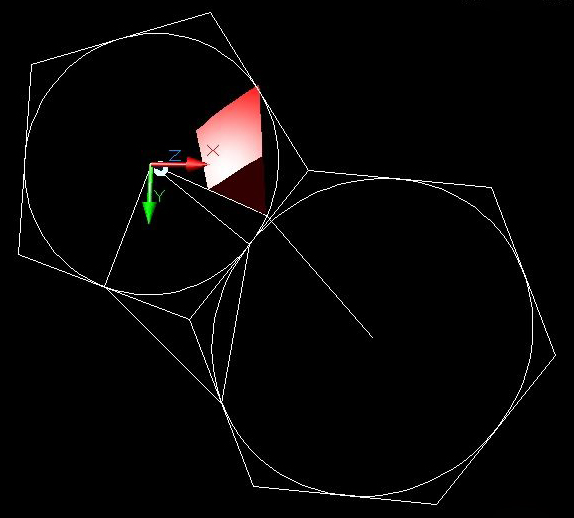

第十步以四條連線的端點與中心點組成三點，做四次三點剖切，并倒圓角。（圖10、11）

圖10

圖11

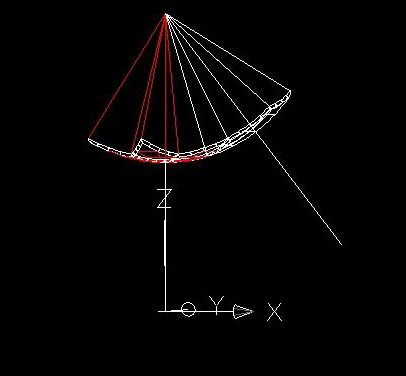

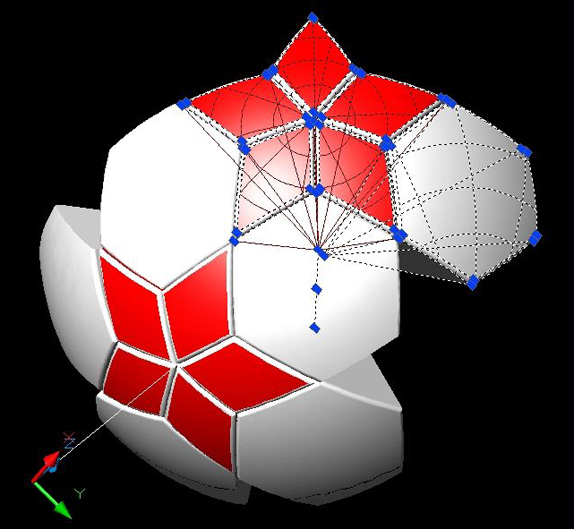

第十一步陣列5個（注意Z軸矢量UCS）。（圖12）

圖12

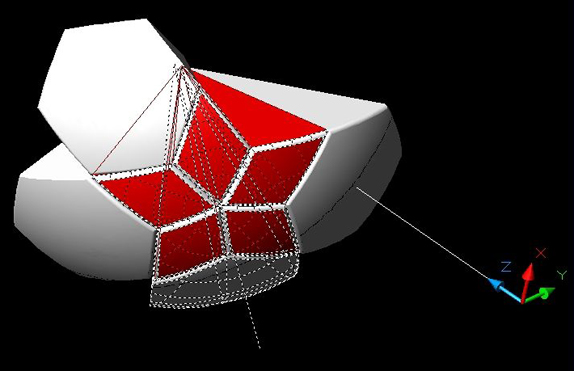

第十二步另畫一個同樣的球，同樣方法做六次剖切，再次倒圓角。（圖13、14、15）

圖13

圖14

圖15第十三步以正五邊形中心線切換Z軸矢量UCS方向。（圖16）

圖16

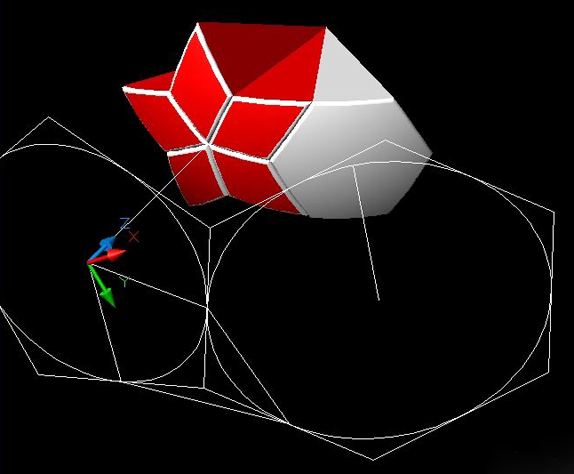

第十四步陣列5個，再以正六邊形中心線切換Z軸矢量UCS方向，并刪除一個正六邊形。（圖17、18）

圖17

圖18

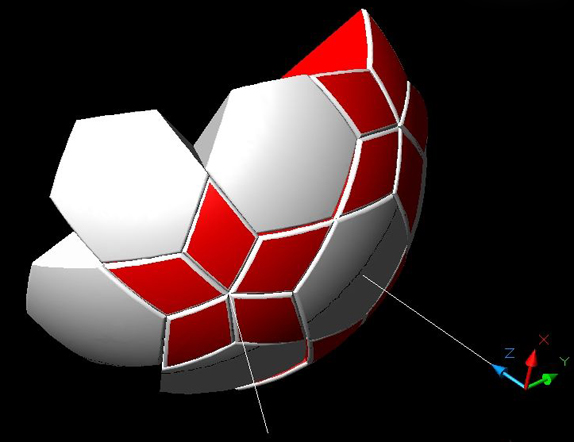

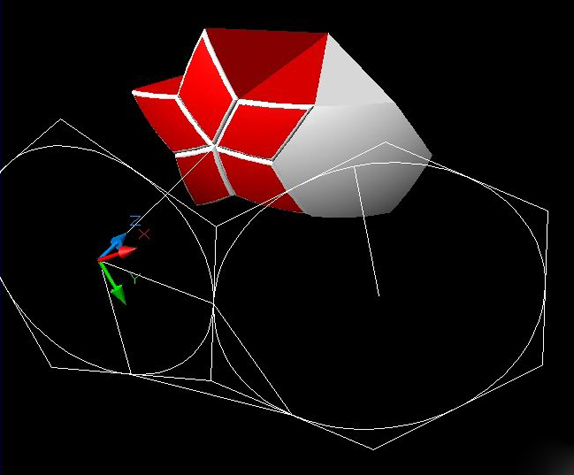

第十五步選擇一個組合五星和一個正六邊形，陣列3個。（圖19、20）

圖19

圖20

第十六步回到上一個UCS，并刪除一個組合五星。（圖21）

圖21

第十七步繼續陣列，選擇一個組合五星和一個正六邊形，陣列5個。（圖22、23）

圖22

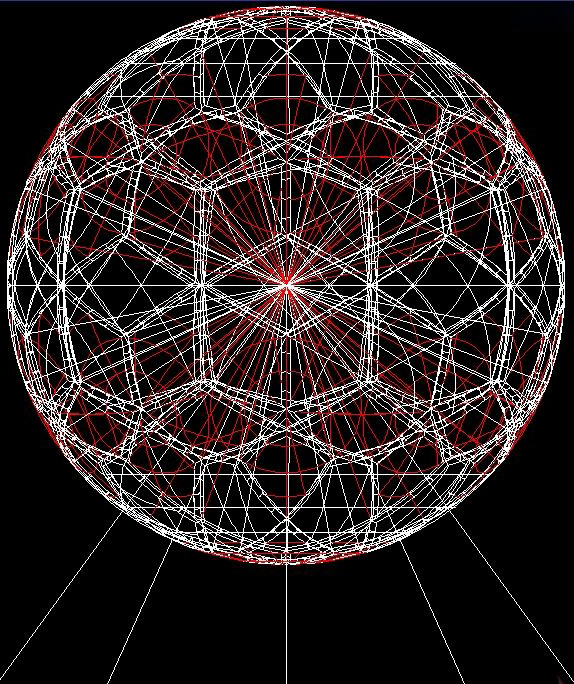

圖23第十八步切換到左視圖，然后鏡像出全部。（圖24、25、26）

圖24

圖25

圖26

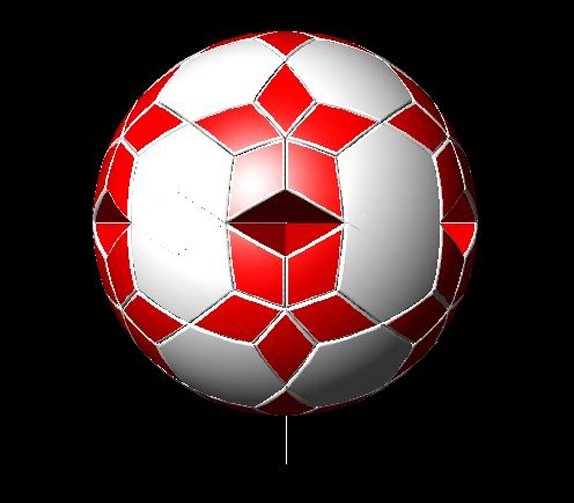

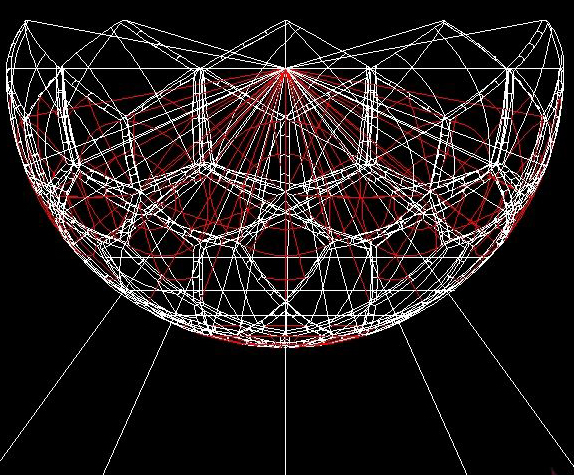

第十九步繞 X 軸的旋轉角度 90°UCS。上半球以球心旋轉36°。（圖27、28）

圖27

圖28

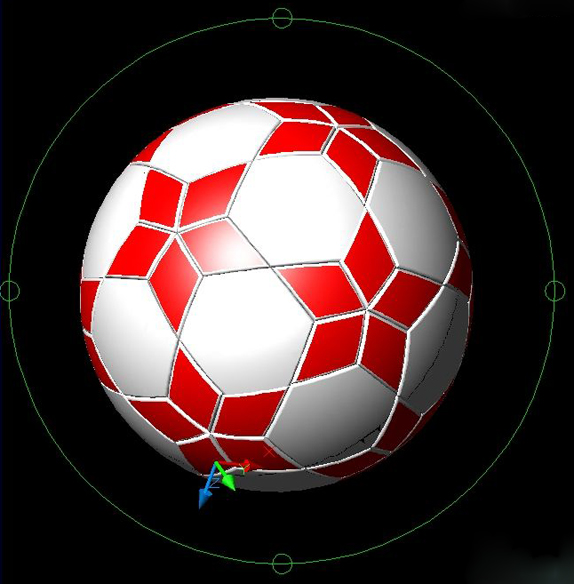

到這里，就基本完成了，希望大家喜歡。（圖29）

圖29

以上就是AutoCAD打造漂亮的五星足球全過程，希望對大家有所幫助！
