本教程是向大家介紹利用AutoCAD 2008繪制環形彈簧及弧線彈簧方法，教程難度不是很大，作者把繪制步驟及方法都介紹地非常詳細，很適合初學CAD朋友學習，轉發過來，希望對大家有所幫助！

我們來看看最終效果：見以下實例（圖a、圖b）。

圖a 環形彈簧

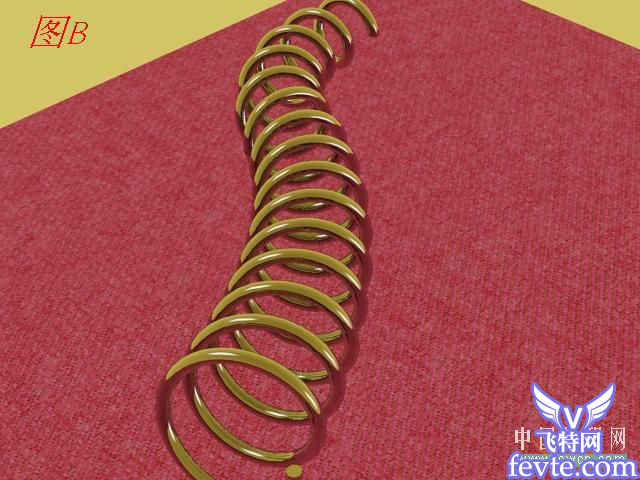

圖b 弧線彈簧

環形彈簧（圖a）做法1

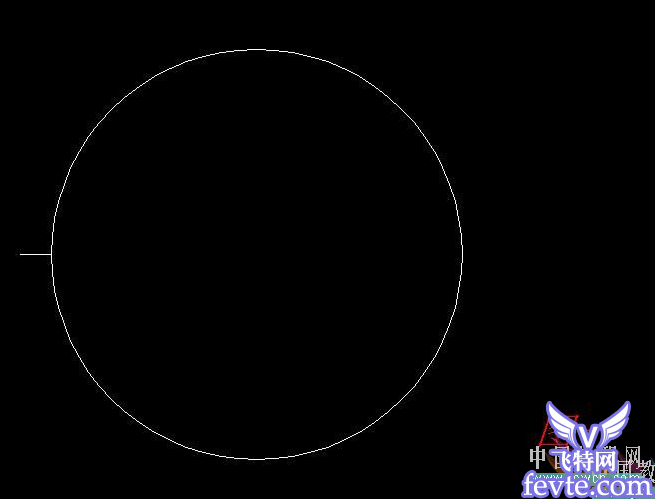

一、 在俯視圖畫一圓與一線段（見圖一）。

圖1

二、用掃掠命令，掃掠對象選短線段，再輸入扭曲（t)的數值5400（5400度也就是15圈），最后掃掠路徑選圓，結果見圖二。

圖2

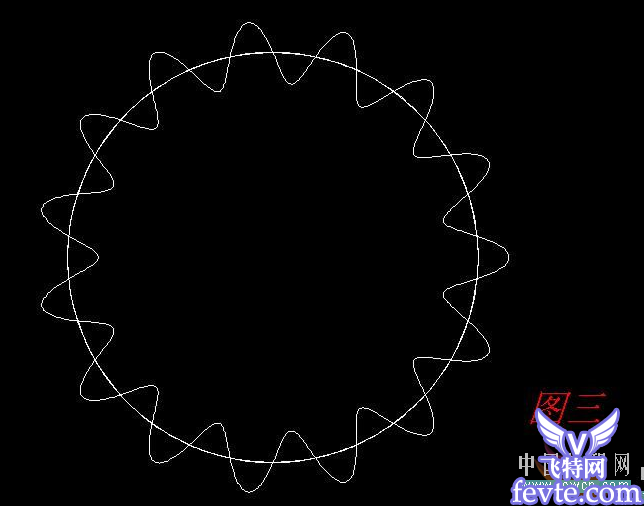

圖3

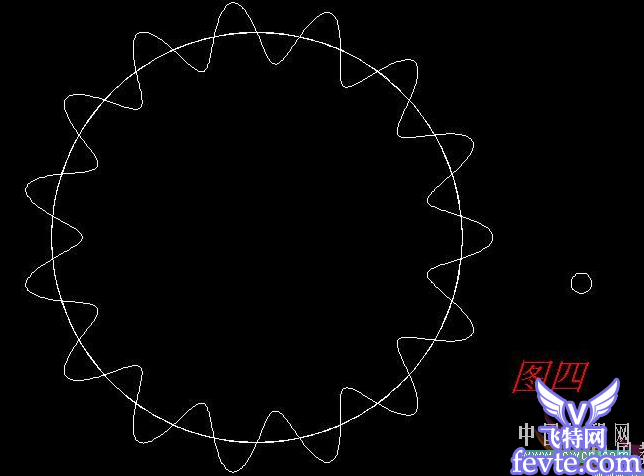

四、獲得螺旋線后，再畫一小圓，再次用掃掠命令，見圖四。

圖4

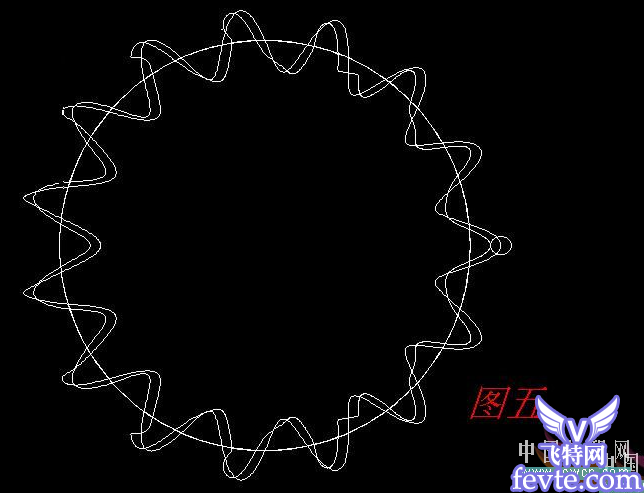

五、掃掠對象選小圓，掃掠路徑選螺旋線，結果見圖五。

圖5

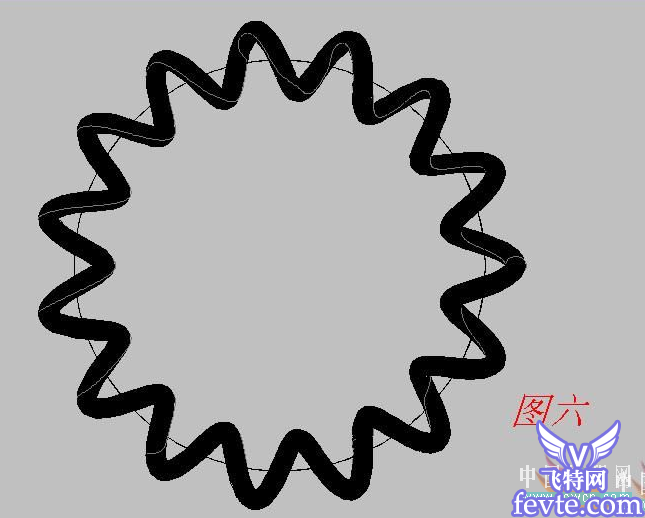

六、視覺樣式選真實（見圖六）。

圖6

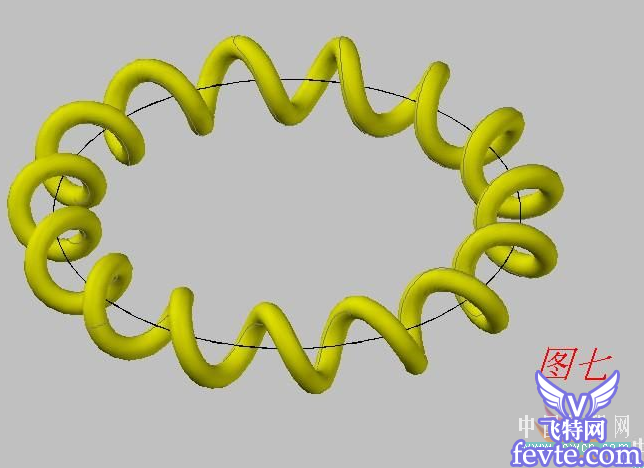

七、改變顏色，做法1完成。

圖7

環形彈簧做法2

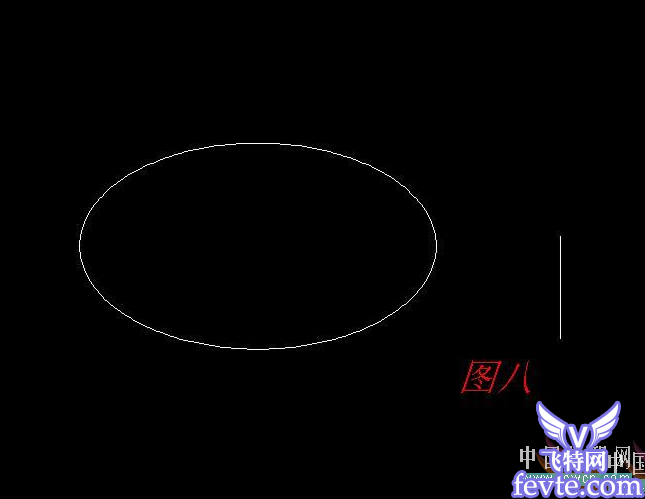

八、也畫一圓與一線段，不過線段是垂直于x、y平面的（見圖八）。

圖8

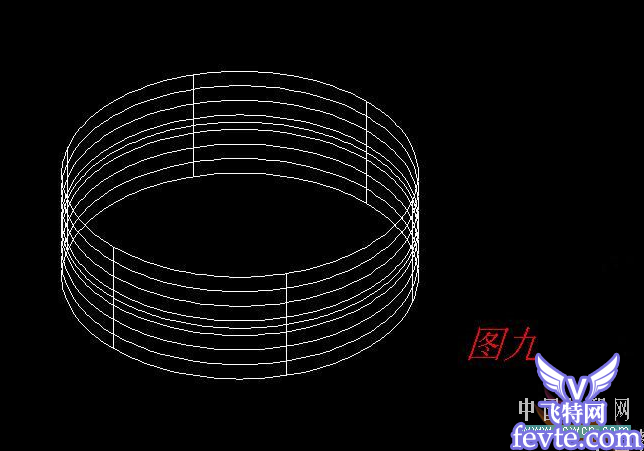

九、用掃掠命令，掃掠對象選短線段，掃掠路徑選圓，結果見圖九。

圖9

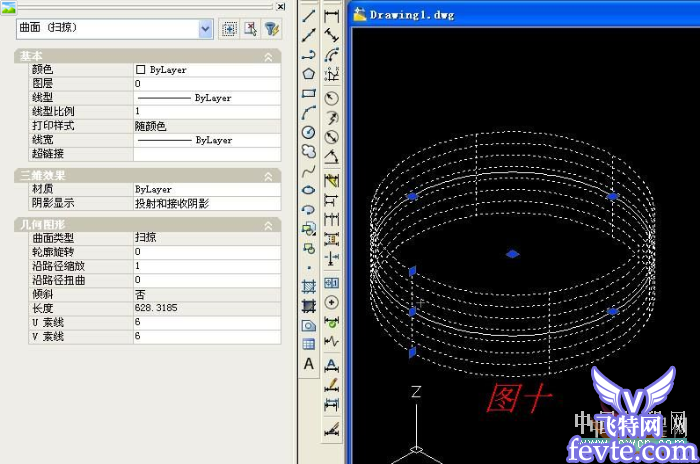

十、雙擊柱形曲面，彈出對象特性面板，見圖十。

圖10

十一、在對象特性面板沿路徑扭曲右邊的空格中填入數值5400，生成結果見圖十一。

圖11

十二、用分解命令把圖形分解，結果見圖十二，生成兩螺旋線。

圖12

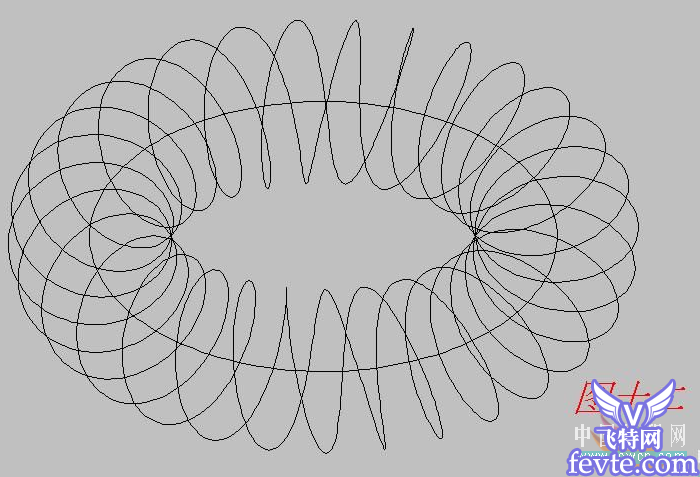

十三、刪除其中一個環形螺旋線，結果見圖十三。

圖13

十四、畫一小圓，用掃略命令，掃掠對象選小圓，掃掠路徑選環形螺旋線，見圖十四。

圖14

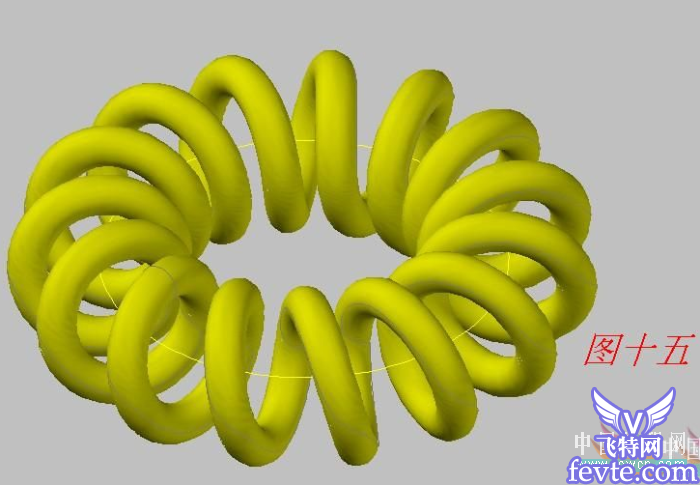

十五、改變顏色，做法2完成。

圖15

弧線彈簧的做法

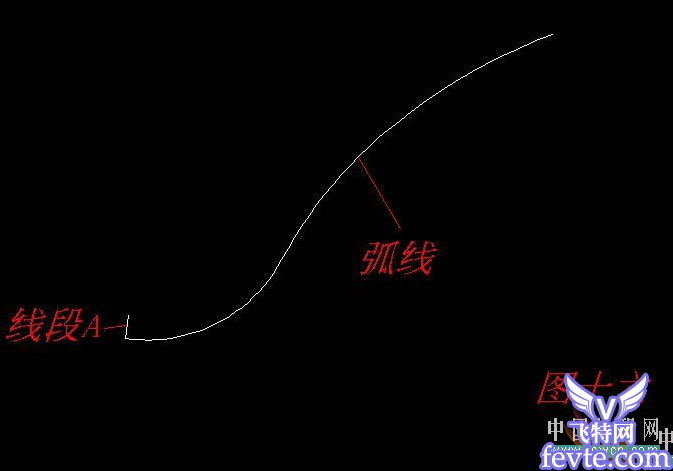

十六、畫弧形與線段a，線段a的延長線經過鄰近圓弧的圓心，見圖十六。

圖16

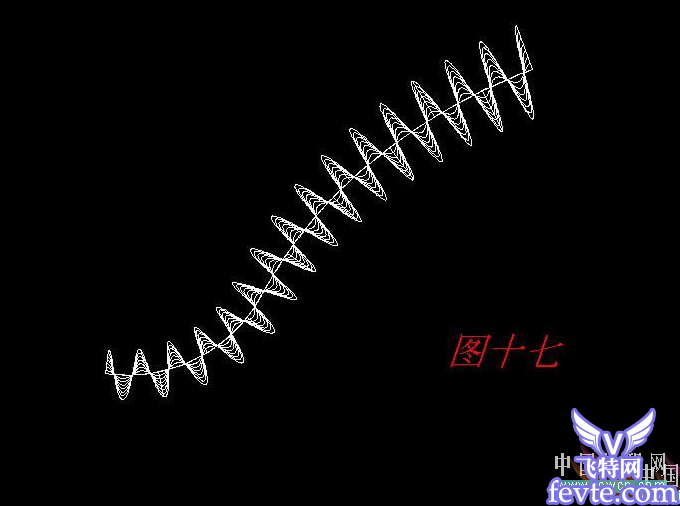

十七、用掃掠命令，掃掠對象選短線段，輸入扭曲（t)的數值5400（5400度也就是15圈），再輸入比例（s)的數值2，掃掠路徑選弧形線，生成結果見圖十七。

圖17

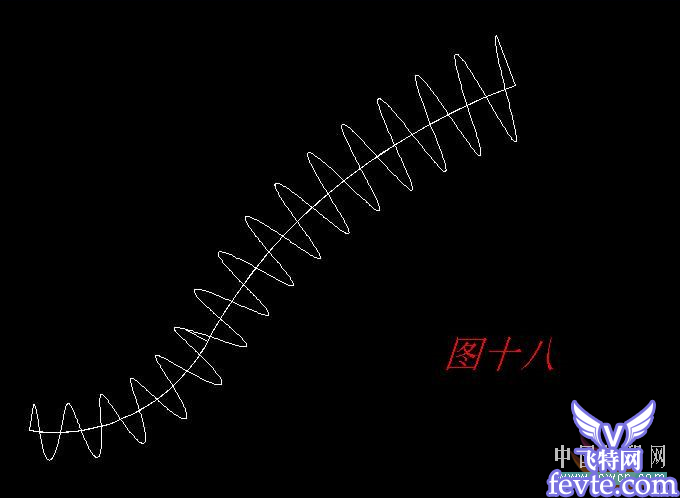

十八、多次用分解命令把圖形分解，結果見圖十八。

圖18

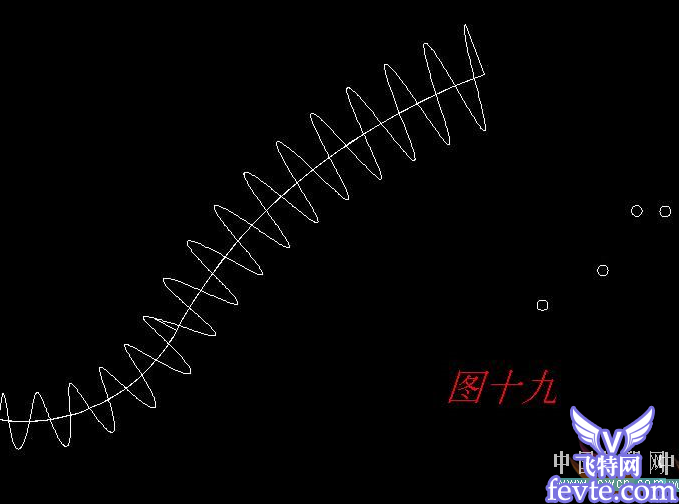

十九、在漸縮弧形螺旋線畫一小圓并復制幾個，見圖十九。

圖19

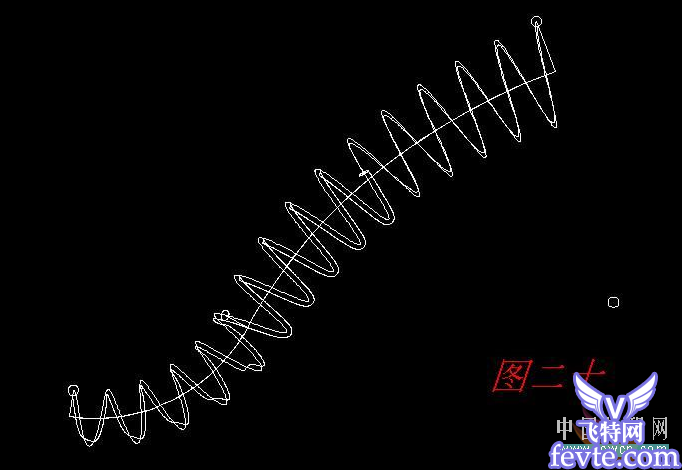

二十、用掃掠命令，結果見圖二十。

圖20

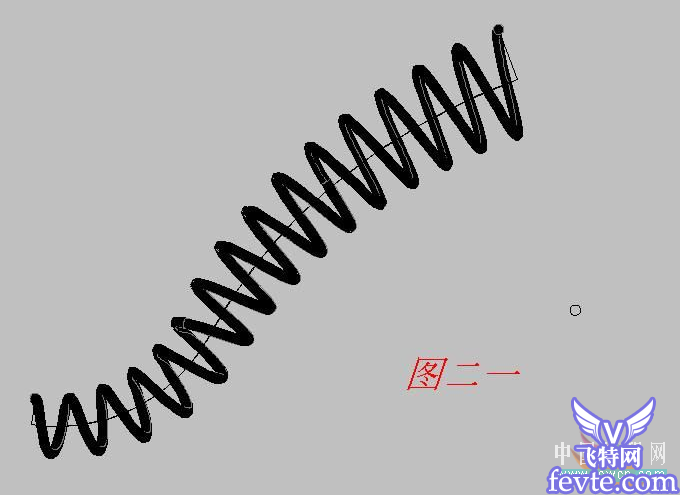

二一、視覺樣式選真實（見圖二一）。

圖21

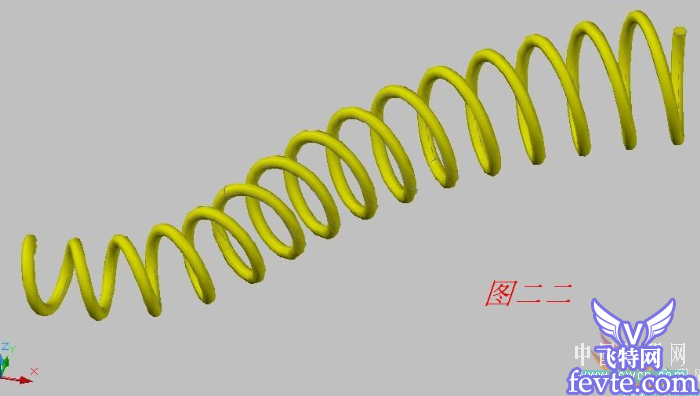

二二、改變顏色，再并集，弧線彈簧的做法完成，用環形彈簧做法2的方法也可以做本實例，有興趣的朋友可以試做，再見。

圖22

教程結束，以上就是AutoCAD 2008繪制環形彈簧及弧線彈簧幾種畫法，希望大家看完之后會有所幫助！謝謝大家觀看本教程！
