本教程向武林網的朋友們介紹AutoCAD 2007放樣制作三維吊鉤，本教程以起重機吊鉤的三維制作過程為例，介紹放樣時應注意的問題，以及放樣工具和使用技巧，希望朋友們喜歡本教程！

autocad 2007版以后有了放樣這一工具，給變截面的三維件制作帶來很大方便。但在放樣時如果操作不當，就會出現截面類型不對、路徑無效等無法放樣的提示。

吊鉤的平面圖紙見圖1：

圖1

按圖紙要求用cad2007畫出二維圖見圖2：

圖2

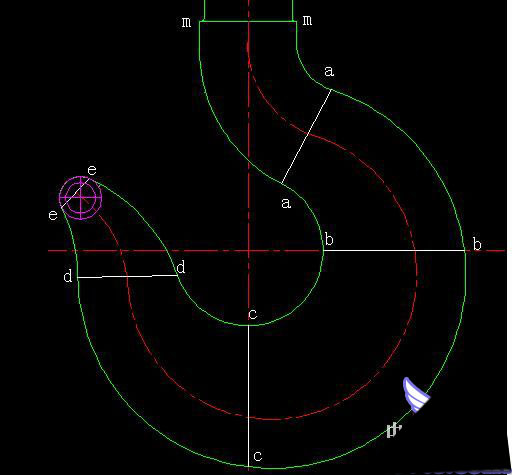

而要制作吊鉤的三維圖，必須先將鉤形部劃分出如圖3所示6個斷面：m－m、a－a、b－b、c－c、d－d、e－e。

圖3

一、各斷面位置的確定

要注意的是，這6個斷面的位置是不能隨意選取的。m斷面不用多講，a斷面是內外兩輪廓線的切點的連線位置，b斷面是水平位置的斷面，c斷面是垂直位置的斷面，d斷面也是內外輪廓線切點的連線位置，e斷面則是內外輪廓線與球相切的兩切點的連線位置。

之所以要這樣分段，是因為圖紙在上述各處要求的斷面形狀和尺寸都不一樣。e-e斷面是由于在該處內外輪廓與球相切后必然形成的一個圓斷面（是小球的一個緯圓）。

要保證符合圖紙要求的尺寸和形狀，吊鉤的鉤形部應該按圖3所示分5段放樣。

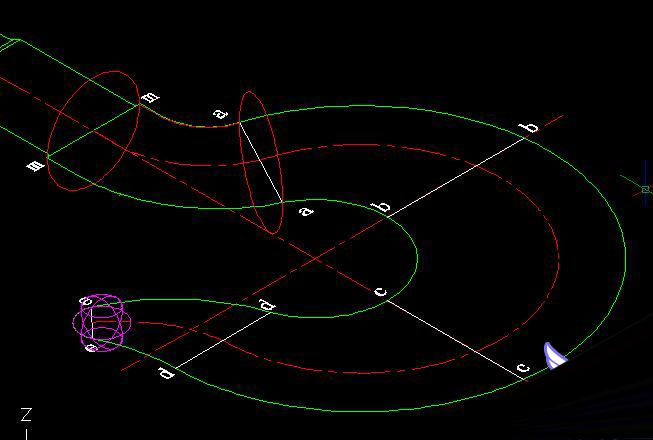

圖4是m-a段的二維線框圖：

圖4

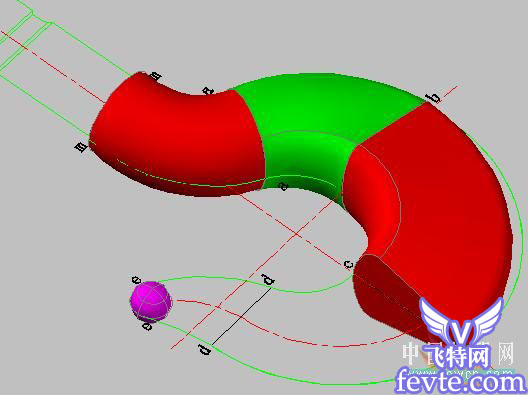

圖5

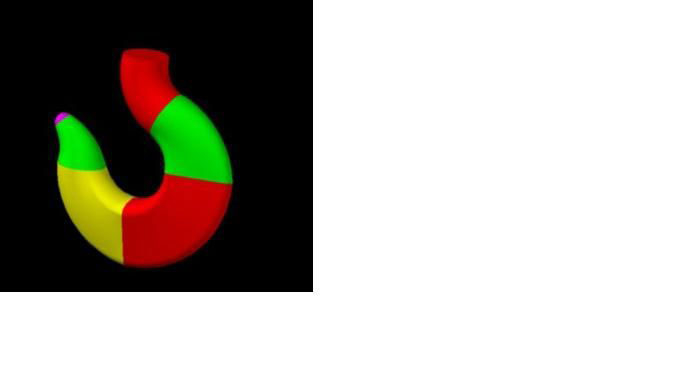

圖6是經并集后的渲染圖：

圖6

二、放樣時應注意的問題

1、斷面圖的處理

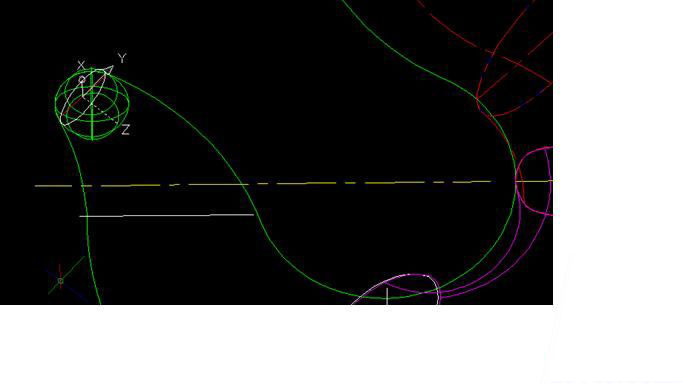

斷面圖必須位于所在截面內。因此，作各位置斷面圖時必須作ucs的轉換。本人常用的辦法是用z軸矢量確定ucs的坐標方向，使z軸位于該斷面的法線方向。如圖3中的e－e斷面，將原點處于ee線的中點，再用ee線的中點和球心兩點確定z軸的方向（見下圖 7），在此坐標系下，以ee線的中點為圓心，ee線長之半為半徑畫出的圓（畫時注意捕捉到ee線的端點），必然準確位于所要求的斷面位置(圖中的白色圓)。

圖7

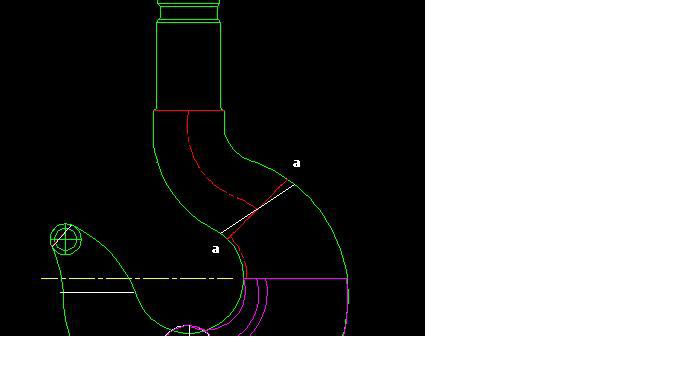

但在有些情況下，截面的法線方向不那么容易準確捕捉到，作出來的斷面位置與所要求的有些偏差，此時可以用旋轉的辦法調整到要求的位置，如圖8所示的aa斷面，很可能畫出的圓在主視圖中看到的是白線位置，與要求的紅線位置不重合。作一下旋轉就可以了。

圖8

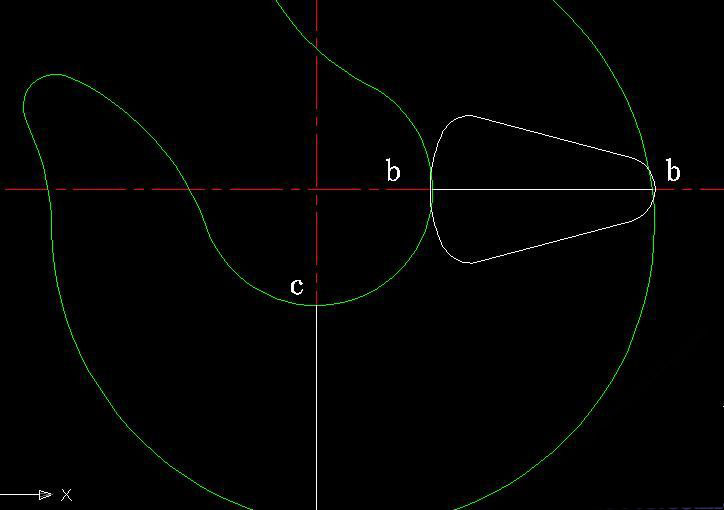

b-b位置的斷面圖，就在bb處對稱畫出,如圖9所示（畫出的是多線圖形，必須用pe命令將其合并成多段線），然后在西南等軸測圖下用三維旋轉，將其轉到水平位置。

c-c位置的斷面圖也按上述方法處理。

圖9

還有一點必須提醒注意，a-a、b-b、c-c、d-d處的斷面圖必須用兩次，故應將畫好的斷面圖原位復制一個。注意，不能用復制已做好的該段三維體的端面作為與其相鄰的下段三維體的斷面圖，如此做，電腦將提示：斷面類型不對。

2、放樣路徑的處理

可以用吊鉤的外輪廓線，也可以用內輪廓線，還可以用中間的輪廓中線作為放樣路徑。但放樣路徑必須準確與首末兩斷面圖相交，且必須是連續線。因此，必須先用pe命令將作為路徑的曲線合并成一條曲線，然后準確地在各斷面圖所在位置，用打斷于點的工具將其分成與各段相對應的路段。

多數情況下，出現放樣無效的結果都是因為路徑未能與首或末斷面圖準確相交?；蚴锹窂匠鰯嗝?，或是未到斷面?？梢苑糯髾z查。

圖10是作出了吊鉤的螺紋連接部分并附上了材質的視覺樣式圖：

圖10

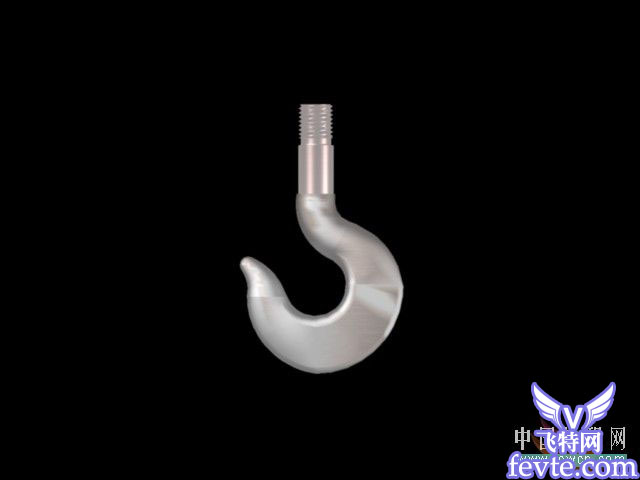

圖11是附材質后的渲染效果圖：

圖11

以上就是AutoCAD 2007放樣制作三維吊鉤教程，希望大家喜歡本教程！
